Bticino F500 - Installatie; Inschakelen; Display

Art. F500 - F500 COAX
68
RDS bericht
Aanduiding
automatische
zoekfunctie
Stations
Stereo signaal
indicatie
Huidige
frequentie
INSCHAKELEN
Nadat de Tuner geïnstalleerd is (of na een
onderbreking van de stroomtoevoer) en
als geen ander apparaat vraagt om de tu-
ner in te schakelen, dan zijn het opschrift
"MY-HOME" en de melding "STANDBY" te
lezen op de niet-verlichte display.
De Tuner heeft een verlichte display. De
tuner wordt ingeschakeld door op een
willekeurige toets te drukken. Als er
in de laatste minuut niet op een toets
gedrukt is, dan doven de verlichting van
de display en de leds. De versterkers in
de vertrekken worden niet automatisch
ingeschakeld als de tuner met de bedie-
ningstoetsen van het frontpaneel wordt
ingeschakeld.
INLEIDING

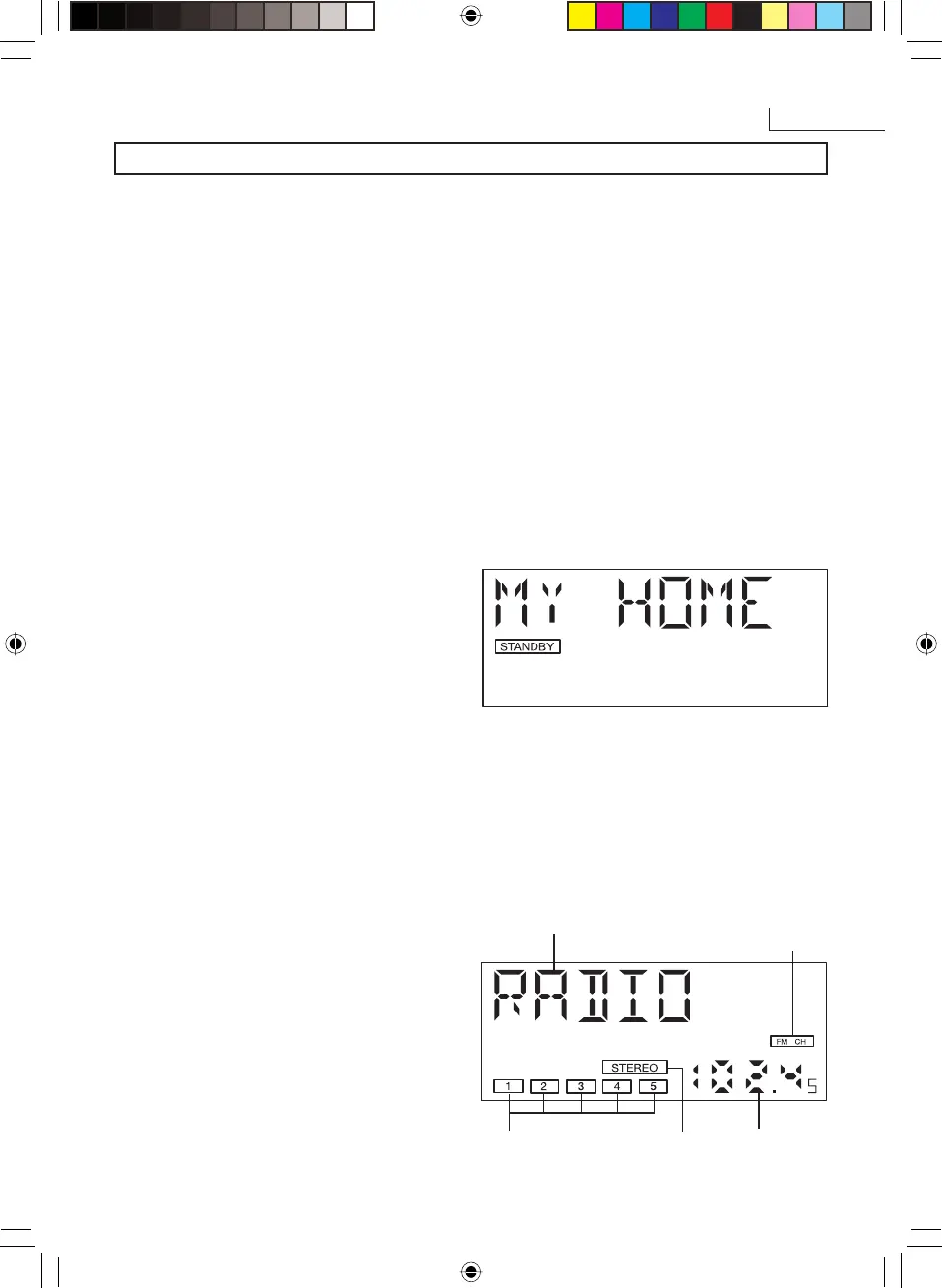

DISPLAY
De display visualiseert het RDS bericht
van het radiostation (indien beschikbaar),
de huidige radiofrequentie en het volg-
nummer van het huidige radiostation.
Bovendien zijn de indicaties "STEREO" en
"FM CH" aanwezig, die respectievelijk
aangeven of het huidige kanaal stereo
is en of de automatische zoekfunctie
geactiveerd is.
INSTALLATIE
1 Controleren of de Tuner losgekoppeld is van de BUS
2 In de behuizing S1 de numerieke confi gurator (1÷4) invoeren die de bron identifi ceert
(Radio Tuner), de behuizingen S2 en M moeten niet geconfi gureerd worden.
3 De inrichting installeren op de geleider DIN in een zodanige stand dat de plaatsing van de
antenne met draad vergemakkelijkt wordt (alleen F500).
4 Voor F500 COAX, de connector type F van het kabeltje adapter verbinden met externe
inrichtingen van ontvangst (plaatselijke antennes of installaties van antenne) en de connector
MCX met de klem ANT zoals geïllustreerd in het schema van verbinding.
5 De Tuner verbinden met de BUS zoals beschreven in de paragraaf "Schema van verbinding
met de BUS SCS".
6 De BUS voeden.
