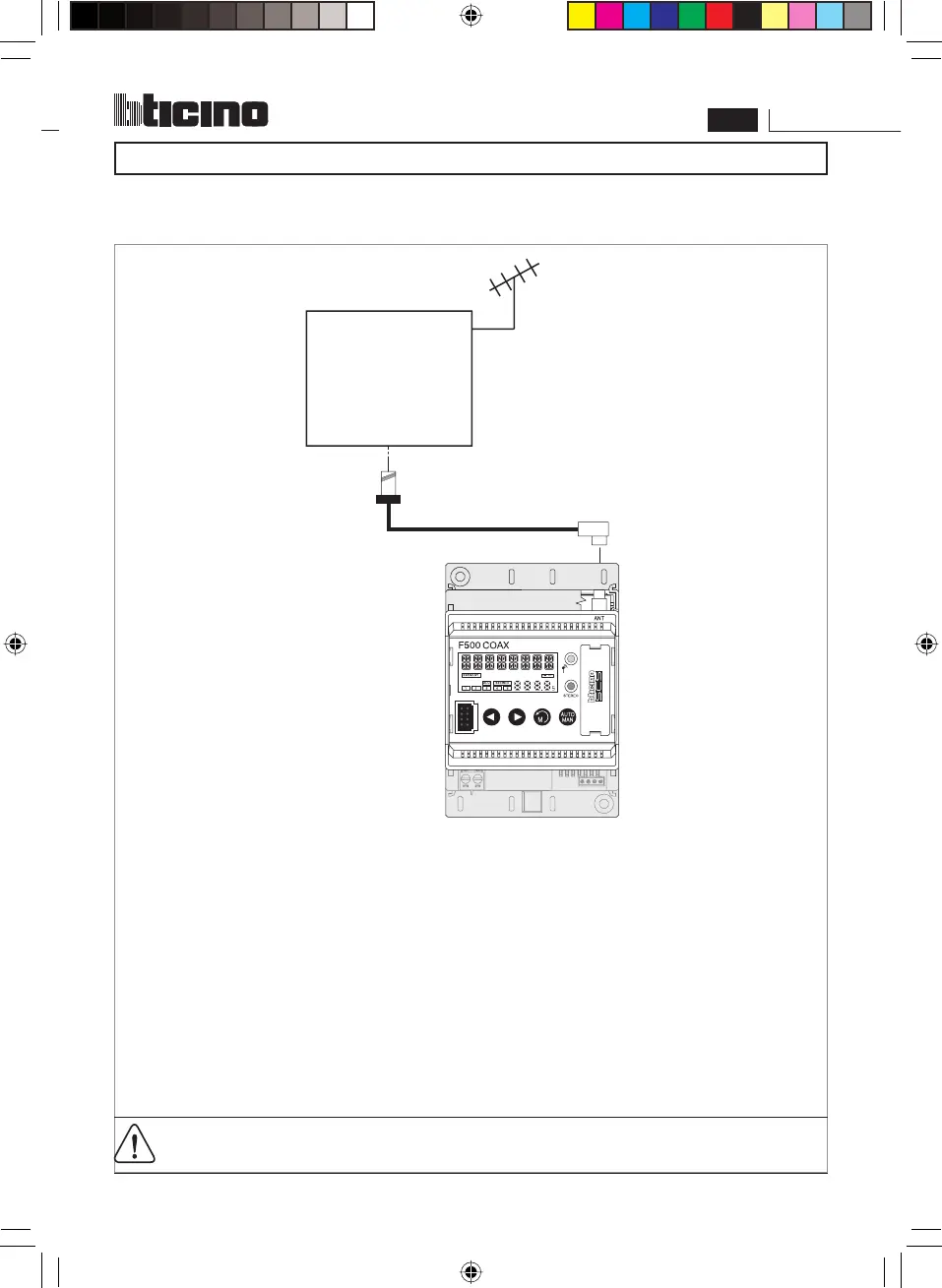

ESQUEMA DE CONEXÃO F500 COAX – INSTALAÇÃO DA ANTENA
A
Instalação de distribuição via cabo de sinais televisivos e sonoros conforme
à norma CEI-EN-50083
A
B
Sintonizador
art. F500COAX
Nivel máximo 70dBµV
Nivel mínimo 40dBµV (mono)
50dBµV (estéreo)
(ref. norma CEI-EN-50083-7)
Níveis máximos e mínimos para garantir que a antena tenha fi cado bem
ligada para o recebimento correcto da banda FM.
B
F
MCX
Se os níveis de sinal descritos no item B não forem respeitados podem fi car
invalidada as características de recebimento do sinal áudio e do sinal RDS.
