FUNCIONAMIENTO
QUERIDO CLIENTE
Enhorabuena por la compra de este aparato Bürkert! Antes de la
instalación del aparato y por su propia seguridad, lea atentamente
estas Instrucciones de servicio. El establecimiento competente
Bürkert más próximo le aclarará gustosamente toda clase de
prequentas al respecto.

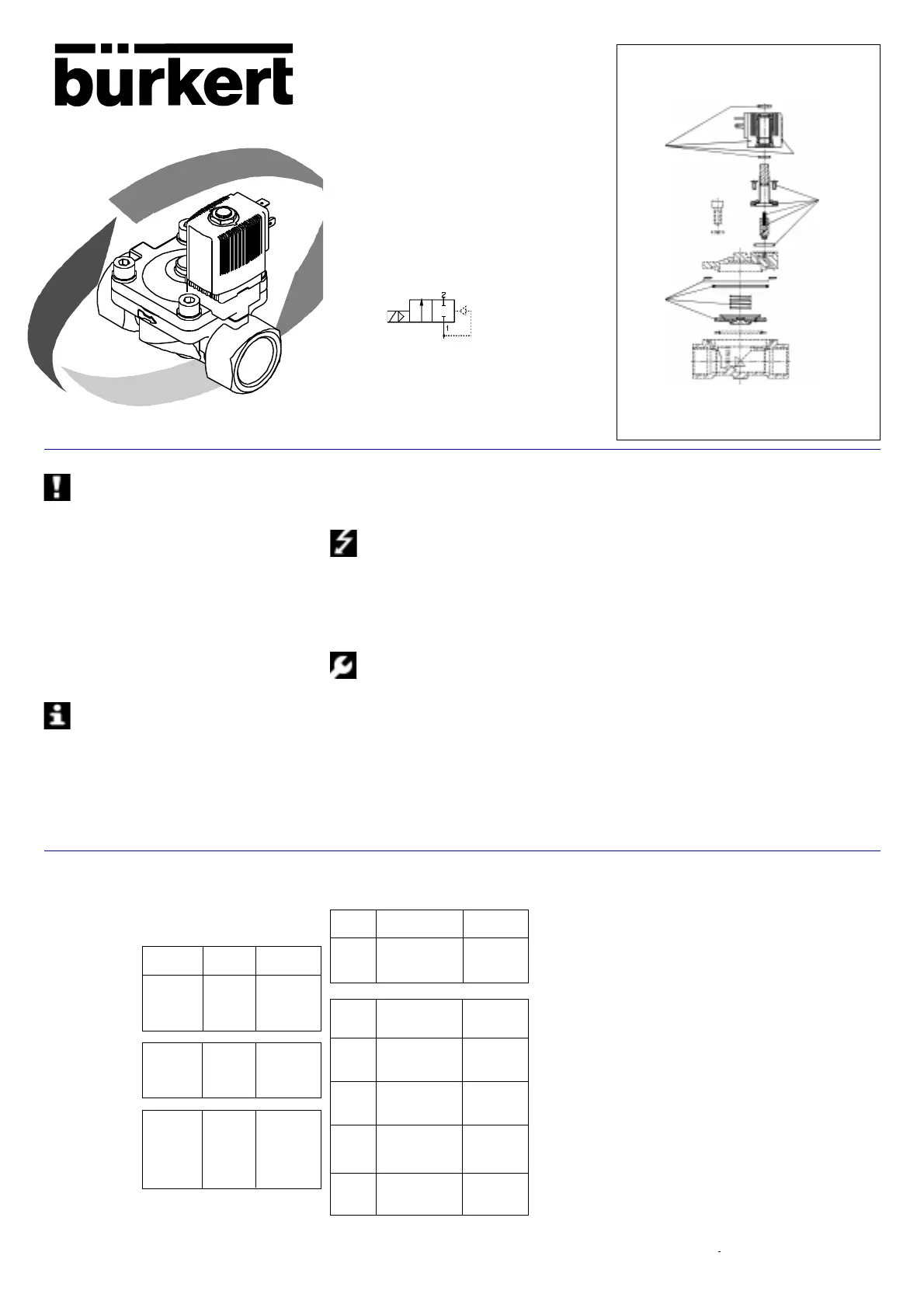

WW A
Tipo 5281
Juego
de bobina
Juego del piazas
de cierre
válvula de mando
previo
Juego del piazas
de cierre
válvula
ESPAÑOL
Se ruega observar las indicaciones contenidas en estas
instrucciones de servicio así como las condiciones de uso y
datos admisibles con arreglo a la hoja de datos Tipo 5281, de
modo que el aparato funcione impecablemente y permanezca
durante largo tiempo apto para el empleo:
• Para la planificación y operación del aparato, atenerse a las reglas
generales de la técnica!
• Tomar las medidas apropiadas para excluir acciona-miento no
intencionados o perjuicios inadmisibles!
• Prestar atención a que en sistemas que se encuentran bajo presión
no deben desconectarse conducciones y válvulas!
• Antes de proceder a intervenciones en el sistema, desconectar
siempre la tensión!
• La inobservancia de estas indicaciones así como las interven-ciones
inadmisibles en el aparato supone la declinción por nuestra parte de
toda clase de responsabilidad, extinguiéndose asimismo la garantia
de los aparatos y piezas de accesorios.
• Atención: la superficie de los electromagnetos puede calen-
tarse mucho con funcionamiento de régimen continuo. Peligro
de quemaduras!
Válvula de paso modular y de mando previo con
servomembrana y bobina sobreenchufada
• la bobina es bloqueable en pasos 4 x 90°, en el medio y al-rededor
del tubo-guía de macho es posicionable a discreción
• par de apriete del tornillo de fijación: máx. 5 Nm
• posición de montaje a discreción, preferiblemente con sistema de
imanes arriba
• funcionamiento A: conexión de trabajo cerrada sin corriente
• medios: gases neutros y líquidos que no atacan a los materiales de
carcasa y de estanqueidad
• material de estanqueidad: véase la placa indicadora de Tipo contigua
a la anchura nominal (NBR, EPDM, FPM)
• máxima temperatura ambiente: +55 °C
• gama admisible de temperatura del medio: -10°C a 100°C
• las conexiones de carcasa son compatibles con los Tipos
precedentes 281/291
Tensión, potencia eléctrica, gama de presión y anchura
nominal se deducen de la placa indicadora de Tipo
Tolerancia de tensión: ±10 %
• Conexión eléctrica: enchufe eléctrico del aparato Tipo 2508 a la
etiqueta colgante de la bobina (clase de protección IP 65); par de
apriete para la fijación: 1Nm
• Al atornillar el enchufe eléctrico del aparato con la bobina, poner
cuidado en que la empaquetadura plana asiente impecable-mente!
• En caso de bobinas de impulso, prestar atención a la excitación
asincrónica!
Las intervenciones solamente deben ser llevadas a cabo por
personal especialista y con las herramientas adecuadas!
• Antes del montaje de la válvula, limpiar las tuberías!
• Para protección contra averías, preconectar dado el caso un colector
de lodo!
• Tener en cuenta la dirección de paso (flecha)!
• Tener en cuenta la sección transversal completa en la entrada y
salida de la válvula y los taladros abiertos del control piloto!
• No utilizar en caso alguno la válvula como palanca cuando se
atornillan canalizaciones de aire!
• Evitar las deformaciones durante el montaje de la carcasa de válvula!
• Las averías pueden originarse por contaminación, cortocircuito o
interrupción de tensión!
• Atención: con tensión alterna (AC), el macho de asiento duro provoca
sobrecalentamiento de la bobina!
• En caso de avería, verificar las conexiones de líneas, tensiones,
clase de corriente y presión de operación!
Tensión Potencia N
o
de pedito
[V] [W]
024 / DC 8 126 434 R
024 / 56 8 645 556 D
110 / 56 8 645 557 E
230 / 56 8 645 558 P
024 / DC 8 126 434 R
024 / 56 8 645 556 D
120 / 60 8 643 802 B
240 / 60 8 643 803 C
024 / DC 8 126 434 R
024 / 56 8 645 556 D
100 / 56 8 645 559 Q
110 / 56 8 645 557 E
200 / 56 8 645 560 M
230 / 56 8 645 558 P
DN Material de N
o
de pedito
estanqueidad
13 - 65 NBR 645 561 A
13 - 65 FPM 645 562 B
13 - 65 EPDM 645 563 C
13 NBR 624 012 J
13 FPM 624 013 K
13 EPDM 624 014 L
20 NBR 624 015 M
20 FPM 624 016 N
20 EPDM 624 017 P
25 NBR 624 018 Y
25 FPM 624 019 Z
25 EPDM 624 020 W
32, 40 NBR 624 021 K
32, 40 FPM 624 022 L
32, 40 EPDM 624 023 M
50 NBR 624 024 N
50 FPM 624 025 P
50 EPDM 624 026 Q
PIAZAS DE RERECAMBIO
Juego de bobina
Europa/Europe
Juego de bobina
A.P.A.C.
Juego de bobina
N.A.F.T.A.
Juego del piazas de cierre
Válvula de mando previo
Válvula
Con ocasión del pedido de las pieza de repuesto, rogamos indicar
además del número de pedido de la pieza de requesto también el
número de pedido de su aparato completo.
