Type 5281
Fluid Control Systems
Instructions de service
Sous resérve de modification techniques.
Bürkert Werke GmbH Co. Tous droits réservés.
Instructions de service no. 803 312 01/99/02
BÜRKERT GERMANY
Chr.-Bürkert-Straße 13-17 Berlin Ph: (0 30) 67 97 17 - 0
74653 Ingelfingen Dortmund Ph: (0 23 73) 96 81 - 0
Ph: (0 79 40) 10-0 Dresden Ph: (03 59 52) 36 30 - 0
Fax (0 79 40) 10-204 Frankfurt Ph: (0 61 03) 94 14 - 0
Hannover Ph: (05 11) 9 02 76 - 0
München Ph: (0 89) 82 92 28 - 0
Stuttgart Ph: (07 11) 4 51 10 - 0
BÜRKERT INTERNATIONAL
A Ph. (01) 8 94 13 33 Fax (01) 8 94 13 00
AUS Ph. (02) 96 74 61 66 Fax (02) 96 74 61 67
B Ph. (03) 3 25 89 00 Fax (03) 3 25 61 61
CDN Ph. (9 05) 8 47 55 66 Fax (9 05) 8 47 90 06
CH Ph. (0 41) 7 85 66 66 Fax (0 41) 7 85 66 33
CZ Ph. (06 41) 22 61 80 Fax (06 41) 22 61 81
DK Ph. (0 44) 50 75 00 Fax (0 44) 50 75 75
E Ph. (93) 3 71 08 58 Fax (93) 3 71 77 44
ET Ph. (0 40) 54 27 38 Fax (0 40) 54 41 65
F Ph. (01) 48 10 31 10 Fax (01) 48 91 90 93
GB Ph. (0 14 53) 73 13 53 Fax (0 14 53) 73 13 43
HKG Ph. 24 80 12 02 Fax 24 18 19 45
I Ph. (02) 9 52 01 59 Fax (02) 9 52 90 33
J Ph. (03) 32 47 34 11 Fax (03) 32 47 34 72
KOR Ph. (02) 34 62 55 92 Fax (02) 34 62 55 94
N Ph. (0 63) 84 44 10 Fax (0 63) 84 44 55
MAL Ph. (04) 6 57 66 49 Fax (04) 6 57 21 06
NL Ph. (0 34) 6 59 53 11 Fax (0 34) 6 56 37 17
NZ Ph. (09) 5 70 25 39 Fax (09) 5 70 25 73
P Ph. (01) 4 42 26 08 Fax (01) 4 42 28 08
PL Ph. (0 22) 6 27 47 20 Fax (0 22) 6 27 47 20
RC Ph. (02) 27 58 31 99 Fax (02) 27 58 24 99
S Ph. (0 40) 66 45 100 Fax (08) 7 24 60 22
SF Ph. (09) 5 49 70 600 Fax (09) 5 03 12 75
SGP Ph. 3 83 26 12 Fax 3 83 26 11
TR Ph. (02 32) 4 59 53 95 Fax (02 32) 4 59 76 94
USA Ph. (9 49) 2 23 31 00 Fax (9 49) 2 23 31 98
ZA Ph. (0 11) 3 97 29 00 Fax (0 11) 3 97 44 28
FONCTIONNEMENT
CHER CLIENT
Nos compliments chaleureux pour l’achat de cet appareil Bürkert.
Lisez attentivement cette notice de service pour votre sécurité avant
de procéder à l’installation de l’appareil. La succursale Bürkert
compétente pour vous est là pour répondre à vos questions.
WW A

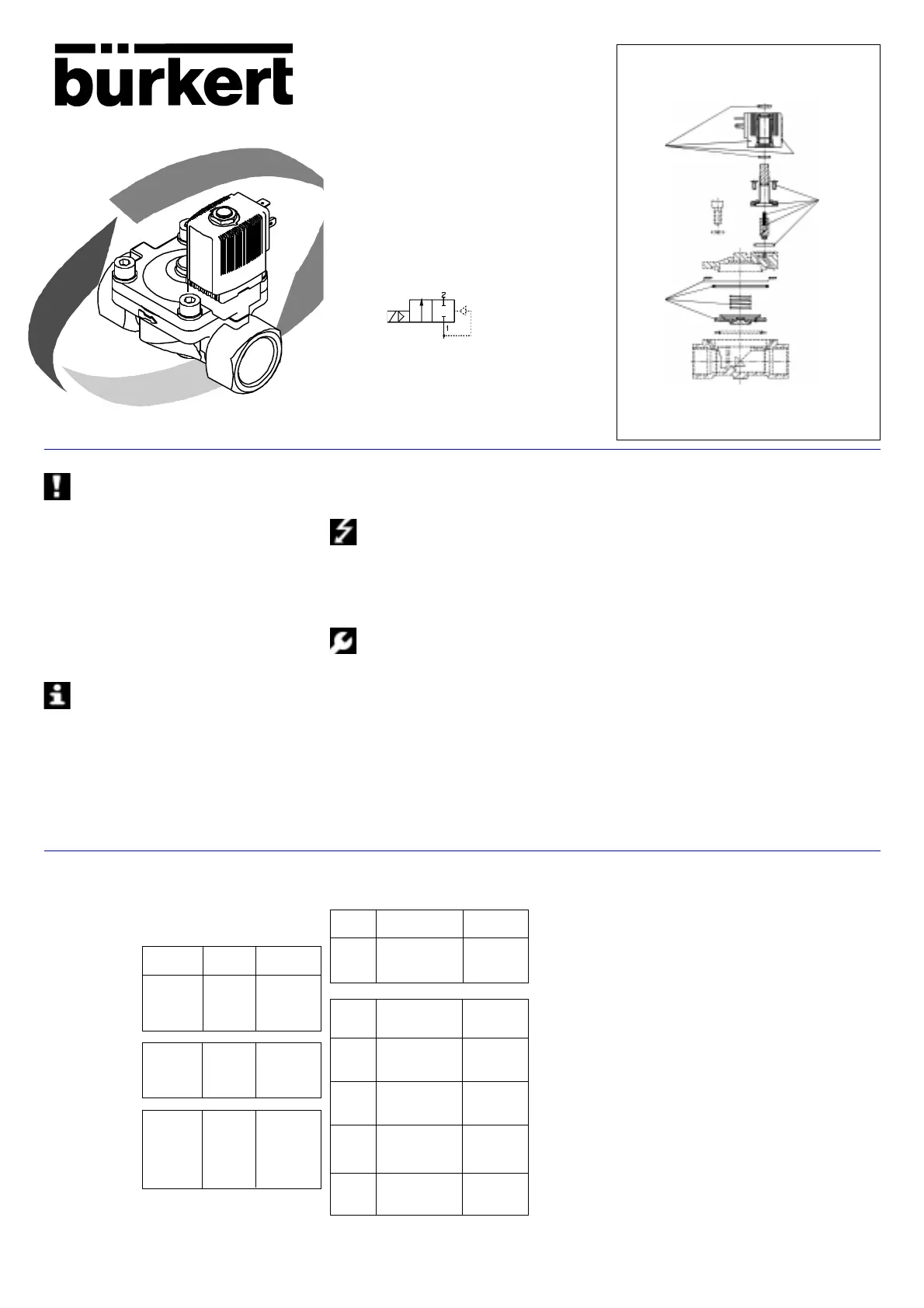

Type 5281
Jeu de
bobines
Jeu de pièces
d'usure
vanne de pilote
Jeu de pièces
d'usure
vanne
FRANÇAIS
Nous vous prions d’observer les indications de ces instructions
de service ainsi que les conditions d’utilisation et les données
admissibles selon la fiche technique du type 5281, afin que
l’appareil fonctionne parfaitement et reste longtemps en parfait
état d’utilisation:
• Respectez les règles reconnues de la technique pour le plan
d’utilisation et le fonctionnement de l’appareil!
• Prenez les mesures appropriées afin d’exclure une action
intempestive ou une atteinte inadmissible!
• Observer que les conduites et les vannes des systèmes se trouvant
sous pression ne doivent pas être démontées!
• Déclenchez dans tous es cas la tension électrique avant toute
intervention dans le système!
• Nous déclinons toute responsabilité et la garantie sur l’appareil et les
accessoires expire, en cas de non respect de ces instructions de
même que d’intervention non autorisée sur l’appareil.
• Attention! La surface des électroaimants peut devenir très
chaude en régime continu. Risque de blessure!
Lisez sur la plaquette signalétique la tension, la puissance
électrique, la plage de pression et le diamètre nominal!
Tolérance de tension: ±10%
• Raccordement électrique: prise d’appareil type 2508 sur les
fiches de raccordement de la bobine (mode de protection IP 65);
couple de serrage de la fixation: 1 Nm
• Veiller en vissant la prise d’appareil avec la bobine à une
application parfaite du joint plat!
• Veiller à une excitation asynchrone sur les bobines à impulsions!
Des interventions ne doivent être effectuées que par un
personnel qualifié équipé de l’outillage approprié!
• Nettoyer les conduites avant le montage de la vanne!
• Monter éventuellement un filtre en amont pour prévenir des
dérangements!
• Observer le sens d’écoulement (flèche)!
• Veiller à garder la pleine section à l’entrée et à la sortie de la vanne et
aux perçages de pilotage ouverts!
• N’utiliser en aucun cas la bobine comme levier lors du vissage des
raccords!
• Eviter des déformations lors du montage du corps de vanne!
• Des dérangements peuvent provenir de la saleté, de courts-circuits et
d’interruptions de tension.
• Attention: un noyau bloqué provoque en cas d’alimentation en tension
alternative (AC) une surchauffe de la bobine.
• Vérifier en cas de dérangement les raccords des conduites, les
tensions, le genre de courant et la pression de service!
• la bobine peut être bloquée par pas de 4 x 90°, et peut être
positionnée entre ces points à volonté autour du tube de guidage du
noyau
• couple de serrage des vis de fixation: max. 5 Nm
• position de montage quelconque, de préférence avec système
magnétique en haut
• mode de fonctionnement A: raccord de travail fermé en l’absence de
courant
• fluides: liquides et gaz neutres qui n’attaquent pas les matières du
corps, des joints et de la membrane
• matière du joint: voir sur plaquette signalétique à la suite du diamètre
nominal (NBR; EPDM, FPM)
Vanne droite magnétique modulaire pilotée, avec membrane
de pilotage et bobine embrochée au-dessus
• plage de température admissible du fluide: -10 à +100°
• température ambiante admissible: +55°
• les raccords du corps sont compatibles avec les types 281/291
précédents
Tension Puissance N
o
commande
[V] [W]
024 / DC 8 126 434 R
024 / 56 8 645 556 D
110 / 56 8 645 557 E
230 / 56 8 645 558 P
024 / DC 8 126 434 R
024 / 56 8 645 556 D
120 / 60 8 643 802 B
240 / 60 8 643 803 C
024 / DC 8 126 434 R
024 / 56 8 645 556 D
100 / 56 8 645 559 Q
110 / 56 8 645 557 E
200 / 56 8 645 560 M
230 / 56 8 645 558 P
DN Matière de joint N
o
commande
13 - 65 NBR 645 561 A
13 - 65 FPM 645 562 B
13 - 65 EPDM 645 563 C
13 NBR 624 012 J
13 FPM 624 013 K
13 EPDM 624 014 L
20 NBR 624 015 M
20 FPM 624 016 N
20 EPDM 624 017 P
25 NBR 624 018 Y
25 FPM 624 019 Z
25 EPDM 624 020 W
32, 40 NBR 624 021 K
32, 40 FPM 624 022 L
32, 40 EPDM 624 023 M
50 NBR 624 024 N
50 FPM 624 025 P
50 EPDM 624 026 Q
Vanne
PIÈCES DE RECHANGE
Jeu de pièces d'usure
Jeu de bobines
Europa/Europe
Jeu de bobines
A.P.A.C.
Jeu de bobines
N.A.F.T.A.
Lors de la commande de pièces de rechange, indiquez, en plus de
leur numéro de commande, celui de commande de votre appareil
complet.
Vanne de pilote
