Verletzungsgefahr durch hohen Druck in der Anlage!
Vor dem Lösen von Leitungen oder Ventilen den Druck •
abschalten und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
Vor Eingriffen in das Gerät oder die Anlage,• Spannung
abschalten und vor Wiedereinschalten sichern!
Die geltenden Unfallverhütungs- und Sicherheitsbe-•
stimmungen für elektrische Geräte beachten!
Verletzungsgefahr bei unsachgemäßer Montage!
Die Montage darf nur autorisiertes Fachpersonal mit •
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten
der Anlage und unkontrollierten Wiederanlauf!
Anlage vor unbeabsichtigtem Betätigen sichern.•
Nach der Montage einen kontrollierten Wiederanlauf •
gewährleisten.
Einbaulage:
Die Einbaulage ist beliebig.
Vorzugsweise: Antrieb oben.
Rohrleitungen vor dem Einbau auf Verschmutzungen
→
überprüfen und gegebenenfalls reinigen.
Schmutzfilter: Für die sichere Funktion der Sicherheitsab-
sperreinrichtung muss vor dem Ventileingang ein Schmutz-
filter (≤ 500 µm) eingebaut werden.
Das Gerät mit geeignetem Werkzeug (Gabelschlüssel) →
am Gehäuse festhalten und in die Rohrleitung
einschrauben.
Vorsicht Bruchgefahr!
Die Spule darf nicht als Hebelarm benutzt werden.•
Durchflussrichtung beachten:
→
Der Pfeil auf dem Gehäuse kennzeichnet die
Durchflussrichtung.
Verletzungsgefahr durch Stromschlag!
Vor Eingriffen in das Gerät oder die Anlage,• Spannung
abschalten und vor Wiedereinschalten sichern!
Die geltenden Unfallverhütungs- und Sicherheitsbe-•
stimmungen für elektrische Geräte beachten!
Bei nicht angeschlossenem Schutzleiter besteht die
Gefahr des Stromschlags!
Schutzleiter immer anschließen.•
Elektrischer Durchgang zwischen Spule und Gehäuse •
prüfen.

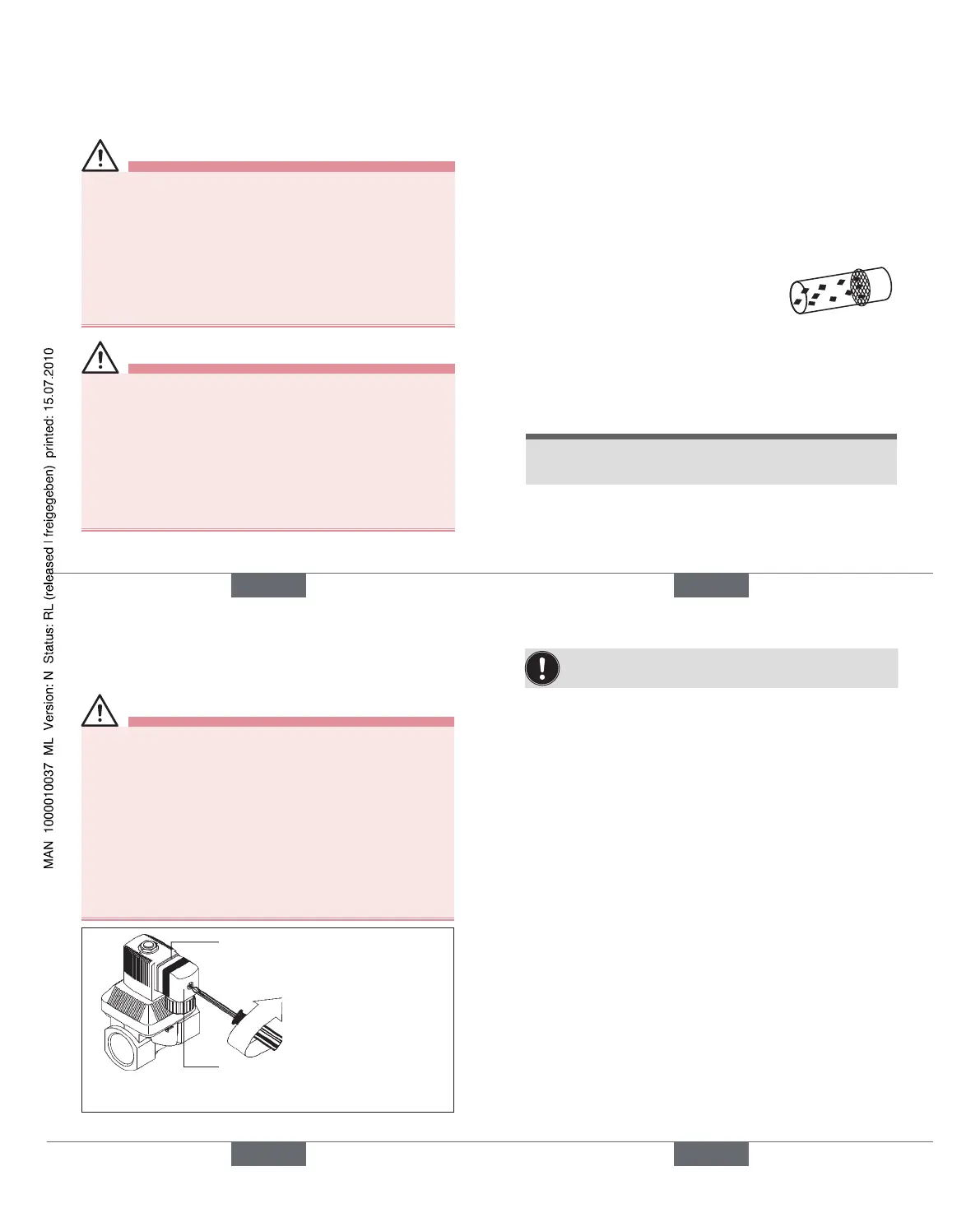

Dichtung
max. 1 Nm
Zugelassene Gerätesteckdose z. B.
Typ 2508 nach DIN ISO 175301-803
Form A
Elektrischer Anschluss der GerätesteckdoseBild 2:
Spannung und Stromart laut Typschild beachten.
Gerätesteckdose (zugelassene Typen siehe Datenblatt)
→
festschrauben, dabei max. Drehmoment 1Nm beachten.
Korrekten Sitz der Dichtung überprüfen.
→
Schutzleiter anschließen und elektrischer Durchgang →
zwischen Spule und Gehäuse prüfen.
Typ 6213
