Risque de blessures avec présence de haute
pression dans l'installation !
Avant de desserrer les tuyauteries et les vannes, cou-•
pez la pression et purgez l'air les conduites.
Risque de choc électrique !
Avant d'intervenir dans l'appareil ou l'installation,• cou-
pez la tension et empêchez toute remise sous tension
par inadvertance !
Veuillez respecter les réglementations en vigueur pour •
les appareils électriques en matière de prévention des
accidents ainsi qu'en matière de sécurité !
Risque de blessures pour montage non conforme !
Le montage doit être effectué uniquement par un person-•
nel qualifié et habilité disposant de l'outillage approprié !
Risque de blessures dû à la mise en marche involon-
taire de l'installation et le redémarrage non contrôlé !
Empêchez tout actionnement involontaire de l'installation.•
Garantissez un redémarrage contrôlé après le montage.•
Position de montage :
Position de montage indifférente.
De préférence : système magnétique vers le haut.
Préalablement au montage, vérifier si les tuyaux ne
→
présentent pas de salissures et les nettoyer le cas
échéant.
Filtre à impuretés : Pour un fonctionnement fiable du dispo-
sitif de fermeture de sécurité, il convient de monter un filtre à
impuretés avant l’entrée de la vanne (≤ 500 µm).
Maintenez l’appareil sur le corps à l’aide d’un outil →
approprié (clé à fourche) et vissez-le dans la tuyauterie.
Attention risque de rupture !
La bobine ne doit pas être utilisée comme levier.•
Respectez le sens du débit :
→
La flèche sur le corps indique le sens du débit.
Risque de choc électrique !
Avant d'intervenir dans l'appareil ou l'installation,• cou-
pez la tension et empêchez toute remise sous tension
par inadvertance !
Veuillez respecter les réglementations en vigueur pour •
les appareils électriques en matière de prévention des
accidents ainsi qu'en matière de sécurité !
Risque de choc électrique lorsque la prise de terre
n’est pas raccordée !
Raccordez toujours la prise de terre.•
Contrôlez le passage du courant entre la bobine et le •
corps.
Joint
max. 1 Nm
Connecteur autorisée par ex. Type 2508
selon DIN ISO 175301-803 Forme A

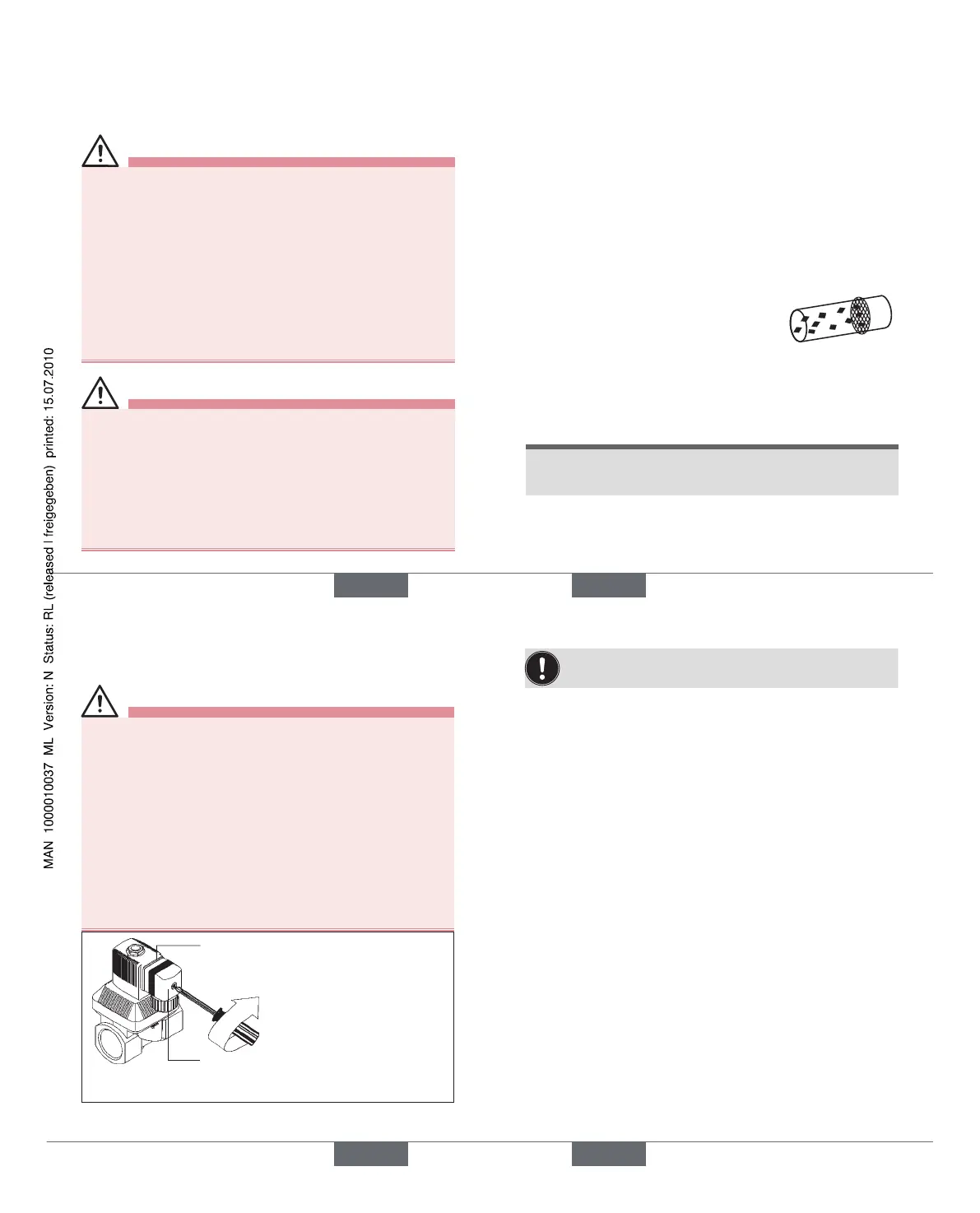

Raccordement électrique du connecteurFig. 2 :
Respectez la tension et le type de courant selon la
plaque signalétique.
Visser le connecteur (types admissibles, voir fiche tech-
→
nique) en respectant le couple max. de 1Nm.
Vérifier le bon positionnement du joint.
→
Raccorder la prise de terre de protection et vérifier le →
passage électrique entre la bobine et le corps.
Type 6213
