Risque de blessures dû à la présence de haute
pression dans l'installation !
Avant de desserrer les conduites et les vannes, cou-•
pez la pression et purgez l'air des conduites.
Risque de choc électrique !
Avant d'intervenir dans l'appareil ou l'installation,• cou-
pez la tension et empêchez toute remise sous tension
par inadvertance !
Veuillez respecter les réglementations en vigueur pour •
les appareils électriques en matière de prévention des
accidents ainsi qu'en matière de sécurité !
Risque de blessures dû à des travaux de mainte-
nance non conformes !
La maintenance doit être effectué uniquement par un •
personnel qualifié et habilité disposant de l'outillage
approprié !
Risque de blessures dû à la mise en marche involon-
taire de l'installation et le redémarrage non contrôlé !
Empêchez tout actionnement involontaire de l'installation.•
Garantissez un redémarrage contrôlé après la •
maintenance.
Fuite de fluide.
Lors du desserrage d'un écrou fixe, du fluide peut
s'échapper.
Ne pas continuer de tourner l'écrou fixe.•
Choc électrique.
Risque de choc électrique lorsque la prise de terre n’est
pas raccordée !
Contrôlez le contact de la prise de terre après mon-•
tage de la bobine.
Surchauffe, risque d'incendie.
Le raccordement de la bobine sans armature en amont
entraîne la surchauffe et la destruction de la bobine.
Raccorder la bobine uniquement avec l’armature.•

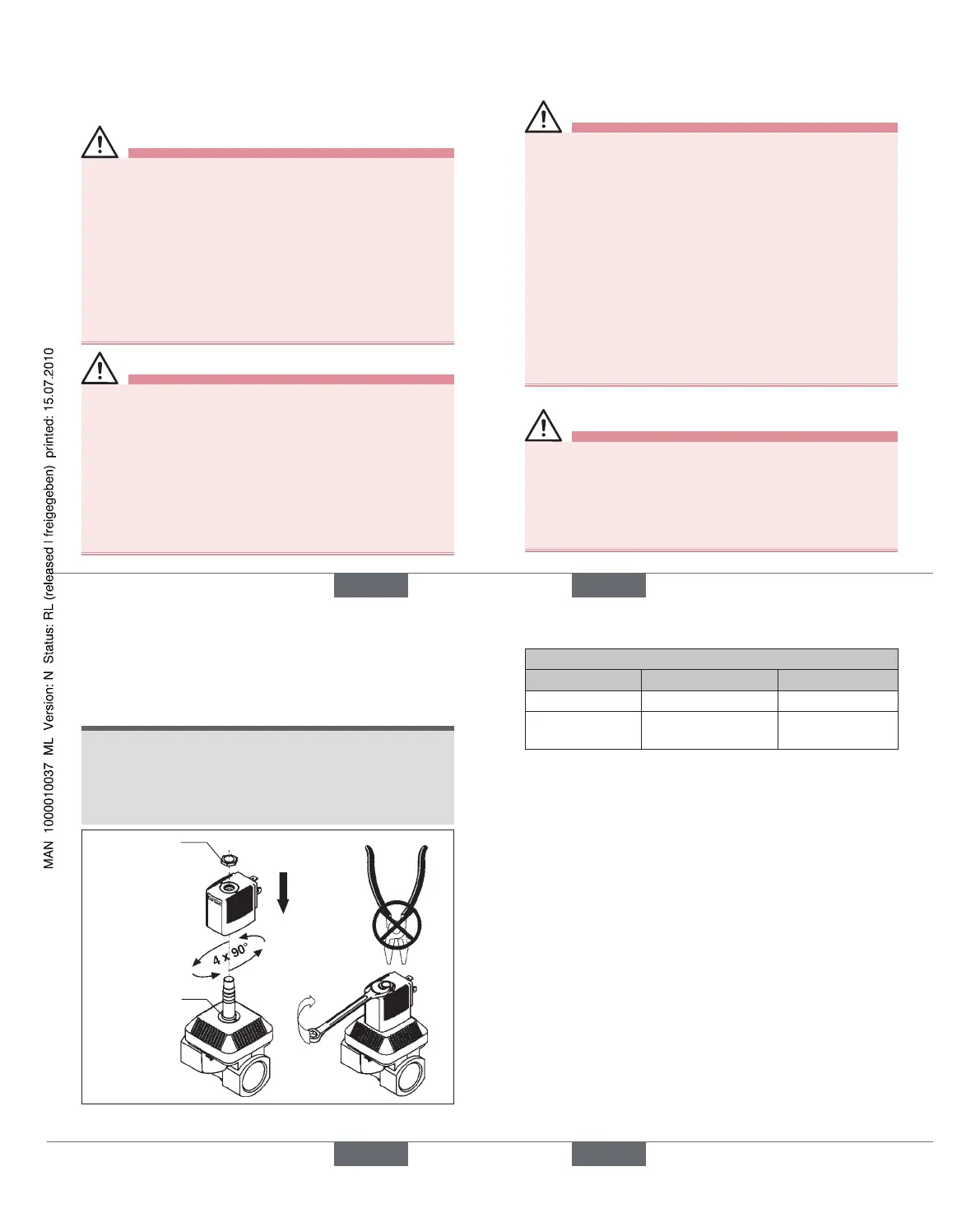

Montage de la bobine :
Risque de choc électrique lors d’un mauvais
montage de la bobine !
Lors du montage veiller à ce que la bobine soit ferme-•
ment posée sur le couvercle du corps afin que le rac-
cord de la prise de terre de la bobine soit en contact
avec le corps de la vanne.
Mettre le corps de la bobine sur le tube de guidage du →
noyau.
Visser la bobine au moyen de l’écrou (tableau
→ page 79)
Endommagement de l’appareil dû à un outillage
inadéquat !
Ne serrer les écrous qu’à l’aide d’une clé à fourche. L’uti-
lisation d’autres outils (une pince par ex.) peut endom-
mager l’appareil.
Écrou
Joint torique
Couple voir
tableau
Montage de la bobineFig. 3 :
Couple de serrage pour l’écrou de fixation
Type de bobine Largeur de bobine Couple [Nm]
AC10 32 mm ou 40 mm 5 Nm
AC19
42 mm, 43 mm,
49 mm
10 Nm
En présence de pannes, vérifiez :
si l’appareil est installé dans les règles,
→
si le raccord électrique et fluide est correct, →
si l’appareil n’est pas endommagé, →
si toutes les vis sont bien serrées, →
si la tension et la pression sont disponibles, →
si les tuyauteries sont propres. →
La vanne ne s’enclenche pas
Cause possible :
Court-circuit ou coupure de la bobine.•
Plongeur ou chambre du plongeur encrassé.•
Pression du fluide hors de la plage de pression autorisée.•
Type 6213
