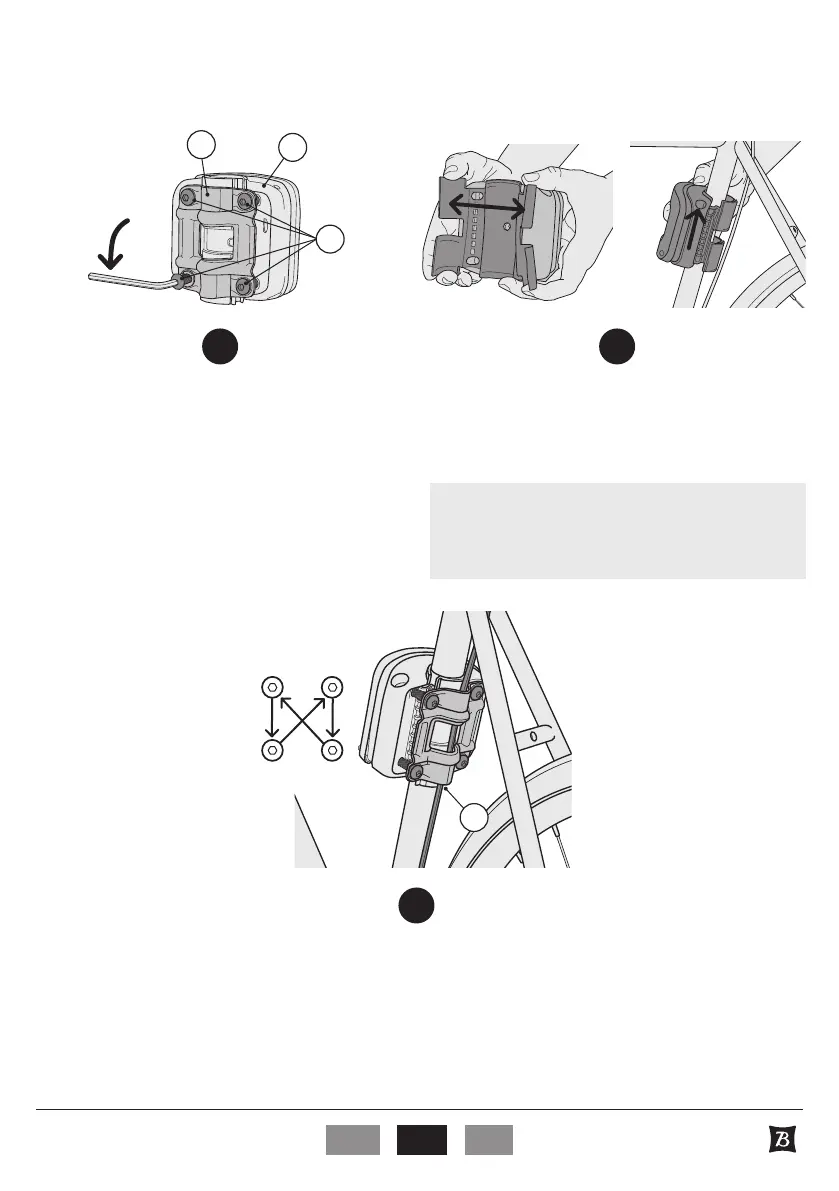

Retirez la plaque de montage
A
fdu
bloc de montage
B
en utilisant la clé
hexagonale fournie pour retirer les 4
vis et les rondelles de frein
C
.
Rattachez la plaque de montage au bloc de montage avec les 4 vis et les rondelles
de frein. Serrez les 4 vis en croix et par étapes. S’il y a des câbles le long de
cette partie du cadre,ils doivent être positionnés de manière à passer le longde
la rainure centrale entre le protège-cadre et la plaque de montage
A
.
Serrez les 4 vis en croix et par étapes au couple de 8 N m. Vérifiez régulièrement
la sécurité des fixations. Assurez-vous que l’espace entre la plaque de
montage et le bloc de montage est uniforme sur tous les côtés.
Ouvrez grand le protège-cadre sur le bloc
de montage enroulez-le autour du tube de
selle de votre vélo, le bloc de montage étant
orienté vers l’avant, puis placez-le avec les
orifices du rail de montage orienté vers le haut.
1
2
emarque
S’il y a des câbles le long de cette partie du cadre,
le protège-cadre doit être placé sous eux, de sorte
qu’il n’y ait rien entre celui-ci et le cadre du vélo.
Fixation du mécanisme de mon-
tage du cadre sur le vélo
A
B
C
ASSEMBLAGE ET
UTILISATION
3
8NM
A
