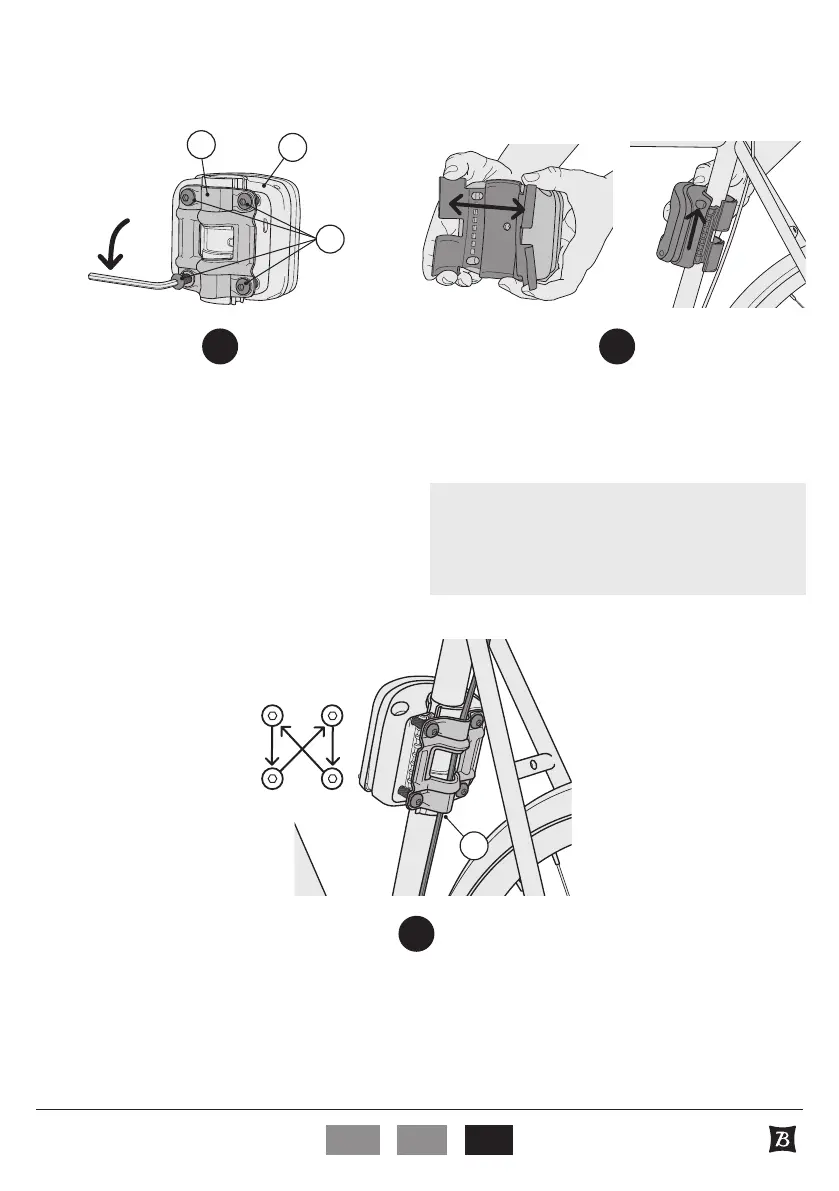

Retire la placa de montaje
A
del bloque
de montaje
B
utilizando la llave hexagonal
suministrada para quitar los 4 tornillos
y las arandelas de seguridad
C
.
Fije de nuevo la placa de montaje al bloque de montaje con los 4 tornillos con arandelas de
seguridad. Si hay cables en esta parte del cuadro, deben colocarse de modo que recorran
el canal central comprendido entre el protector del cuadro y la placa de montaje
A
.
Apriete los cuatro tornillos por fases y siguiendo un patrón cruzado a un valor de par de 8
Nm. Compruebe periódicamente la seguridad de las fijaciones Asegúrese de que el espacio
comprendido entre la placa de montaje y el bloque de montaje es uniforme por todos sus lados.
Abra del todo el protector del cuadro del
bloque de montaje y colóquelo alrededor del
tubo del sillín de la bicicleta con el bloque de
montaje hacia delante y los orificios para las
guías de montaje orientados hacia arriba.
1
3
2
nota
Si hay cables en esta parte del cuadro, el protector
debe colocarse por debajo de ellos para que no
haya nada entre el protector y el cuadro de la
bicicleta.
Instalación del sistema de mon-
taje en el cuadro de la bicicleta
A
B
C
8NM
A
MONTAJE Y USO
