BWT AQA total 1500 Installation And Operating Instructions

8 9
DE DE

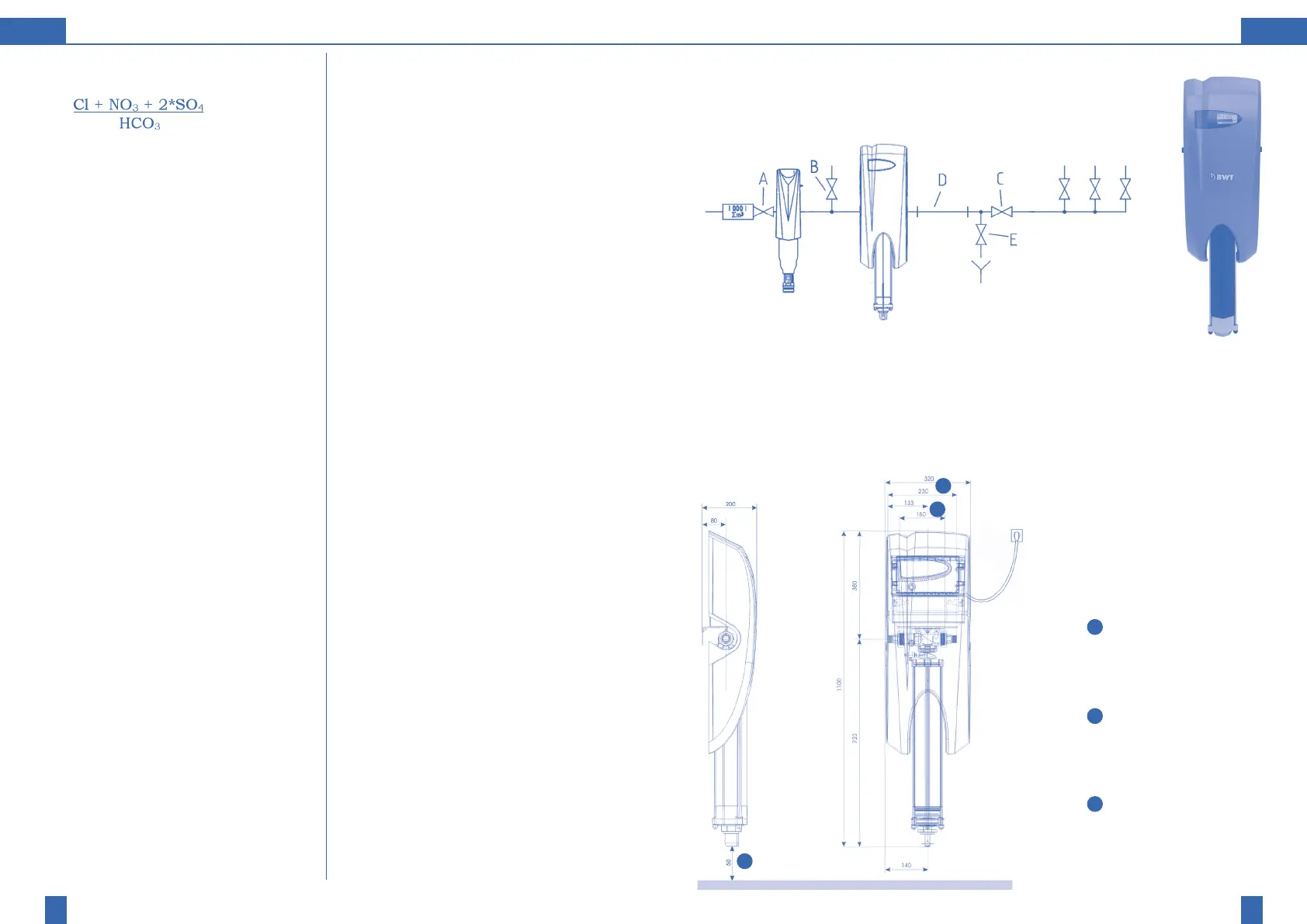

4.3. Einbauschema
a.) Einbauschema AQA total Energy 1500
A Absperrarmatur Wasserzähler
B Abgangsventil zu Garten
C Geräteabsperrventil
D Prüfstrecke
E Spülventil
Die Prüfstrecke ist ein leicht auszubauendes, neues Stück Rohrleitung und sollte ca. ein Verhältnis Rohr-
länge zu Rohrdurchmesser 6:1 aufweisen. Am einfachsten realisiert im HydroMODUL Verteiler mit 2 HM-
Verlängerungen. Sie ist unmittelbar nach der AQA total Energy-Anlage vorzusehen.
Einbaulänge ohne Verschrau-
bungen (5/4“ Überwurfmutter,
5/4“ Außengewinde)
Einbaulänge mit
Verschraubungen (beiderseits
1“ Außengewinde)
Notwendiger Freiraum für
Ausbau der Wirkeinheit
1
1
2
2
3
3
Berechnung der selektiven Korrosion nach DIN EN
12502–3:
S
2
=
Für die Berechnung von S2 sind die in die Formel
einzusetzenden Werte ebenfalls in mmol/l anzuge
-
ben.
In Kupferleitungen
- pH Wert > 7,2
- Trinkwasser lt. geltender TVO
- Nitrat (NO
3
) < 20 mg/l
- Sulfat (SO
4
) < 50 mg/l
Des Weiteren empfiehlt sich in Zusammenhang mit
allen Rohrleitungsmaterialien die Vermeidung von
größeren Temperaturschwankungen wie auch in
DIN EN 12502–3 vermerkt.
4. Einbau
4.1. Allgemeine Bestimmungen
Die Einrichtung der Anlage muss entsprechend die-
ser Einbau- und Bedienungsanleitung und lt. der AVB
Wasser V, §12.2 durch das Wasserversorgungsunter
-
nehmen oder durch ein in ein Installateurverzeich-
nis eines Wasserversorgungsunternehmens einge-
tragenes Installationsunternehmen erfolgen (bzw.
entsprechende nationale Bestimmungen beachten).
Um allfällige Gewährleistungs- und Garantieleistun
-
gen sicher zu stellen, empfehlen wir die Inbetrieb-
nahme durch den BWT Werkskundendienst.
Achtung: Bei Arbeiten an der elektrischen Anlage
herrscht Lebensgefahr. Daher muss das Gerät bei
Arbeiten an der Anlage von der Stromversorgung
getrennt werden.
Unbedingt die nationalen gesetzlichen Bestimmun
-
gen für den Anschluss und bei Arbeiten an der elek-
trischen Anlage einhalten.
Transport und Lagerung
Bitte achten Sie darauf, dass während des Transports
und der Lagerung, das Gerät vor starken Erschüt-
terungen sowie Schlägen und Frost geschützt ist.
4.2. Lieferumfang: Gerät auf Vollständigkeit
und Transportschäden (Unversehrtheit) prüfen
a.) Lieferumfang AQA total Energy 1500
Steckerfertiges Wandgerät, komplett mit:
- Anschluss-Modul aus hochwertigem Gussmessing
mit eingebautem Rückflussverhinderer,
Durchflusssensor und aufgeschraubter
Steuerungseinheit mit Netzanschluss
- 1 Stück Anschlussverschraubung DN 25
(1“ Außengewinde) und 1 Einschraubteil
DN 25 (1“ Außengewinde)
- div. Befestigungsmaterial für die Wandmontage
- Geräteverkleidung
- Einbau- und Bedienungsanleitung
- 1 Stück Wirkeinheit mit HydroMODUL
Schnellanschlusssystem und Transportkappe,
inkl. AQA total Energy 3 Phasen Refill
- Innen-Sechskant-Stiftschlüssel
b.) Lieferumfang AQA total Energy 2500
Steckerfertiges Standgerät, komplett mit:
-
Standgerät inkl. Standfuß und Geräteabdeckung
sowie Anschlussgehäuse mit Rückflussverhinderer
und Durchflusssensor
- 1 Stück fertig verkabelte und im Gerät
integrierte elektronische Steuereinheit
- 1 Stück Wirkeinheit mit HydroMODUL
Schnellanschlusssystem und Transportkappe,
inkl. AQA total Energy 3 Phasen Refill
- 2 Stück flexible Wellrohrschläuche DN 25
- Einbau- und Bedienungsanleitung
- 1 Stück Montageschlüssel
Tipp: Die einfachste Montage des Gerätes erfolgt
mit dem optional lieferbaren Multiblock für AQA
total 2500 an ein Anschluss-Modul (¾“, 1“ oder 1 ¼“)
oder vorzugsweise an einen HydroMODUL Verteiler.
Dadurch wird auch die Bedienung bzw. Wartung des
AQA total Energy Gerätes wesentlich erleichtert.
c.) Lieferumfang AQA total Energy 4500
Steckerfertiges Wandgerät, komplett mit:
- Anschluss-Stücke aus hochwertigem Gussmessing
mit eingebautem Rückflussverhinderer, Durchfluss-
sensor und aufgeschraubter Steuerungseinheit mit
Netzanschluss
- 2 Stück Einschraubteile montiert DN 40
(1 1/2“ Außengewinde)
- div. Befestigungsmaterial für die Wandmontage
- Geräteverkleidung
- Einbau- und Bedienungsanleitung
- 2 Stück Wirkeinheiten mit HydroMODUL
Schnellverschlusssystem und Transportkappe,
inkl. AQA total Energy 3 Phasen Refill
- Innen-Sechskant-Stiftschlüssel
