71
DK

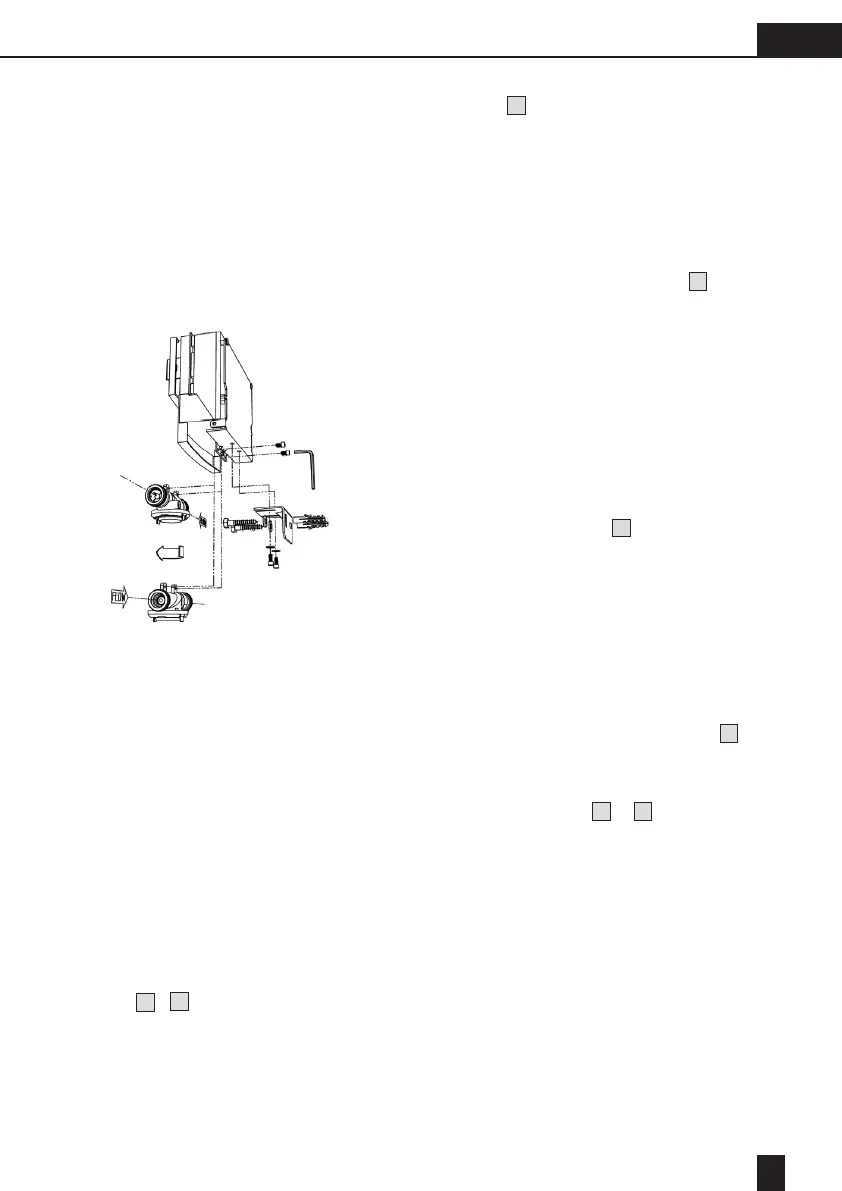

5.4. Montage
a.) Montage af AQA total 1500
Tag anlægskomponenterne ud af emballagen 1.
og kontrollér, at indholdet er komplet.
Tilslut det demonterede forbindelsesmodul (L) 2.
samt den påskruede styredel (J) for AQA total
1500 anlægget til vandhanen vha. den med-
leverede skrueforbindelse og skrueelement (1”
udvendigt gevind, ej ill.).
Vigtigt: Bemærk den indlagte owpil forbin-
delsesmodulet (L). Ved levering er anlægget kon-
gureret med en owretning fra “venstre til højre”.
Forbindelsesmodulet (L) skal derfor drejes rundt som
beskrevet nedenfor med den medfølgende seks-kan-
tede topnøgle:
- Fjern skruerne (I)
- Drej forbindelsesmodulet (L) 180 °
- Bemærk owretningspilen! Skru forbindelsesmo-
dulet UL) tilbage i holderen med de to skruer (I).
Montér AQA total 1500 anlægget på væggen 3.
med de medfølgende bæjler (F), skruer (G) og
dyvler. Fastspænd montageskruerne (H).
Fjern den røde transporthætte fra driftsenhe-4.
den. Skub den blå holderring på driftsmodulet
opad og drej den til venstre indtil den når stop-
punktet. + Skub driftsenhedens kløer opad
i forbindelsesmodulet og drej dem til højre 45º
op til stoppunktet. Træk den blå holderring-
ned igen. Nu er driftsenheden beskyttet mod
utilsigtet rotation.
Tilslut elektrodekablet til undersiden af driftsen-5.
heden.
Check systemet for korrekt installation af strøm 6.
og vand (iht. DIN 1988, del 4).
Start anlægget op (se opstart) og check for 7.
lækager.
Montér anlæggets beklædning og gør den 8.
korrekt fast vha. de rillede skruer.
b.) Montage AQA total 2500
Placer det stående anlæg med en afstand af ca.
20-30 cm fra væggen. Fjern transporthætterne og
tilslut de medfølgende furede slanger til bagsiden af
anlægget.
Montagevariant 1:
Anlægget kan tilsluttes direkte til rørsystemet med de
forstærkede slanger. I denne variant skal installations-
diagrammet følges slavisk.
Flowretningen markeret på bagsiden af anlægget (IN
- indløb, OUT = udløb) skal overholdes.
Advarsel: Afhængig af lokale installationskrav kan
det være nødvendigt at installere et bypasskreds-løb.
Montagevariant 2:
Installer det forbindelsesmodul, der fås som ekstraud-
styr, i vandrøret og kobl multiblokken , som
også fås som ekstraudstyr til AQA totalen. (Se med-
følgende installations- og betjeningsvejledning for
multiblokken!). Tilslut enheden vha. de medfølgende
slanger til multiblokken + .
Flowretningerne markeret bagsiden af anlægget
(IN = indløb, OUT = udløb) og på multiblokken (ned-
fældet pil) skal overholdes.
Denne variant har den fordel, at vandet stadig kan be-
nyttes under udførelse af serviceeftersyn på anlægget
i installationssystemet. Et indbygget bypass-kredsløb
er ikke nødvendigt.
c.) Montage af AQA total 4500
1. Tag komponenterne ud af emballagen og
kontroller at leverancen er komplet.
2. Tislut de demonterede forbindelseselementer samt
den påskruede kontrolenhed til vandrøret vha.
1
2
3
4
5
7
7
6
