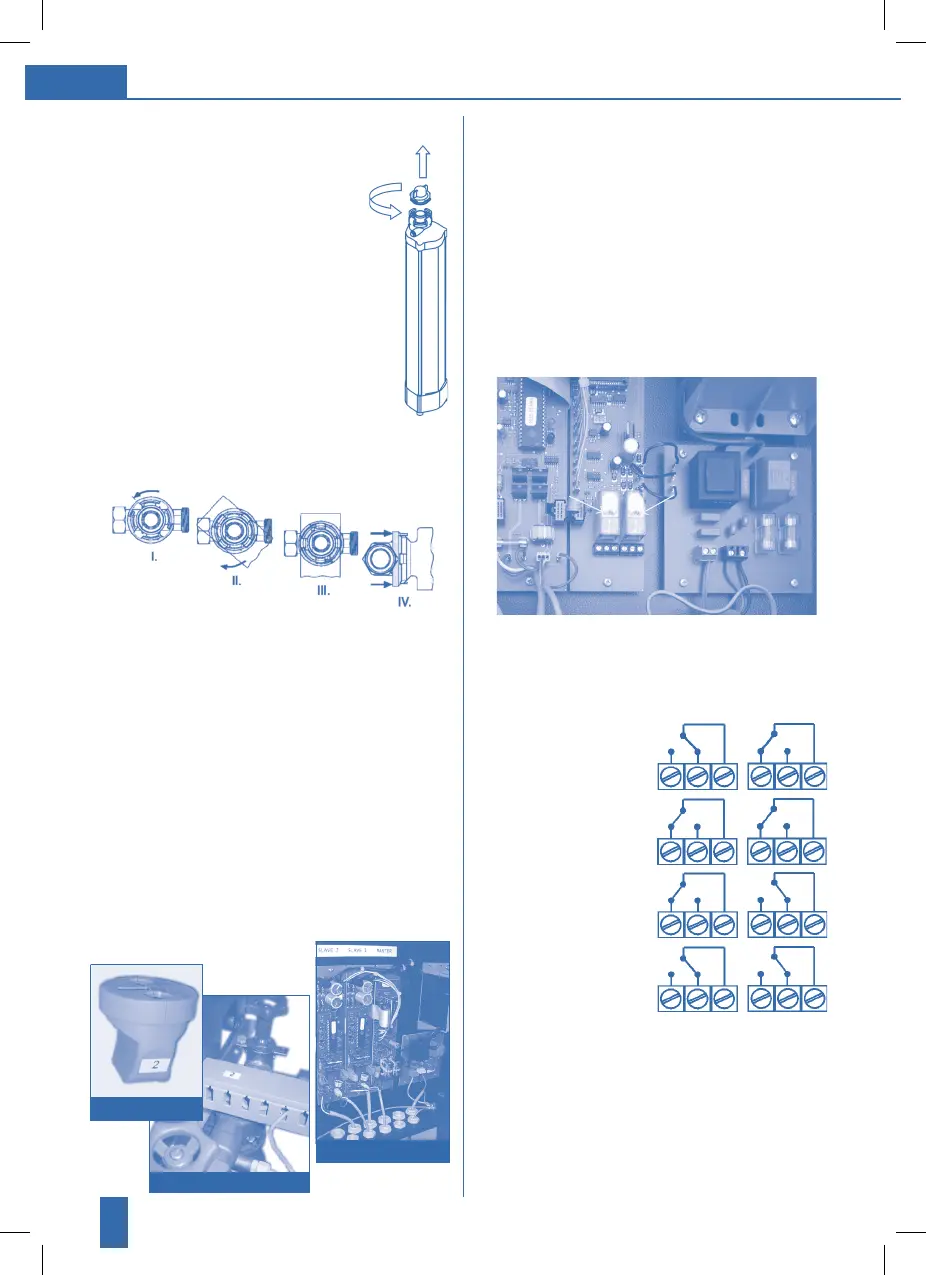

5.4.5. Déballer l’unité active et enlever
l’obturateur de protection.
Monter l’unité active sur le
distributeur AQA total.
I. Tourner la bague de fixation
vers la gauche jusqu’à la
butée.
II. Enfoncer les griffes de l’unité
active dans les creux jusqu’à la
butée.
III. Tourner l’unité active de 45°
dans le sens des aiguilles
d’une montre jusqu’à la butée.
IV. Tirer la bague de sécurité vers
l’unité active à deux mains
jusqu’à l’emboîtement.
L’unité active ne peut plus tourner accidentellement.
Pour débloquer la rotation, appuyer sur les deux
pattes de la bague de sécurité et la repousser à
deux mains vers le haut
5.4.6. Brancher le câble de l’électrode à con-
necteur en plastique sur la face inférieure
de l’unité active (il n’y a pas de polarité à
respecter).
Important: Des numéros sont inscrits sur le canal de
câble et le connecteur en plastique.
Brancher toujours le connecteur en plastique sur
l’unité active dont le canal de câble porte le numéro
correspondant. (Remarque: Chaque unité active est
associée à une carte asservie portant le numéro cor
-
respondant dans le boîtier de commande.)
Goulotte de câbles
Connecteur en plastique
Cartes
5.4.7. Reports d’alarme (facultatifs)
Sortie des signaux ZLT: La commande de
l’appareil est équipée de deux relais sans
potentiel. Ouvrir le boîtier de commande
avec la clé fournie. Les relais se trouvent sur
la carte principale (inscription « MASTER »).
Les signaux ZLT suivants sont disponibles:
1. Signal « première alerte avant remplacement
des recharges » et « remplacement de la
recharge ».
2. Signal de défaut genéral
Les relais ZLT se déclenchent en cas d’émission d’un
signal ou de coupure de courant.
Relais 1 Relais 2
1. Position du relais
dans l’état normal
2. Première alerte de
remplacement de la
recharge
3. Remplacer la recharge
4. Coupure de courant
ou panne de l’instal-
lation
5.4.8. Vérifier que l’installation est correctement
raccordée.
6. Mise en service
Il est préférable de confier la mise en service de
l’installation à nos techniciens.
Relais 1Relais 2
