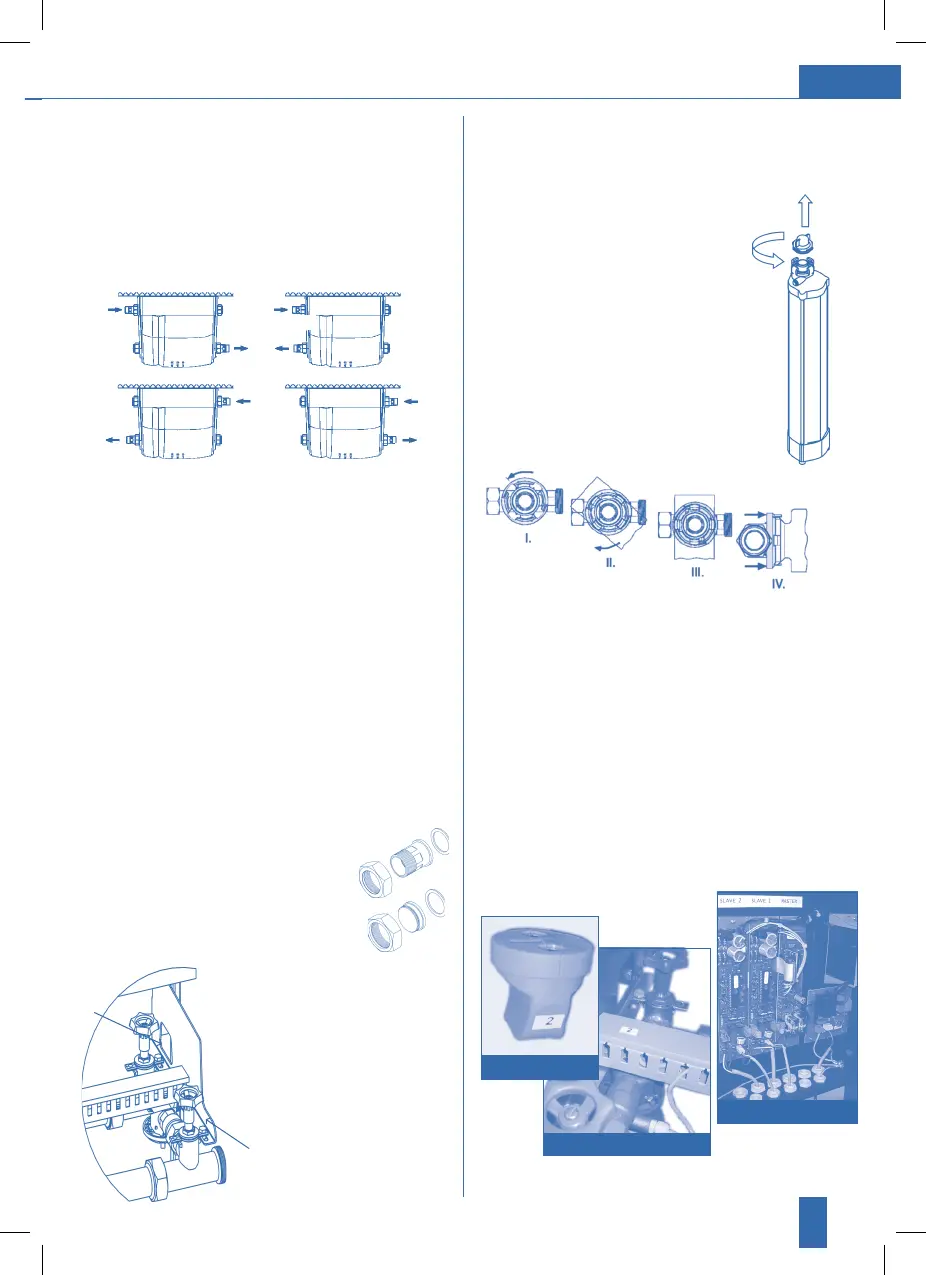

5.5.4. AQA total Energy Anschlussverteiler
anschließen
Anschlussmöglichkeiten
Das AQA total Energy Gerät kann von links oder
rechts angeströmt werden. Der Wasserausgang
kann ebenfalls auf der linken oder rechten Seite des
Gerätes erfolgen.
Wichtig:
Der Wassereingang muss immer auf der hinteren Seite
des Gerätes erfolgen. Beachten Sie den „IN“ Aufkleber
auf dem AQA total Energy Anschlussverteiler.
Der Wasserausgang muss immer auf der vorderen Sei
-
te des Gerätes erfolgen. Beachten Sie den „OUT“ Auf-
kleber auf dem AQA total Energy Anschlussverteiler.
Im Lieferumfang befinden sich
• 2 Stück Blindverschraubungen bestehend aus
Platte, Überwurfmutter und Flachdichtung
• 2 Stück Anschlussverschraubungen bestehend
aus Einlegeteil, Überwurfmutter und
Flachdichtungen
– AQA total Energy 5600 6/4“ Außengewinde
– AQA total Energy 8400 6/4“ Außengewinde
– AQA total Energy 11200 2“ Außengewinde
– AQA total Energy 14000 2“ Außengewinde
AQA total Energy Anschlussverteiler mit
mitgelieferten Anschlussverschraubun-
gen spannungsfrei mit der Rohrleitung
verbinden. Die freibleibenden, offenen
Anschlüsse des AQA total Energy
Anschlussverteilers mit den Blindver
-
schraubunge verschließen.
Zur spannungsfreien Montage
kann der Wandabstand durch
lockern der vormontierten
Befestigungsschrauben in
einem gewissen Bereich
variiert werden.
5.5.5. Die im Lieferumfang enthaltenen
Wirkeinheiten aus der Verpackung nehmen
und Transportverschlusskappe entfernen.
Wirkeinheit an AQA total Energy
Anschlussverteiler andocken.
I. Den Sicherungsring bis zum
Anschlag nach links drehen.
II. Die Klauen der Wirkeinheit bis
zum Anschlag in die
Aussparungen eindrücken.
III. Die Wirkeinheit um 45° bis zum
Anschlag im Uhrzeigersinn drehen.
IV. Den Sicherungsring mit beiden
Händen bis zum Einrasten in
Richtung Wirkeinheit ziehen.
Die Wirkeinheit ist nun gegen
unbeabsichtigtes Verdrehen gesichert.
Zum Lösen der Verdrehsicherung den Sicherungs
-
ring an den beiden Laschen zusammendrücken und
mit beiden Händen nach oben drücken.
5.5.6. Elektrodenkabel mit Kunststoffstecker an
der Unterseite der Wirkeinheit anstecken.
Wichtig: Auf dem Kabelkanal und auf dem Kunst
-
stoffstecker sind Nummern angebracht. Immer
nur den Kunststoffstecker in diejenige Wirkeinheit
einstecken, die auf dem Kabelkanal oberhalb der
Wirkeinheit die entsprechende Nummer aufweist.
(Hinweis: Jeder Wirkeinheit ist eine Slave Platine
mit der entsprechenden Nummer im Steuerungs
-
kasten zugeordnet)
Kabelkanal
Kunststoffstecker
Platinen
Variante 1
Variante 3
Eingang
Eingang
Eingang
Eingang
Ausgang
Ausgang Ausgang
Ausgang
Variante 4
Variante 2
