6.3 Werkstoffauswahl
Beachten Sie bei der Werkstoffauswahl, dass entcarbonisiertes Wasser freie Kohlensäure enthält.
Um Korrosion zu vermeiden, empfiehlt BWT zwischen dem Filtersystem und dem Verbraucher keine
Bauteile aus Kupfer, aus verzinkten, verchromten oder vernickelten Materialien einzubauen.
6.4 Filter auspacken
Filter aus der Verpackung nehmen und auf Vollständigkeit und Unversehrtheit (Transportschäden)
prüfen.
I VORSICHT!
f Defekte Teile müssen sofort ausgetauscht werden.
f Sauber arbeiten.
f Halten Sie Kinder vom Verpackungsmaterial fern. Es besteht Erstickungsgefahr!
Kunststoff-Folie entfernen und Folie wenn lokal möglich über den Kunststoffmüll entsorgen. Damit
tragen Sie zur Schonung der Umwelt bei. Geltende lokale Entsorgungsvorschriften beachten!
6.5 Filterhalterung und Filterkopf montieren
6.5.1 Filterhalterung montieren
I VORSICHT!
f Vor der Installation Technische Daten, Betriebs- und Sicherheitshinweise beachten.
f Für den Geräteanschluss dürfen nur Schläuche entsprechend DVGW W 543 verwendet werden.
f Beachten Sie bei der Montage von Zubehör (Schläuchen, Anschluss-Sets) die Einbaumaße und
Biegeradien.
Vorgehensweise:
1. Für die Aufstellung des Filtersystems sollte ein Ort gewählt werden, der ein einfaches Anschließen
an das Trinkwassernetz ermöglicht.
2. Das Filtersystem kann vertikal und horizontal betrieben werden (siehe Abb. 4).
3. Der Abstand zwischen der Filterkerze und dem Boden oder der gegenüberliegenden Wand sollte
mindestens 65 mm betragen, damit ausreichend Platz zur Montage der Filterkerze vorhanden ist
(siehe Abb. 4A und 4B). Bei der Montage der Filterkerze für die horizontale Betriebsweise, muss
darauf geachtet werden, dass die Filterkerze auf dem Boden aufliegt. Abstand der Halterung vom
Boden X (siehe Abb. 4 B) bei horizontaler Montage:
4. Wandhalterung bei der Montage derart ausrichten, dass der Filterkopf und die Filterkerze später
bequem eingesetzt werden können.
5. Das Filtersystem muss mittels Filterhalterung stabil an einer Wand angeschraubt werden. Als
Befestigungsuntergrund kann ein Vollziegeluntergrund ≥ Mz 12 oder ein Betonuntergrund ≥ B 15
gewählt werden. Die Filterhalterung vom Filterkopf abnehmen und mit folgendem Befestigungs
material (nicht im Lieferumfang enthalten) an diesem Untergrund fixieren:
– 2 x Sechskant Holzschraube
DIN 571 – 5 x 50 Stahl verzinkt
– 2 x Scheibe ISO 7089 – 5 – 200 HV
verzinkt
– 2 x Nylondübel Typ: S 6 Fa. Fischer
oder gleichwertig.
Wird ein anderer Untergrund gewählt,
so muss die Montage durch einen
Fachmann erfolgen.
bestmax X bestmax S bestmax V bestmax M bestmax L/XL bestmax 2XL
37 mm 37 mm 44 mm 51 mm 60 mm 90 mm

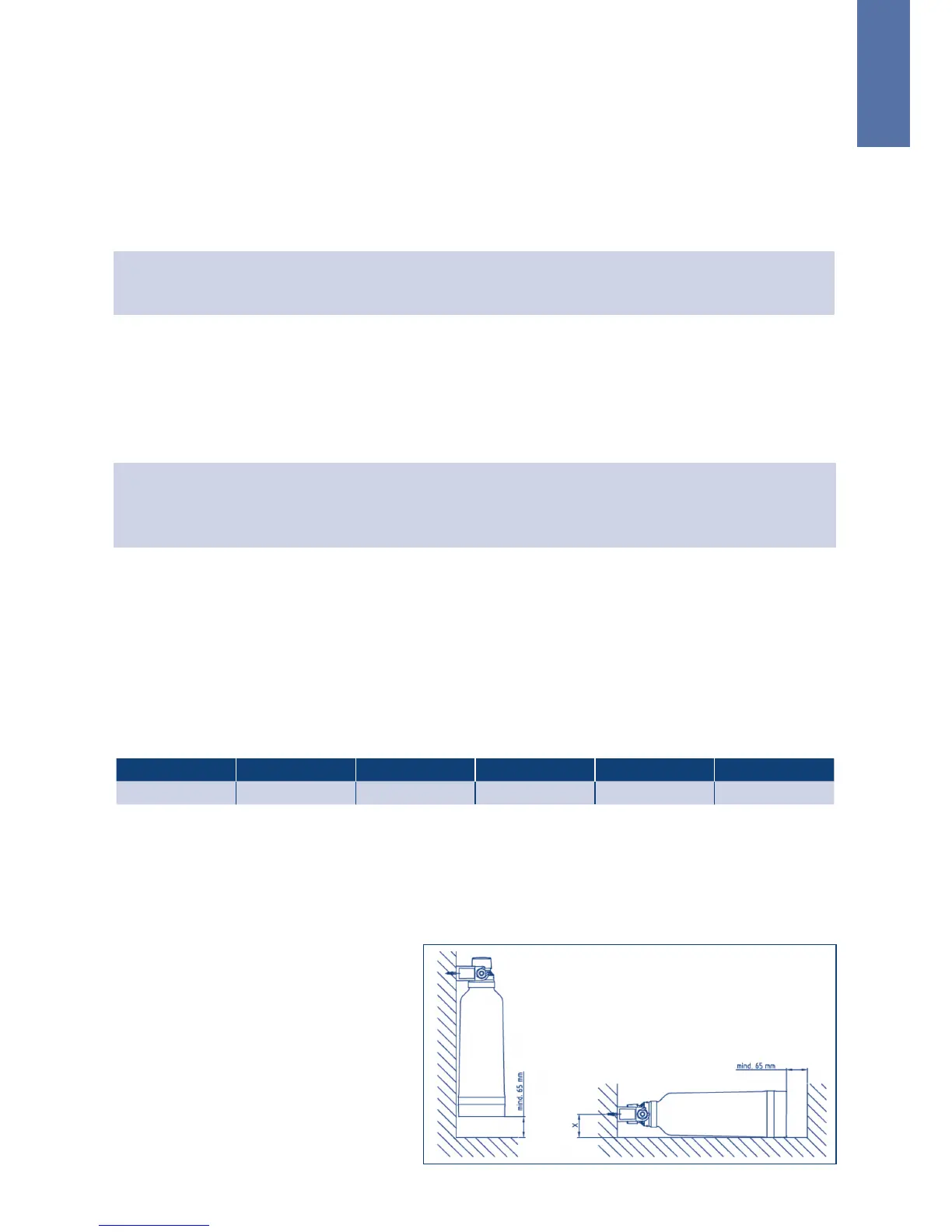

Abb. 4
A
B
