Cadel VEGA - Page 18

18
VEGA - SIRE
3
PLUS - DOGE
3
PLUS - SFERA
3
- SFERA
3
PLUS - PRINCE
3
- PRINCE
3
PLUS - GLOBE - TREND - ELISE
3
PLUS
EN

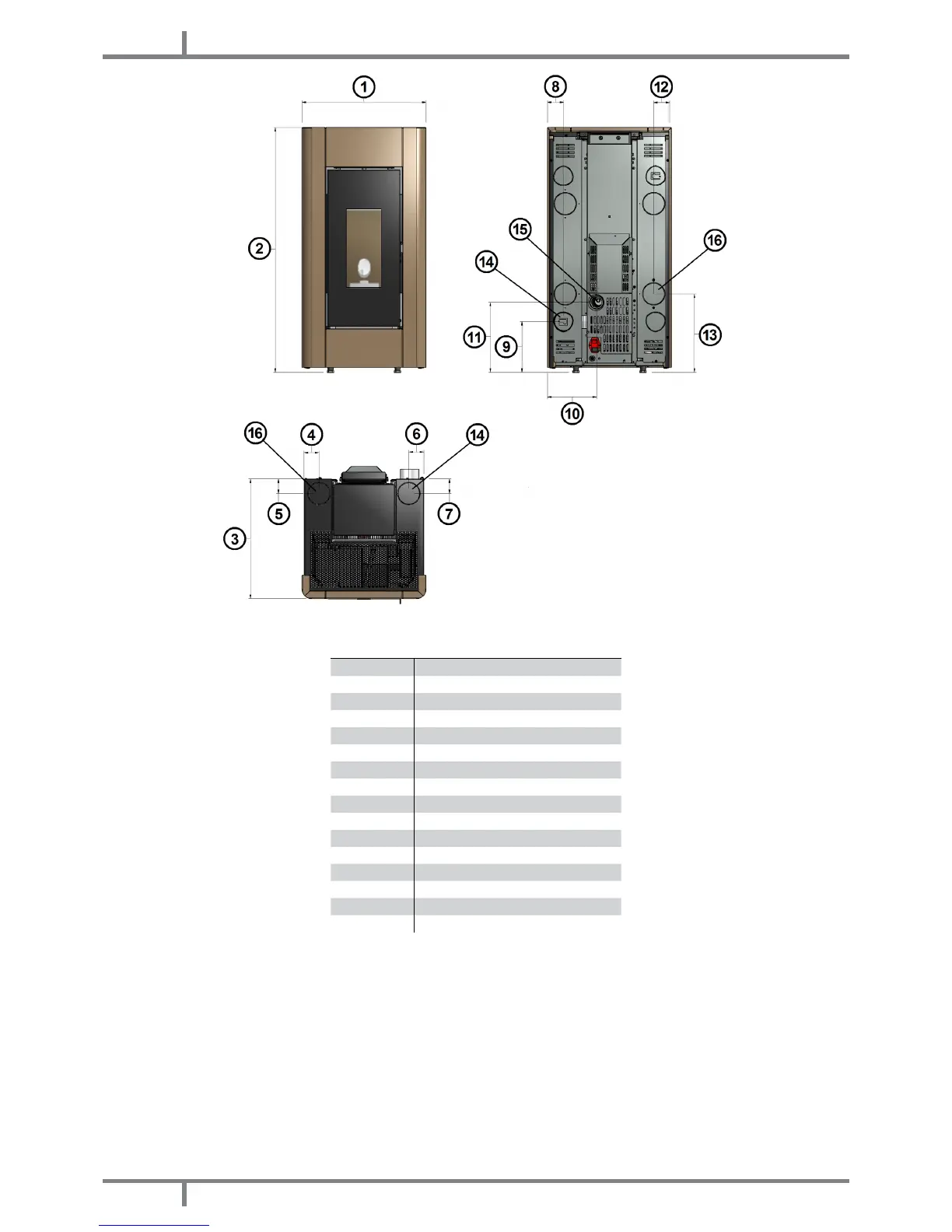

Fig. 18 - General dimensions: Prince
3
/ Prince
3
Plus
LEGEND Fig. 18 page 18
1 54 cm
2 105 cm
3 54 cm
4 7,5 cm
5 8 cm
6 7,5 cm
7 8 cm
8 7,5 cm
9 22 cm
10 22 cm
11 32 cm
12 7,5 cm
13 34 cm
14 Exhaust fumes d.8 cm
15 Hole combustion air inlet d.6 cm
16 Ducting outlet (Prince
3
Plus model)
