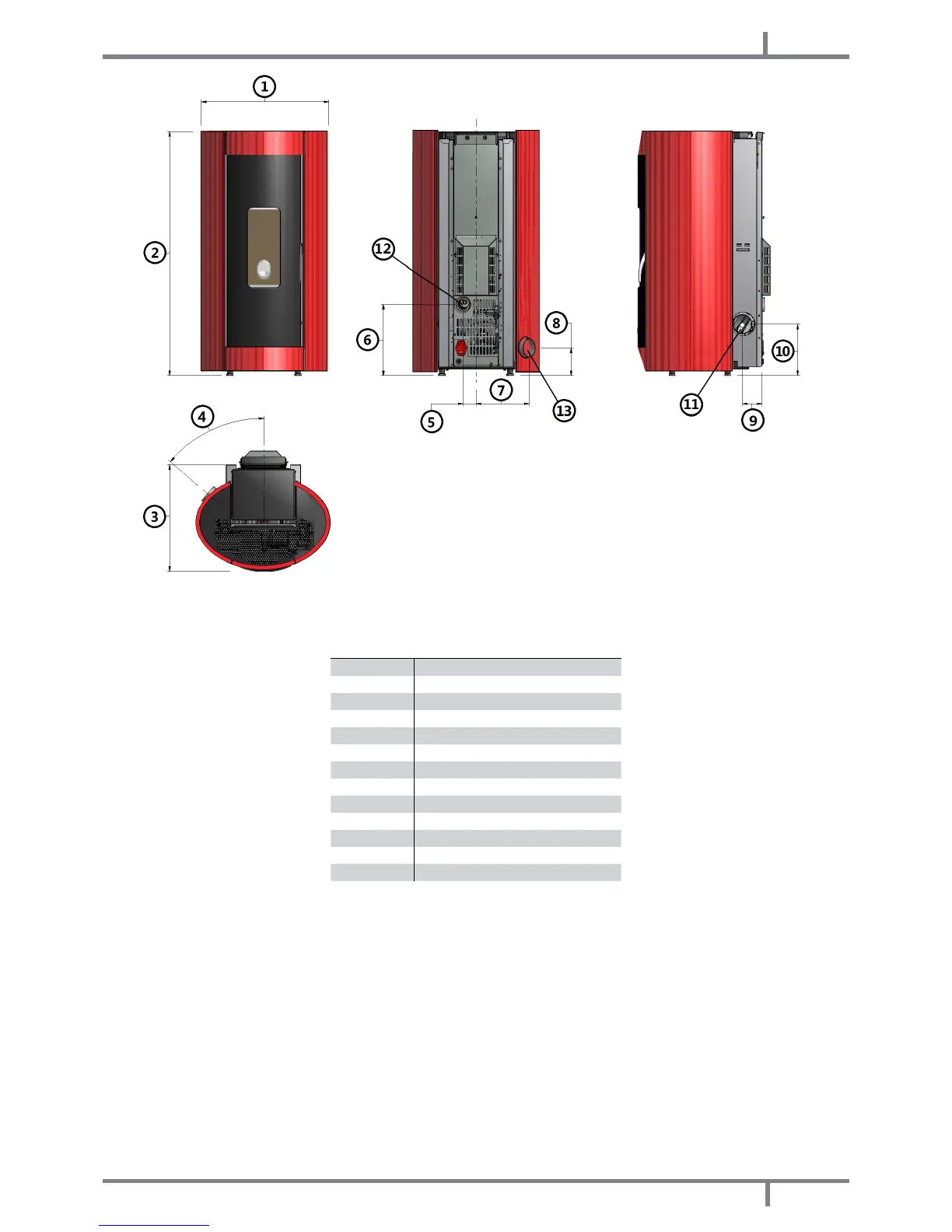

Fig. 19 - General dimensions: Elise
3
Plus
LEGEND Fig. 19 page 19
1 65 cm
2 108 cm
3 60,3 cm
4 45°
5 5,5 cm
6 30,3 cm
7 22,7 cm
8 11,7 cm
9 8,2 cm
10 22 cm
11 Exhaust fumes d.8 cm
12 Hole combustion air inlet d.6 cm
13 Ducting outlet
