24
Type
Courant maximum Puissance
(triphasé) fourni
caractéristique
par le variateur
Moteur 400V
A kW
Variomat 2 9TT 9 0,75 - 3
Variomat 2 12TT 12 4 - 5,5
Variomat 2 16TT 16 7,5
4. Conditions d’utilisation
(Exécution standard)
Le produit fonctionne correctement uniquement si
les caractéristiques d’alimentation et d’installation
suivantes sont respectées:
- Fluctuation de tension: +/-15% max
- Variation de fréquence: +/- 4 % max
- Température ambiante: -10 °C à + 40 °C
- Humidité relative: de 20 à 90 % sans condensation
- Vibrations: max 5,9 m/s2 (0,6 g) à 10-55 Hz
- Altitude: inférieure ou égale à 1000 m, à l’inté-
rieur d’un local.
- Température maximum d'exercice: 60°C
- Pression maximum d'exercice: 16 bars
- Échelle pression installation: 2 ÷ 12 bars
- Échelle pression redémarrage: 1 ÷ 11 bars
- Débit minimum: 1 l/min
Le courant fourni par le variateur doit être
supérieur ou égal au courant maximum
absorbé par le moteur à commander.
5. Construction
(Exécution standard)
Le système est composé de:
- Variateur de fréquence (pourvu de raccords de
connexion de 1” ¼).
- Raccords de connexion au tuyau (1” ½).
- Joint à trous multiples.
5.1.
Caractéristiques techniques
Alimentation: 230V ± 15% (Variomat MM et MT)
400V ± 15% (Variomat TT)
Protection: IP65
Affichages: numériques
Clavier: 12 boutons
Entrées digitales: - flotteur contre le
fonctionnement à sec
- flotteur remplissage cuve
- sondes de niveau
- démarrage à distance
Sorties digitales: alarmes
Protections:- fonctionnement à sec
- ampérométrique
- mauvais branchement moteur triphasé
- court-circuit entre les phases de sortie

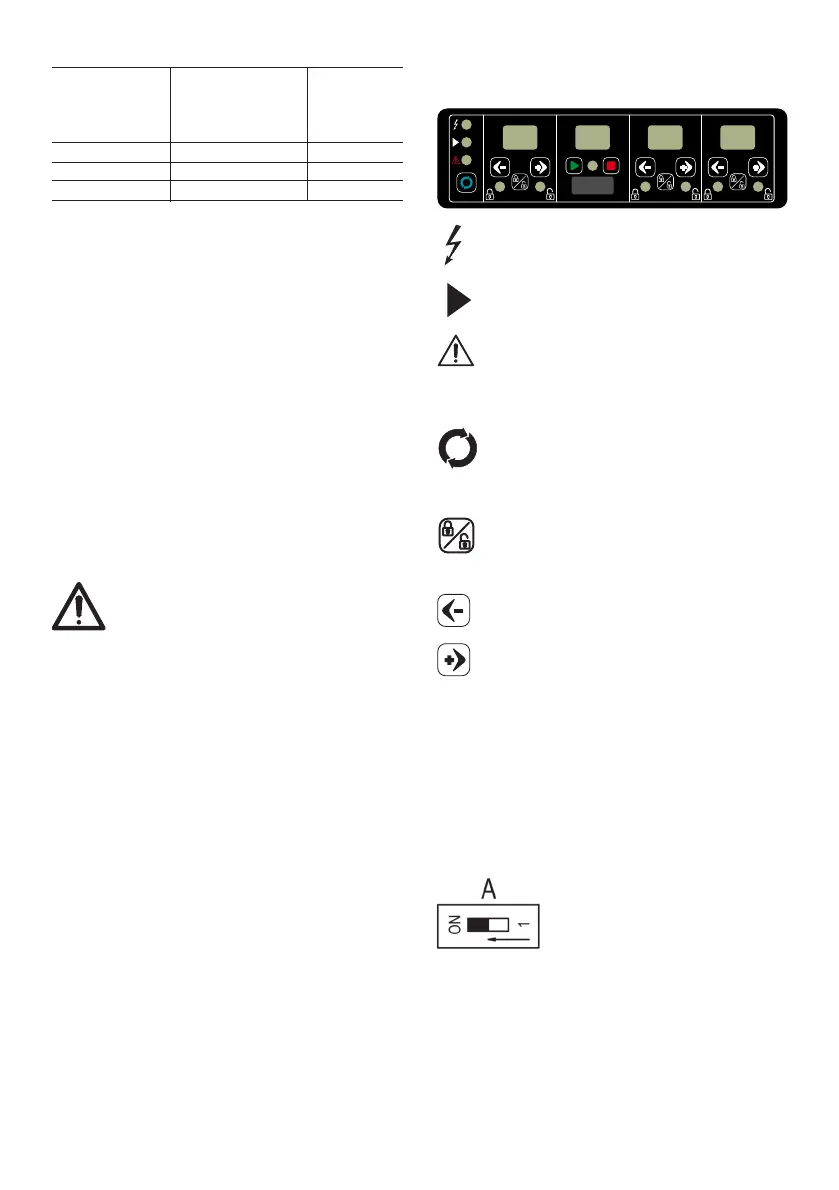

5.2. Panneau de contrôle et de
réglage
Le voyant vert à côté du symbole indique
que le variateur est sous tension.
Le voyant jaune à côté du symbole indique
que la pompe est en marche.
Le voyant rouge à côté du symbole indique
la présence d'une alarme; le code de
l'erreur survenue apparaît sur l'écran
CURRENT.
Au moyen de ce bouton, on effectue le
rétablissement (reset) du système après
une alarme et il est possible de vérifier le
sens de rotation du moteur.
Au moyen de ce bouton on autorise ou on
bloque le clavier de l'écran correspondant,
les voyants à côté du bouton indiquent si le
clavier est bloqué ou pas.
Permet de diminuer les paramètres ou de
changer le paramètre affiché.
Permet d'augmenter les paramètres ou de
changer le paramètre affiché.
5.3. Application avec des pompes
submersibles ou des câbles
de grande longueur
Si l'on veut commander des pompes submersibles
(ou de surface) dont la distance depuis le variateur
de fréquence est supérieure à 40 m. et jusqu'à 80
m. maximum, agir selon indications suivantes:
Mettre le variateur hors tension, enlever les vis et
le couvercle du variateur pour
accéder au sélecteur “A”, mettre
le curseur sur la position “ON”,
remonter le couvercle du variateur
et visser toutes les vis.
5.4 Système de démarrage "en
douceur" (seulement pour
versions MM)
Dans le cas où le groupe pompe-moteur-variateur
occasionne un fonctionnement instable (comme
par exemple une oscillation), il peut être nécessaire
pour éliminer le défaut de faire en sorte que
PRESSURE
SET POINT PRESSURE
RESTART PRESSURE
CURRENT
Abarbarbar
Serial Number
P529
istr_P560_2 VARIOmat_01_19_istr_P444 19/12/18 09:00 Pagina 24
