4
Tipo
Massima corrente Potenza tipica
(trifase) erogata dal variatore
motore
di frequenza 400V
A kW
Variomat 2 9TT 9 0,75 - 3
Variomat 2 12TT 12 4 - 5,5
Variomat 2 16TT 16 7,5
4. Condizioni di impiego
(Esecuzione standard)
Il prodotto funziona correttamente solo se
vengono rispettate le seguenti caratteristiche di
alimentazione e di installazione:
- Fluttuazione di tensione: +/-15% max
- Variazione di frequenza: +/- 4 % max
- Temperatura massima di esercizio: 60°C
- Pressione massima di esercizio: 16 bar
- Range pressione impianto: 2 ÷ 12 bar
- Range pressione ripartenza: 1 ÷ 11 bar
- Portata minima: 1 l/min
La corrente erogata dal variatore di
frequenza deve essere uguale o maggiore
della corrente massima assorbita dal motore
da comandare.
5. Costruzione
(Esecuzione standard)
Il sistema è composto da:
- Variatore di frequenza (dotato di raccordi di
connessione da 1” ¼).
- Raccordi di connessione al tubo (1” ½).
- Guarnizione a fori multipli.
5.1. Caratteristiche tecniche
Alimentazione: 230V ± 15% (Variomat MM e MT)
400V ± 15% (Variomat TT)
Protezione: IP65
Display: numerici
Tastiera: 12 pulsanti
Ingressi digitali: - galleggiante contro il
funzionamento a secco
- galleggiante riempimento vasca
- avviamento remoto
Uscite digitali: allarmi
Protezioni: - marcia a secco
- amperometrica
- errato collegamento motore trifase
- corto circuito tra le fasi di uscita

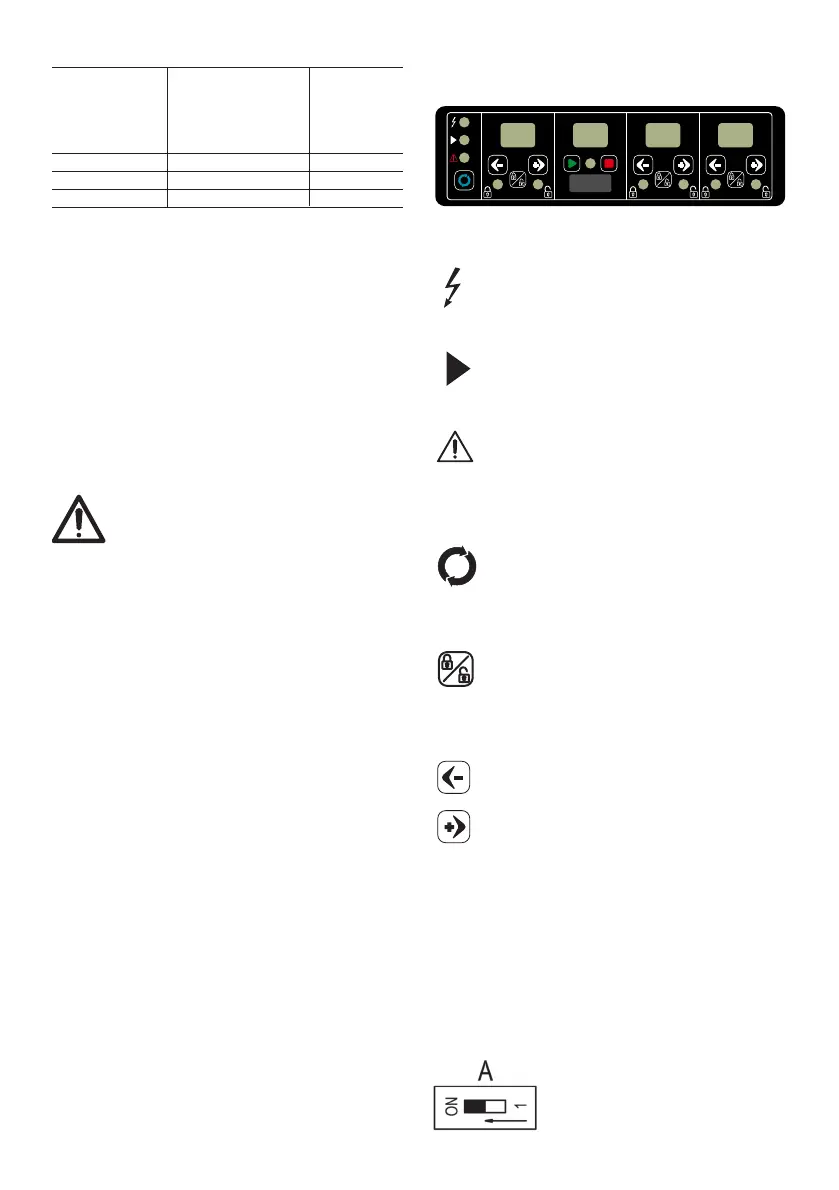

5.2. Pannello di controllo e
regolazione
l led verde a fianco del simbolo indica che il
variatore è in tensione
Il led giallo a fianco del simbolo indica che
la pompa è in funzione.
Il led rosso a fianco del simbolo indica la
presenza di un allarme sul display
CURRENT apparirà il codice dell’errore
avvenuto.
Attraverso questo pulsante si opera il reset
del sistema dopo un allame ed è possibile
verificare il senso di rotazione del motore.
Attraverso questo pulsante si accede o si
blocca la tastiera del display
corrispondente, i led a lato del pulsante
indicano se la tastiera è bloccata o meno.
Permette di decrementare i parametri o di
cambiare parametro visualizzato.
Permette di incrementare i parametri o di
cambiare parametro visualizzato.
5.3. Applicazione con pompe
sommerse o cavi di elevata
lunghezza
Nel caso si vogliano comandare pompe sommerse (o
di superfice) la cui distanza dal variatore di frequenza
sia superiore a 40 mt e fino a un massimo di 80 mt
operare come segue.Togliere tensione al variatore,
rimuovere le viti ed il coperchio del variatore per
accedere al selettore “A”,spostare il
cursore sulla posizione “ON”
rimontare il coperchio del variatore e
serrare tutte le viti.
PRESSURE
SET POINT PRESSURE
RESTART PRESSURE
CURRENT
Abarbarbar
Serial Number
P529
istr_P560_2 VARIOmat_01_19_istr_P444 19/12/18 09:00 Pagina 4
