44
Typ
Max. vom Typische
(dreiphasig)
Frequenzumwandler Motorleistung
abgegebener Strom 230V
A kW
Variomat 2 9TT 9 0,75 - 3
Variomat 2 12TT 12 4 - 5,5
Variomat 2 16TT 16 7,5
4. Einsatzbedingungen
(Standardversion)
Das Produkt arbeitet nur korrekt, wenn die
folgenden Speisungs- und
Installationseigenschaften beachtet werden:
- Spannungsschwankung: +/-15% max
- Frequenzabweichung: +/- 4 % max
- max. Betriebstemperatur: 60°C
- Max. Betriebsdruck: 16 bar
- Range Druck Anlage: 2 ÷ 12 bar
- Range Wiederanlaufdruck: 1 ÷ 11 bar
- Mindestlast: 1 L/Min
Der vom Frequenzumwandler abgegebene
Strom muss gleich oder höher als der vom
zu steuernden Motor aufgenommene
maximale Strom sein.
5. Bauweise
(Standardversion)
Das System besteht aus:
- Frequenzumwandler (versehen mit
Verbindungsanschlüssen von 1” ¼).
- Verbindungsanschlüsse am Rohr (1” ½).
- Mehrlochdichtung.
5.1. Technische Eigenschaften
Speisung: 230V ± 15% (Variomat MM und MT)
400V ± 15% (Variomat TT)
Schutz: IP65
Display: numerisch
Tastatur: 12 Druckknöpfe
Digitale Eingänge:
- Schwimmer gegen den Trockenlauf
- Schwimmerschalter Füllung der Wanne
- Niveausonden
- ferngesteuerter Anlauf
Digitale Ausgänge: Alarme
Schutz: - Trockenlauf
- amperometrisch
-
fehlerhafter Anschluss dreiphasiger Motor
- Kurzschluss zwischen den
Ausgangsphasen

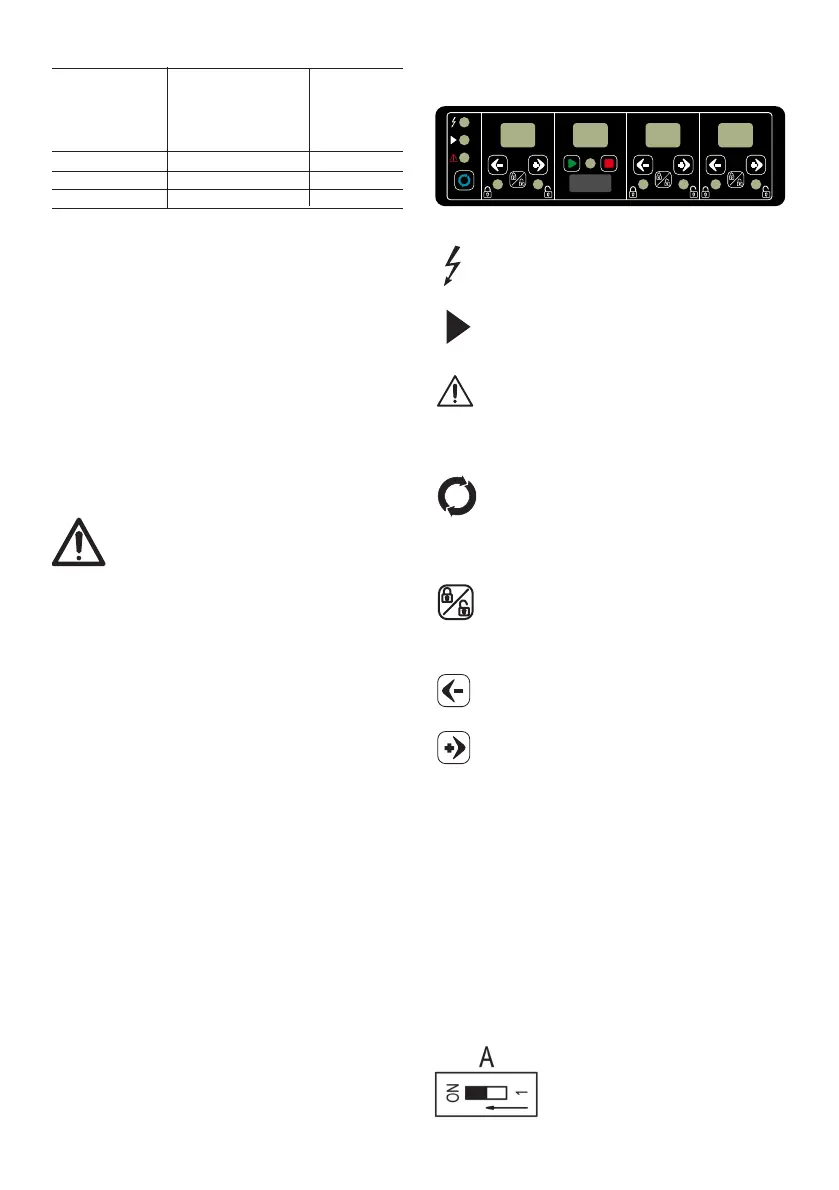

5.2. Steuer- und
Überwachungstafel
Die grüne Led neben dem Symbol zeigt an,
dass der Umwandler unter Spannung steht.
Die gelbe Led neben dem Symbol zeigt an,
dass die Pumpe in Betrieb ist.
Die rote Led neben dem Symbol zeigt die
Präsenz eines Alarms an; auf dem Display
CURRENT erscheint der Code des
aufgetauchten Fehlers.
Mit Hilfe dieses Druckknopfes führt man
den Reset des Systems nach einem Alarm
durch und es ist möglich, die Drehrichtung
des Motors zu überprüfen.
Mit Hilfe dieses Druckknopfes stellt man die
Tastatur des entsprechenden Displays an
oder man blockiert sie, die Led neben dem
Druckknopf zeigen an, ob die Tastatur
blockiert ist oder nicht.
Ermöglicht, die Parameter zu verringern
oder den angezeigten Parameter zu ändern.
Ermöglicht, die Parameter zu erhöhen oder
den angezeigten Parameter zu ändern.
.
5.3. Anwendung mit
Tauchpumpen oder Kabeln
großer Länge
Falls man vorhat, Tauchpumpen (oder
Oberflächenpumpen) zu steuern, die mehr als 40
Meter und maximal 80 Meter vom
Frequenzumwandler entfernt sind, muss man wie
folgt vorgehen. Dem Umwandler Spannung nehmen,
die Schrauben und den Deckel des Umwandlers
entfernen, um zum Wählschalter “A” zu gelangen,
den Cursor auf die Position “ON”
setzen und den Deckel des
Umwandlers wieder aufsetzen und
alle Schrauben festziehen.
PRESSURE
SET POINT PRESSURE
RESTART PRESSURE
CURRENT
Abarbarbar
Serial Number
P529
istr_P560_2 VARIOmat_01_19_istr_P444 19/12/18 09:00 Pagina 44
