45
5.4 “Weiches” Startsystem (nur
für MM-Versionen)
Falls die Einheit Pumpe-Motor-Umwandler einen
instabilen Betrieb erzeugt (wie zum Beispiel ein
Pendeln) , kann es notwendig sein, dafür zu sorgen,
dass das Gerät die Pumpe weicher als normalerweise
anlaufen lässt, um den Defekt zu beheben.
Um diese Funktion zu befähigen, muss man dem
Umwandler die Spannung nehmen, die Schrauben
und den Deckel des Umwandlers entfernen, um zum
Wählschalter “B” zu gelangen, den
Cursor auf die Position “ON” setzen,
den Deckel des Umwandlers wieder
aufsetzen und alle Schrauben festziehen.
5.5
Ersetzung der Anschlussstutzen
Es ist möglich, die Anschlussstutzen mit anderen
unterschiedlicher Dimensionen (als Ersatzteile in der
Verpackung mitgeliefert) am Eingang und/oder am
Ausgang des Umwandlers zu ersetzen.
Um die Anschlussstutzen zu ersetzen, die
Schrauben lösen, die Anschlussstutzen entfernen ,
überprüfen, dass sich der Dichtungs-OR in seinem
Gehäuse befindet, die neuen Anschlussstutzen
montieren und die Schrauben festziehen.
6. Installation
Den Frequenzumwandler in senkrechter Position
direkt auf der Pumpe oder zwischen die Pumpe
und die erste Verwendung montieren
.
Die Schalttafel nicht an Orten montieren, die
direkt von der Sonne angestrahlt werden oder die sich
in der Nähe von Wärmequellen befinden.
7. Elektrischer Anschluss
Der elektrische Anschluss muss von einem
qualifizierten Elektriker gemäß der örtlichen
Anforderungen durchgeführt werden.
Die Sicherheitsvorschriften beachten.
Den Erdanschluss durchführen.
Die auf dem beigefügten Schaltbild
aufgeführten Anleitungen beachten.
Beim elektrischen Anschluss darauf
achten, dass eventuelle Drahtabschnitte,
Ummantelungen, Unterlegscheiben oder
andere Fremdkörper nicht ins Innere des
Frequenzumwandlers fallen.
Das Klemmbrett der Speiseleitung und
des Motors ermöglichen den Einsatz von
Kabeln eines Durchschnittes von max. 2,5
mm². In diesem Fall empfehlen wir den
Einsatz von Metallspitzen.
Nicht korrekt durchgeführte Anschlüsse
können den elektronischen Schaltkreis des
Frequenzumwandlers beschädigen.
7.1. Speiseleitung
Die Speiseleitung muss mit dem im Abschnitt 4
aufgeführten übereinstimmen.
Über dem Gerät einen Schutzschalter der Klasse
ASI und einen magnetthermischen Schalter der
Klasse C montieren, wie es nachfolgend
aufgeführt ist.
Typ Schalter
(einphasig)
Magnetthermischer Schutzschalter
mA A
Variomat 2 11MM 30 16
Variomat 2 13MM 30 25
Typ Schalter
(dreiphasig)
Magnetthermischer Schutzschalter
mA A
Variomat 2 11MT 30 25
Typ Schalter
(dreiphasig)
Magnetthermischer Schutzschalter
mA A
Variomat 2 9TT 300 16
Variomat 2 12TT 300 20
Variomat 2 16TT 300 25

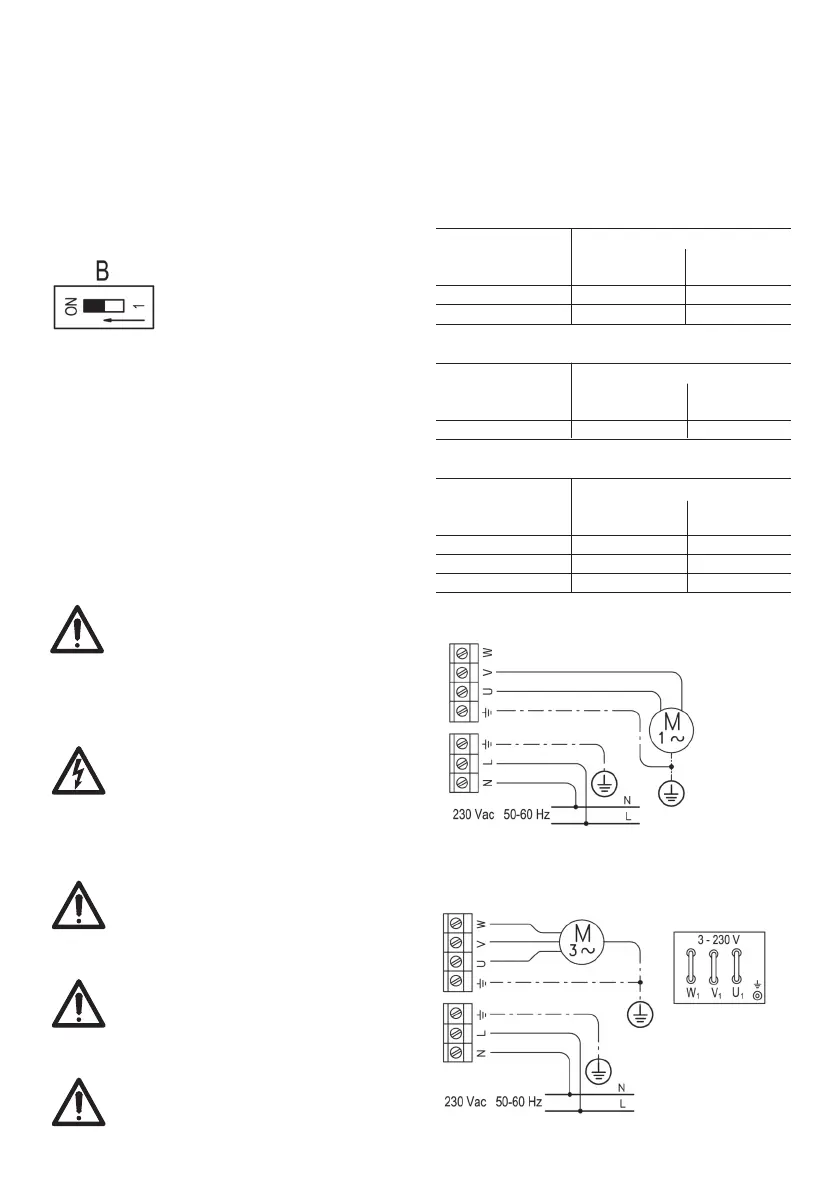

Elektrischer Anschluss Variomat 2 MM
Elektrischer Anschluss Variomat 2 MT
istr_P560_2 VARIOmat_01_19_istr_P444 19/12/18 09:00 Pagina 45
