35
5.4 Sistema de arranque “suave”
(sólo para las versiones MM)
En el caso de que el grupo bomba-motor-variador
tenga un funcionamiento inestable (como por
ejemplo una oscilación), para eliminar el defecto
puede ser necesario hacer que el aparato inicie la
bomba de manera más suave que la estándar.
Para activar esa función, quite la alimentación al
variador, quite los tornillos y la tapa del variador para
acceder al selector "B", mueva el
cursor a la posición "ON", vuelva a
colocar la tapa del variador y
apriete todos los tornillos.
5.5 Reemplazo de enlaces
roscados
Es posible sustituir los enlaces roscados en la
entrada y/o la salida del variador con otros que tienen
dimensiones diferentes (suministrados y que están
en el paquete).
Para reemplazar los enlaces roscados, quite los
tornillos y los enlaces, compruebe que las juntas
tóricas de estanqueidad esté en su lugar, instale los
nuevos enlaces y apriete los tornillos.
6. Instalación
nstale el variador de frecuencia en posición
vertical directamente en la bomba o entre la
bomba y el primer uso.
No instale el cuadro en zonas espuestas a la
radiación directa del sol o cerca de fuentes de calor.
7. Conexión eléctrica
La conexión eléctrica debe ser realizada
por un electricista calificado, de
conformidad con la regulaciones locales.
Siga las normas de seguridad.
Realice la conexión a tierra.
Cumpla con las indicaciones que
aparecen en el esquema eléctrico adjunto.
Tenga cuidado durante la conexión eléctrica
que eventuales trozos de hilo, mangas,
arandelas u otros objetos extraños no caigan
al interior del variador de frecuencia.
La tabla de bornes de la línea de
alimentación y del motor permiten el uso de
cables con sección máxima de 2,5 mm
2
. En
este caso se aconseja la utilización de
puntas.
Las conexiones incorrectas pueden dañar el
circuito electrónico del variador de
frecuencia.
7.1. Línea de alimentación
La línea de alimentación debe ser conforme a lo
que se describe al párrafo 4.
Instale en la extremidad del aparato un interruptor
diferencial en clase ASI y un disyuntor en clase C
de la siguiente manera.
Tipo Interruptor
(monofásico) Diferencial Disyuntor
mA A
Variomat 2 11MM 30 16
Variomat 2 13MM 30 25
Tipo Interruptor
(trifásico) Diferencial Disyuntor
mA A
Variomat 2 11MT 30 25
Tipo Interruptor
(trifásico) Diferencial Disyuntor
mA A
Variomat 2 9TT 300 16
Variomat 2 12TT 300 20
Variomat 2 16TT 300 25

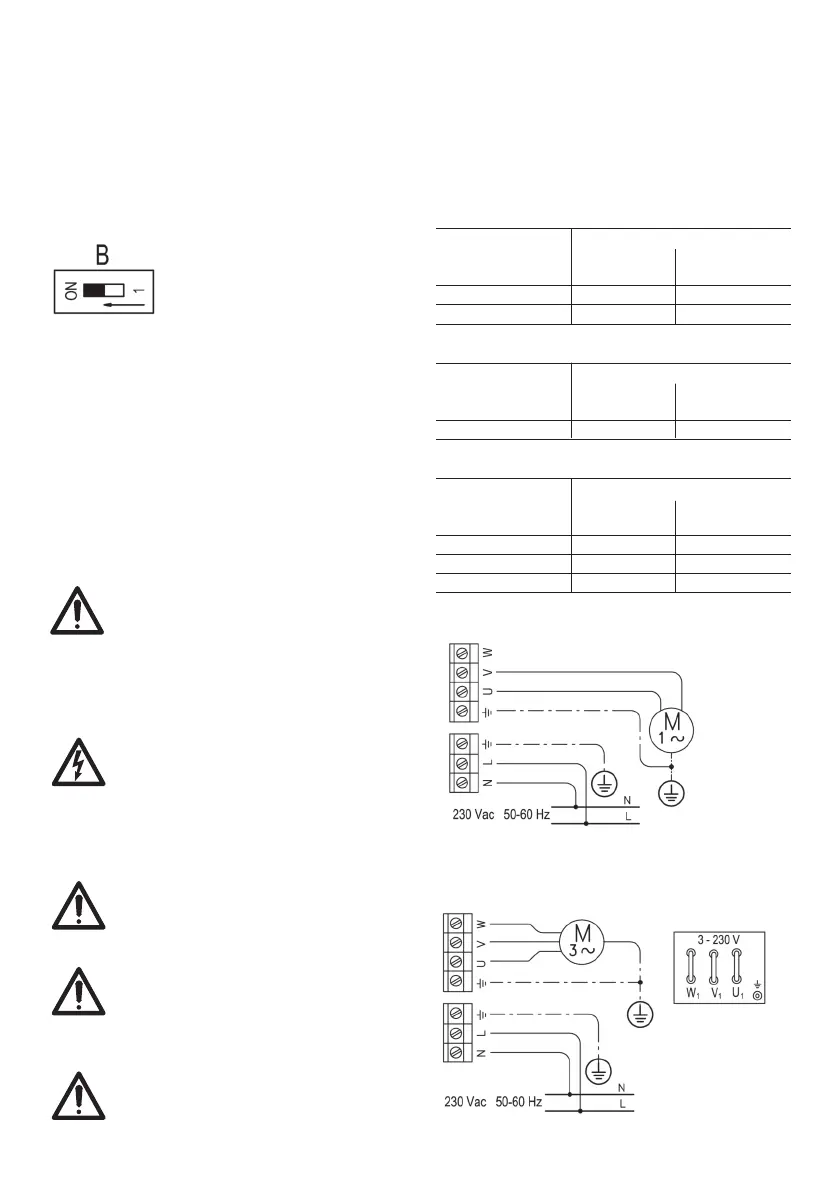

Conexión eléctrica Variomat 2 MM
Conexión eléctrica Variomat 2 MT
istr_P560_2 VARIOmat_01_19_istr_P444 19/12/18 09:00 Pagina 35
