29
13.3

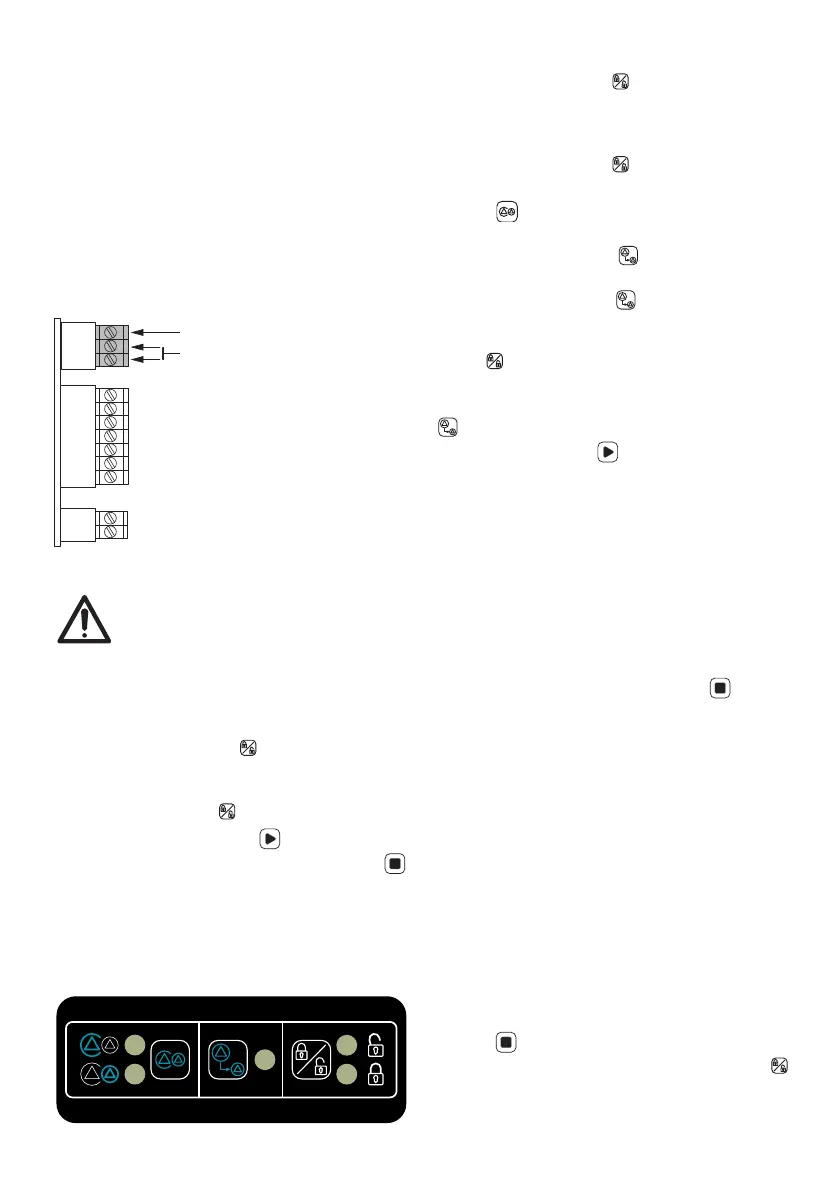

Branchement multipompes avec
2 pompes à vitesse variable
Pour effectuer le branchement électrique entre les
variateurs, il est nécessaire de mettre le variateur de
fréquence hors-tension, d'enlever les vis et le petit
couvercle placé sur la partie arrre du variateur.
Introduire le ble électrique dans la bague puis dans
la rondelle caoutchouc et le faire passer à travers le
couvercle. Extraire les connecteurs et brancher les
bles. Insérer les connecteurs dans le bornier A,
remonter le couvercle, serrer les vis, introduire les
rondelles caoutchouc dans leurs logements et serrer
les bagues.
13.4 Programmation multi-pompe
La séquence et les modalités des
opérations à effectuer sur l'appareil
Master et sur chacun des appareils
Slave doivent strictement correspondre à la
procédure indiquée ci-après.
13.4.1 Saisie variateurs
Appuyer sur le bouton pour débloquer le
réglage du variateur master, saisir la valeur en
Ampère indiquée sur la plaquette du moteur,
appuyer sur le bouton pour confirmer (voyant
jaune allumé), sur le bouton pour démarrer la
pompe (voyant vert allumé) et enfin le bouton
(voyant rouge allumé).
Répéter la même procédure pour l'appareil Slave.
13.4.2 Programmation panneau
de contrôle multipompes
Variateur de fréquence Master
Appuyer sur le bouton (voyant jaune éteint,
voyant vert allumé) pour débloquer le réglage.
Variateur de fréquence Slave
Appuyer sur le bouton (voyant jaune éteint,
voyant vert allumé) pour débloquer le réglage et le
bouton pour lectionner l'appareil Slave
(voyant jaune allumé).
Appuyer sur le bouton pour transférer les
données de Master à Slave (voyant vert allumé).
Appuyer sur le bouton pour confirmer une
deuxième fois (voyant vert éteint).
Attendre quelques minutes et appuyer sur le
bouton (voyant jaune allumé) pour bloquer le
réglage des deux variateurs.
Si la communication est régulière, le voyant vert
des deux appareils s'allume.
Appuyer sur le bouton (voyant vert allumé) sur
le panneau de contrôle et réglage des deux
variateurs pour démarrer l'installation.
Lorsque la pompe fonctionne, sur l'écran
CURRENT apparaît la valeur du courant absorbé
par le moteur et sur l'écran de pression apparaît la
valeur de pression présente dans l'installation.
Pour modifier les valeurs de pression installation
et de redémarrage saisies (bars) des deux
appareils, agir seulement sur l'appareil Master
même lorsque la pompe fonctionne.
Pour modifier la valeur saisie de courant absorbé
par le moteur, appuyer sur le bouton (voyant
rouge allumé) et ensuite agir sur l'écran Current
du variateur en question.
Brancher commande et alarme à distance ainsi
que les interrupteurs de niveau au variateur
Master; pour une plus grande curi, les
brancher en parallèle sur les appareils Slave aussi
pour éviter des problèmes en cas de panne de
l'appareil Master.
14. Reset général
Si des erreurs de paramétrages ont été commises
ou si l'on désire transférer l'appareil sur une autre
pompe, il est nécessaire de rétablir le système en
respectant la procédure suivante:
Appuyer sur le bouton du panneau de contrôle et
réglage (le voyant passe de vert à rouge).
Appuyer quatre fois rapidement sur le bouton
du panneau de communication (voyant jaune,
vert, jaune, vert, jaune).
SCHERMO
RS485
A
1
2
3
1
2
1
2
3
4
5
6
7
B
C
P531
istr_P560_2 VARIOmat_01_19_istr_P444 19/12/18 09:00 Pagina 29
