9
13.3
Collegamento multipompa con
2 pompe a velocità variabile

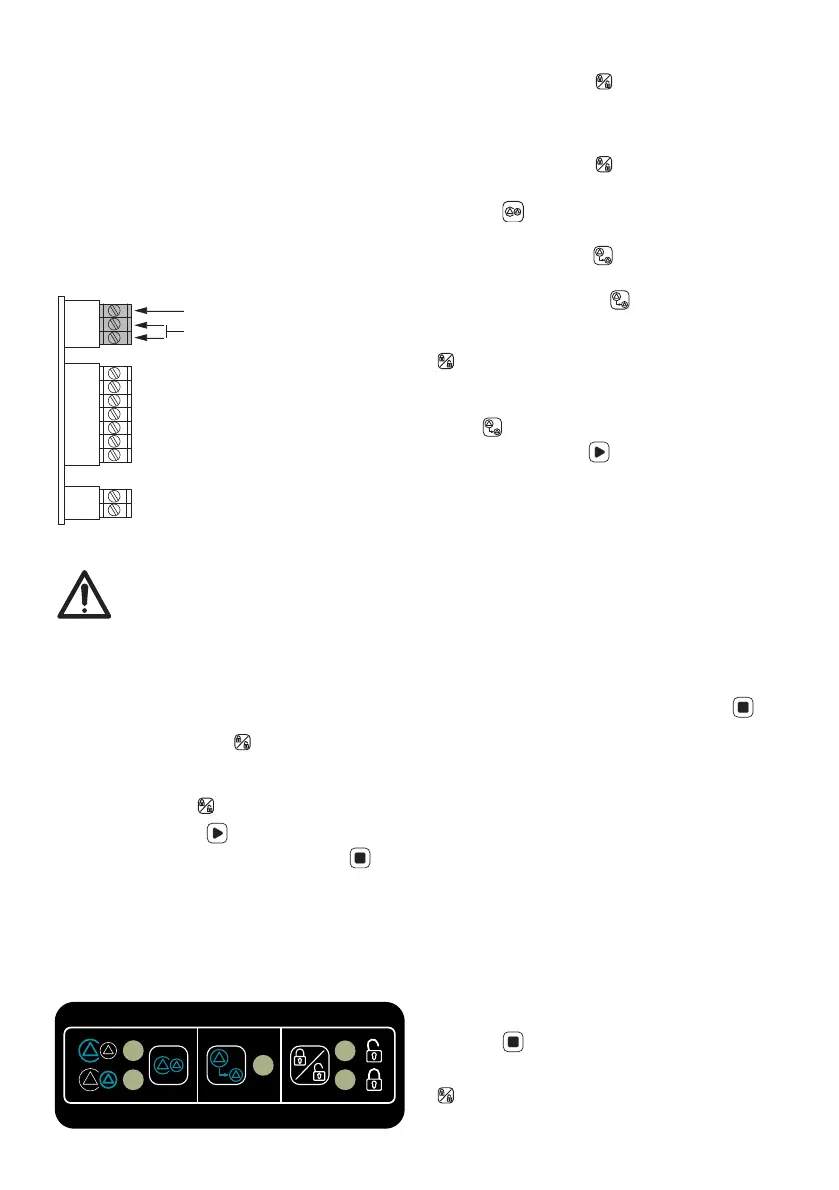

Per effettuare il collegamento elettrico tra i
variatori è necessario togliere tensione al
variatore di frequenza, rimuovere le viti ed il
coperchietto posto sul retro del variatore. Inserire
il cavo elettrico nella ghiera e nel gommino e farlo
passare attraverso il coperchietto. Estrarre i
connettori e collegare i cavi. Inserire i connettori
nella morsettiera A, rimontare il coperchietto,
serrare le viti, inserire i gommini nelle sedi e
serrare le ghiere.
13.4 Programmazione multipompa
La sequenza e le modalita' delle
operazioni da effettuare
sull'apparecchio Master e su ciascun
apparecchio Slave devono
tassativamente corrispondere alla
procedura di seguito indicata.
13.4.1 Impostazione variatori
Premere il pulsante per sbloccare la
regolazione del variatore master, impostare il
valore di Ampere rilevato dalla targa del motore,
premere il pulsante per confermare (led giallo
acceso), il pulsante (led verde acceso) per
avviare la pompa ed infine il pulsante (led
rosso acceso).
Ripetere la procedura sopra indicata
dell'apparecchio Master per l'apparecchio Slave.
13.4.2 Programmazione pannello
di controllo multipompa
Variatore di frequenza Master
Premere il pulsante (led giallo spento, led
verde acceso) per sbloccare la regolazione.
Variatore di frequenza Slave
Premere il pulsante (led giallo spento, led
verde acceso) per sboccare la regolazione ed il
pulsante per selezionare l’apparecchio Slave
(led giallo acceso).
Premere il pulsante per trasferire i dati da
Master a Slave (led verde acceso) .
Premere il pulsante per conferma una
seconda volta (led verde spento).
Attendere alcuni secondi e premere il pulsante
(led giallo acceso) per bloccare la
regolazione su entrambi i variatori.
Se la comunicazione è regolare si accende il led
verde di entrambi gli apparecchi.
Premere il pulsante (led verde acceso ) sul
pannello di controllo e regolazione di entrambi i
variatori per avviare l'impianto.
Quando la pompa è in funzione sul display
CURRENT appare il valore della corrente
assorbita dal motore e sul display pressure il
valore di pressione presente nell'impianto.
Per modificare i valori di pressione impianto e di
ripartenza impostati (bar) di entrambi gli
apparecchi, agire solo sull'apparecchio Master
anche mentre la pompa è in funzione.
Per modificare il valore di corrente assorbita dal
motore impostato premere il pulsante (led
rosso acceso) e successivamente agire sul
display Current del variatore interessato.
Collegare comando e allarme remoti e interruttori
di livello al variatore Master, per maggior
sicurezza, collegarli in parallelo anche su gli
apparecchi Slave per evitare problemi in caso di
guasto dell'apparecchio Master.
14. Reset generale
Qualora siano stati commessi errori di
impostazione oppure si voglia trasferire
l'apparecchio su altra pompa è necessario
resettare il sistema rispettando la procedura di
seguito indicata:
Premere sul pannello di controllo e regolazione il
pulsante (led verde passa a rosso).
Premere sul pannello di comunicazione il pulsante
quattro volte in rapida sequenza. (Ied giallo,
verde, giallo, verde, giallo).
SCHERMO
RS485
istr_P560_2 VARIOmat_01_19_istr_P444 19/12/18 09:00 Pagina 9
