Cambium Networks PTP 550 Series Quick Start Guide

PTP 550 QUICK START GUIDE
PAGE 22

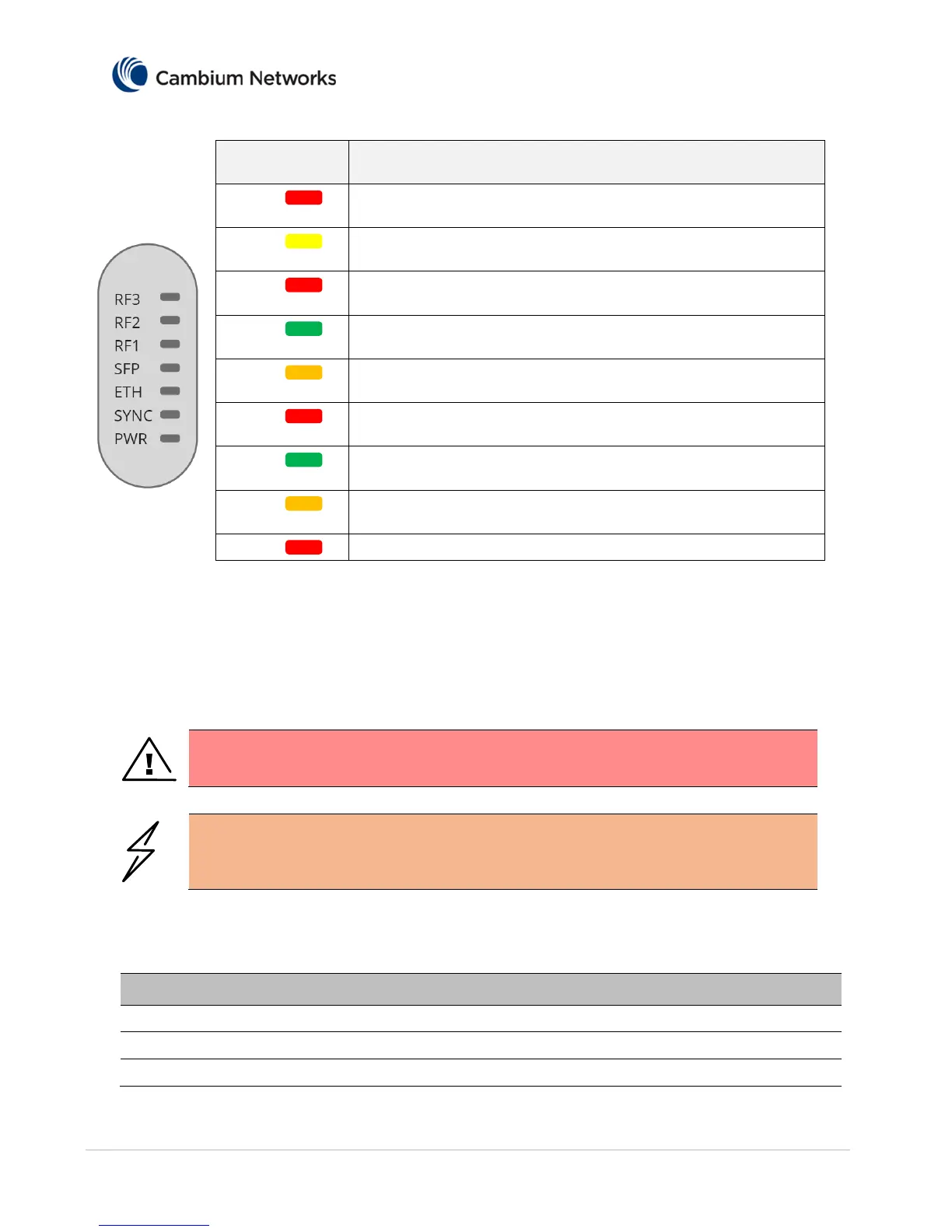

Référence des voyants
Couleur du
voyant
Indication de l'état
PWR
Le voyant PWR est « rouge » -- Le PTP 550 est connecté à une
source d'alimentation
SYNC
Le voyant SYNC est « jaune » -- Le PTP 550 est connecté à une
source de synchronisation
ETH
Le voyant ETH est « rouge » -- Le PTP 550 comporte une liaison
10BASE-T active
ETH
Le voyant ETH est « vert » -- Le PTP 550 comporte une liaison
100BASE-T active
ETH
Le voyant ETH est « orange » -- Le PTP 550 comporte une liaison
1000BASE-T active
SFP
Le voyant SFP est « rouge » -- Le PTP 550 comporte une liaison
10BASE-T active
SFP
Le voyant SFP est « vert » -- Le PTP 550 comporte une liaison
100BASE-T active
SFP
Le voyant SFP est « orange » -- Le PTP 550 comporte une liaison
1000BASE-T active
RF 1-3 Les voyants RF 1, 2 & 3 indiquent la force du signal RF
Description de l'unité d'alimentation
Le PSU est une unité intérieure connectée à l'ODU et aux équipements de terminaison de réseau à l'aide
d'un câble Cat5e avec connecteurs RJ45. Il est également branché sur une source d'alimentation en
courant alternatif de manière à pouvoir injecter l'alimentation sur Ethernet (POE) dans l'ODU.
Attention Always use an appropriately rated and approved AC supply cord-set in
accordance with the regulations of the country of use.
Attention The PSU ODU ports are designed to connect only to PTP 550 ODUs. Do not
connect any other equipment, as damage may occur.
Do not connect the PIDU Plus PTP 300/500/600 Series to the PTP 550 ODU.
Order PSUs and (for AC power) line cords from Cambium Networks.
Table 5 Power supply component part numbers
Cambium description Cambium part number
PTP 550 AC Power Injector N000000L034A
CABLE, UL POWER SUPPLY CORD SET, 720mm, US N000900L031A
CABLE, UL POWER SUPPLY CORD SET, 720mm, EU N000900L032A
