Cambium Networks PTP 550 Series Quick Start Guide

PTP 550 QUICK START GUIDE
PAGE 29

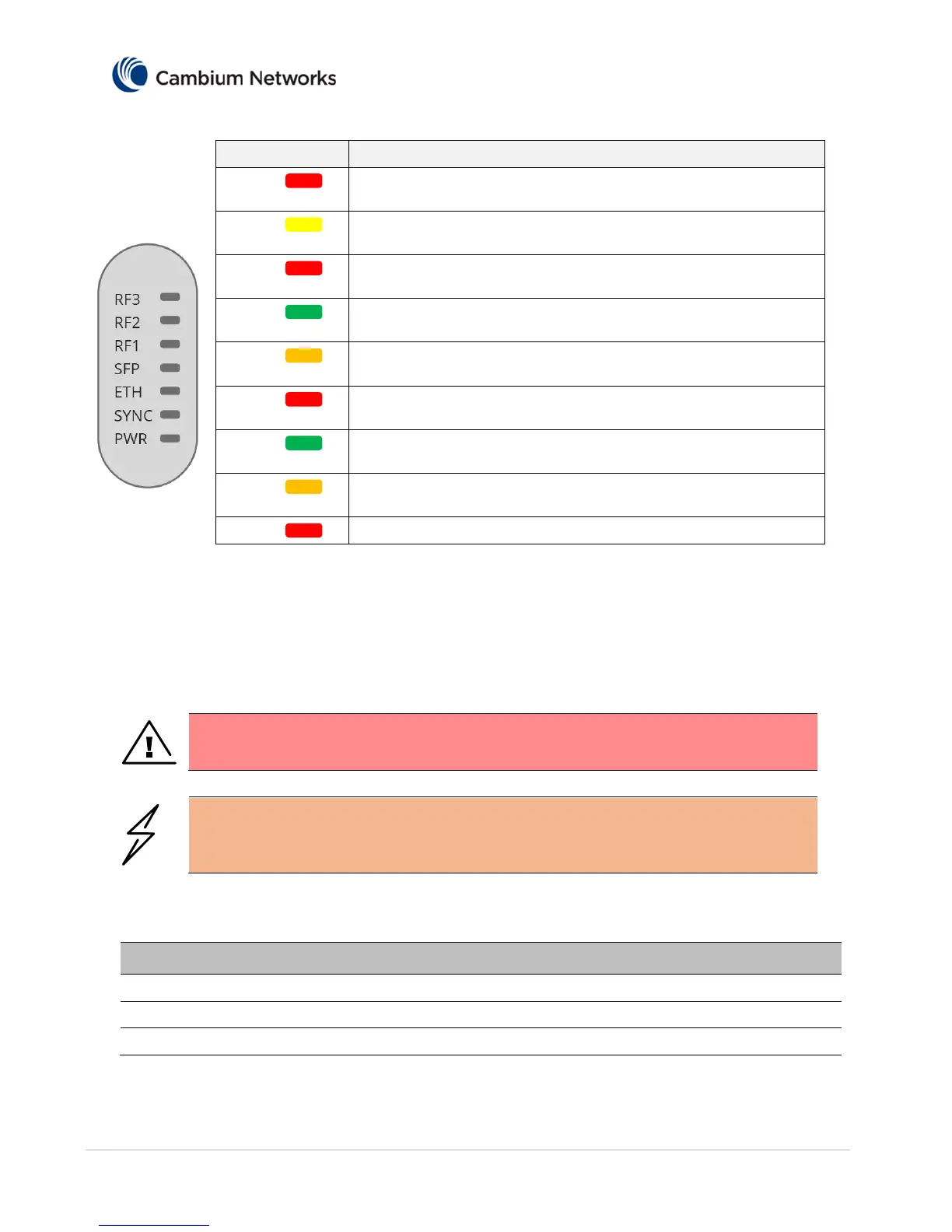

LED-Anzeigen
LED
Status
PWR
PWR-LED leuchtet rot – PTP 550 ist an eine Stromquelle
angeschlossen.
SYNC
SYNC-LED leuchtet gelb – PTP 550 ist an eine
Synchronisationsquelle angeschlossen.
ETH
ETH-LED leuchtet rot – PTP 550 verfügt über eine 10BASE-T-
Verbindung.
ETH
ETH-LED leuchtet grün – PTP 550 verfügt über eine 100BASE-T-
Verbindung.
ETH
ETH-LED leuchtet orange – PTP 550 verfügt über eine
1000BASE-T-Verbindung.
SFP
SFP-LED leuchtet rot – PTP 550 verfügt über eine 10BASE-T-
Verbindung.
SFP
SFP-LED leuchtet grün – PTP 550 verfügt über eine 100BASE-T-
Verbindung.
SFP
SFP-LED leuchtet orange – PTP 550 verfügt über eine
1000BASE-T-Verbindung.
RF 1-3 RF 1, 2, & 3 zeigen die RF-Signalstärke an.
Power Supply Unit (PSU) description
The PSU is an indoor unit that is connected to the ODU and network terminating equipment using Cat5e
cable with RJ45 connectors. It is also plugged into an AC power supply so that it can inject Power over
Ethernet (POE) into the ODU.
Warnung Always use an appropriately rated and approved AC supply cord-set in
accordance with the regulations of the country of use.
Beachtung The PSU ODU ports are designed to connect only to PTP 550 ODUs. Do not
connect any other equipment, as damage may occur.
Do not connect the PIDU Plus PTP 300/500/600 Series to the PTP 550 ODU.
Order PSUs and (for AC power) line cords from Cambium Networks.
Table 7 Power supply component part numbers
Cambium description Cambium part number
PTP 550 AC Power Injector N000000L034A
CABLE, UL POWER SUPPLY CORD SET, 720mm, US N000900L031A
CABLE, UL POWER SUPPLY CORD SET, 720mm, EU N000900L032A
