300
450
400
2
UNI 5734
Ø 12
UNI 5588 M12
Pag. 10 - Manuale FA01085-IT - 02/2018 - © CAME S.p.A. - «istruzioni originali»

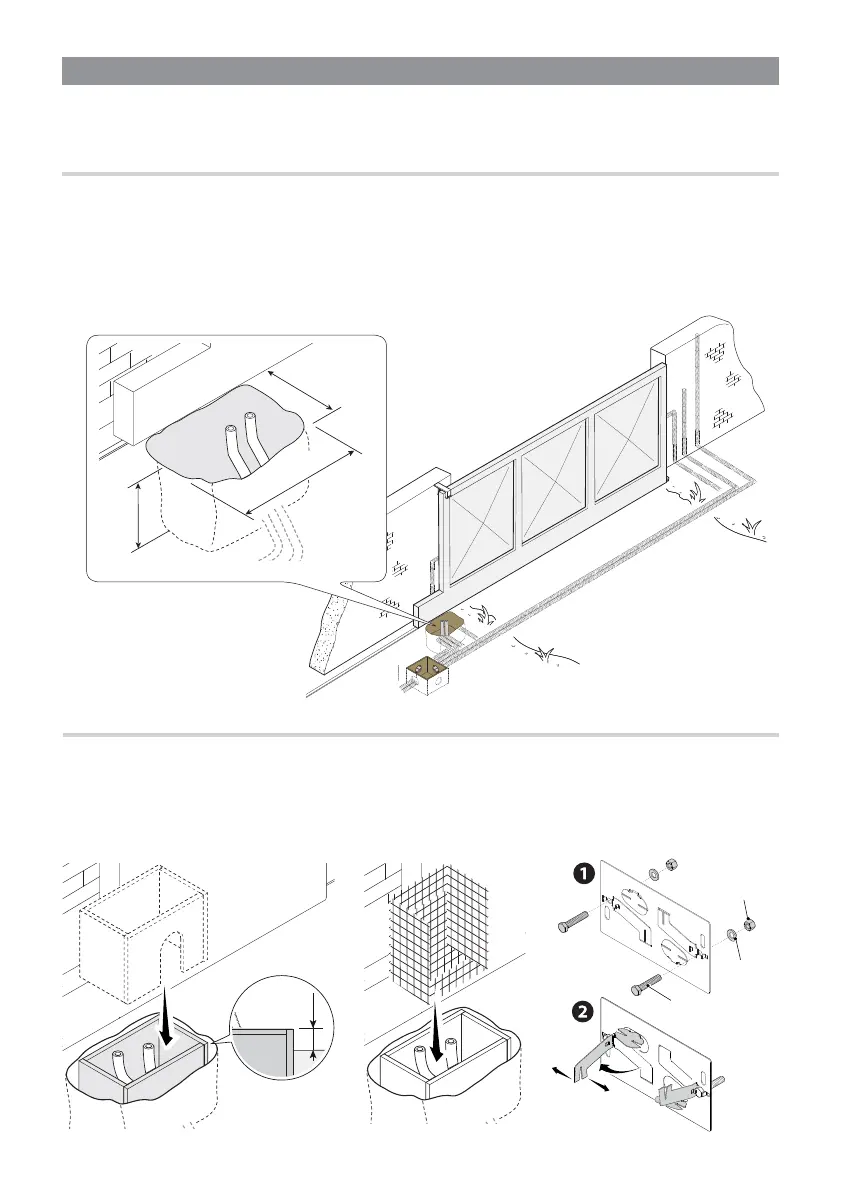

POSA DELLA PIASTRA DI FISSAGGIO
Preparare una cassa matta di dimensioni maggiori alla piastra di fi ssaggio e inserirla nello scavo. La cassa matta
deve sporgere di 50 mm dal livello del suolo.
Inserire una griglia di ferro all’interno della cassa matta per armare il cemento.
Inserire le viti nella piastra di fi ssaggio e bloccarle con le rondelle e i dadi. Estrarre le zanche preformate con un
cacciavite o una pinza.
INSTALLAZIONE
⚠
Le seguenti illustrazioni sono solo esempi in quanto lo spazio per il fi ssaggio dell’automazione e degli accessori
varia a seconda della zona di installazione. Spetta all’installatore scegliere la soluzione più adatta.
POSA DEI TUBI CORRUGATI
Fare lo scavo per la cassa matta.
Preparare i tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.
Per il collegamento del motoriduttore si consiglia un tubo corrugato Ø 40 mm, per gli accessori invece, si
consigliano tubi Ø 25 mm.
Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.
