STOP TOTALE da pulsante (contatto 1-2)
Di default, la funzione è abilitata.
Per disabilitarla:

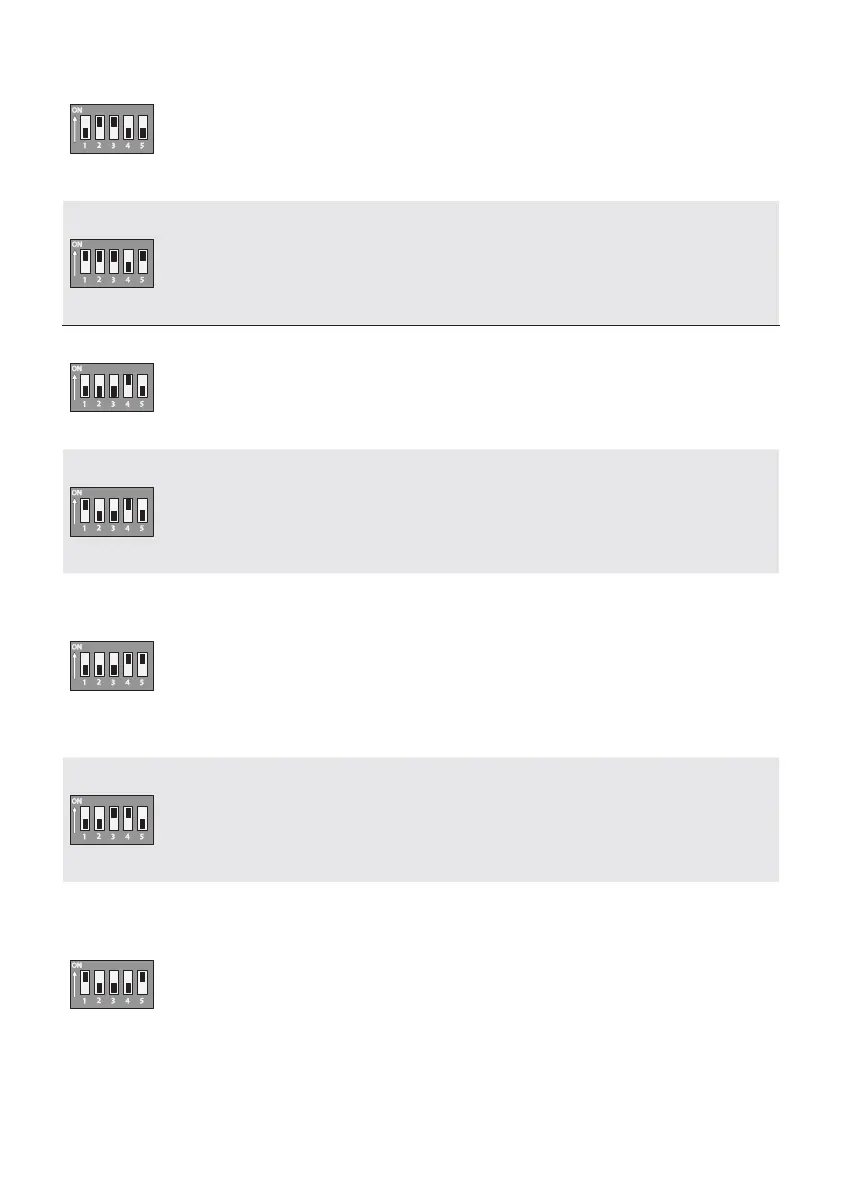

selezionare i DIP come indicato e premere il tasto P1 sulla scheda. Il LED lampeggia e il buzzer suona
2 volte.
Per ritornare all'impostazione di default, premere di nuovo P1. Il LED rimane acceso e il buzzer suona
per 1 s.
Auto-apprendimento della corsa
Selezionare i DIP come indicato e premere il tasto P1 sulla scheda.
Il cancello eseguirà una serie di manovre per la determinazione dei punti di finecorsa e di rallentamento.
Durante la taratura, il LED rosso lampeggia. A taratura avvenuta, il buzzer suona per 1 s.
Se la taratura non è andata a buon fine, il LED lampeggia velocemente e il buzzer suona 4 volte.
È possibile interrompere l’operazione di auto-apprendimento della corsa premendo il tasto P1.
Ingresso su contatto 2-CX
Di default, la funzione è disabilitata.
Per abilitarla:
selezionare i DIP come indicato e premere il tasto P1 sulla scheda. Il LED rimane acceso e il buzzer
suona per 1 s.
Per ritornare all'impostazione di default, premere di nuovo P1. Il LED lampeggia e il buzzer suona 2 volte.
Riapertura durante la chiusura o attesa ostacolo (contatto 2-CX)
Di default, la funzione è in riapertura durante la chiusura.
Per abilitare in attesa ostacolo:
selezionare i DIP come indicato e premere il tasto P1 sulla scheda. Il LED rimane acceso e il buzzer
suona per 1 s.
Per ritornare all'impostazione di default, premere di nuovo P1. Il LED lampeggia e il buzzer suona 2 volte.
Auto-apprendimento della corsa parziale
Con il pulsante di comando (7) della scheda, portare il cancello nella posizione di apertura parziale
desiderata.
Selezionare i DIP come indicato e premere il tasto P1 sulla scheda. Il LED rimane acceso e il buzzer
suona per 1 s.
Per ritornare all'impostazione di default, premere di nuovo P1. Il LED lampeggia e il buzzer suona 2 volte.
Se l'apertura parziale non rientra nei limiti minimi e massimi impostati di default, il LED lampeggia
velocemente
e il buzzer suona 4 volte.
APRE-CHIUDE-INVERSIONE o APRE-STOP-CHIUDE-STOP da pulsante (contatto 2-7)
Di default, la funzione è APRE-CHIUDE-INVERSIONE.
Per abilitarla in APRE-STOP-CHIUDE-STOP:
selezionare i DIP come indicato e premere il tasto P1 sulla scheda. Il LED rimane acceso e il buzzer
suona per 1 s.
Per ritornare all'impostazione di default, premere di nuovo P1. Il LED lampeggia e il buzzer suona 2 volte.
Chiusura automatica
Di default, la funzione è disabilitata.
Per abilitarla:
selezionare i DIP come indicato e premere il tasto P1 sulla scheda. Il LED rimane acceso e il buzzer
suona per 1 s.
Per ritornare all'impostazione di default, premere di nuovo P1. Il LED lampeggia e il buzzer suona 2 volte.
L’attesa prima della chiusura automatica parte dal raggiungimento del punto di finecorsa in apertura per
un tempo regolabile mediante trimmer A.C.T.
⚠
La chiusura automatica non si attiva nel caso in cui intervengano i dispositivi di sicurezza per la
rilevazione di un ostacolo, dopo uno Stop totale o in caso di mancanza di tensione.
