CAME BY Series User Manual

13

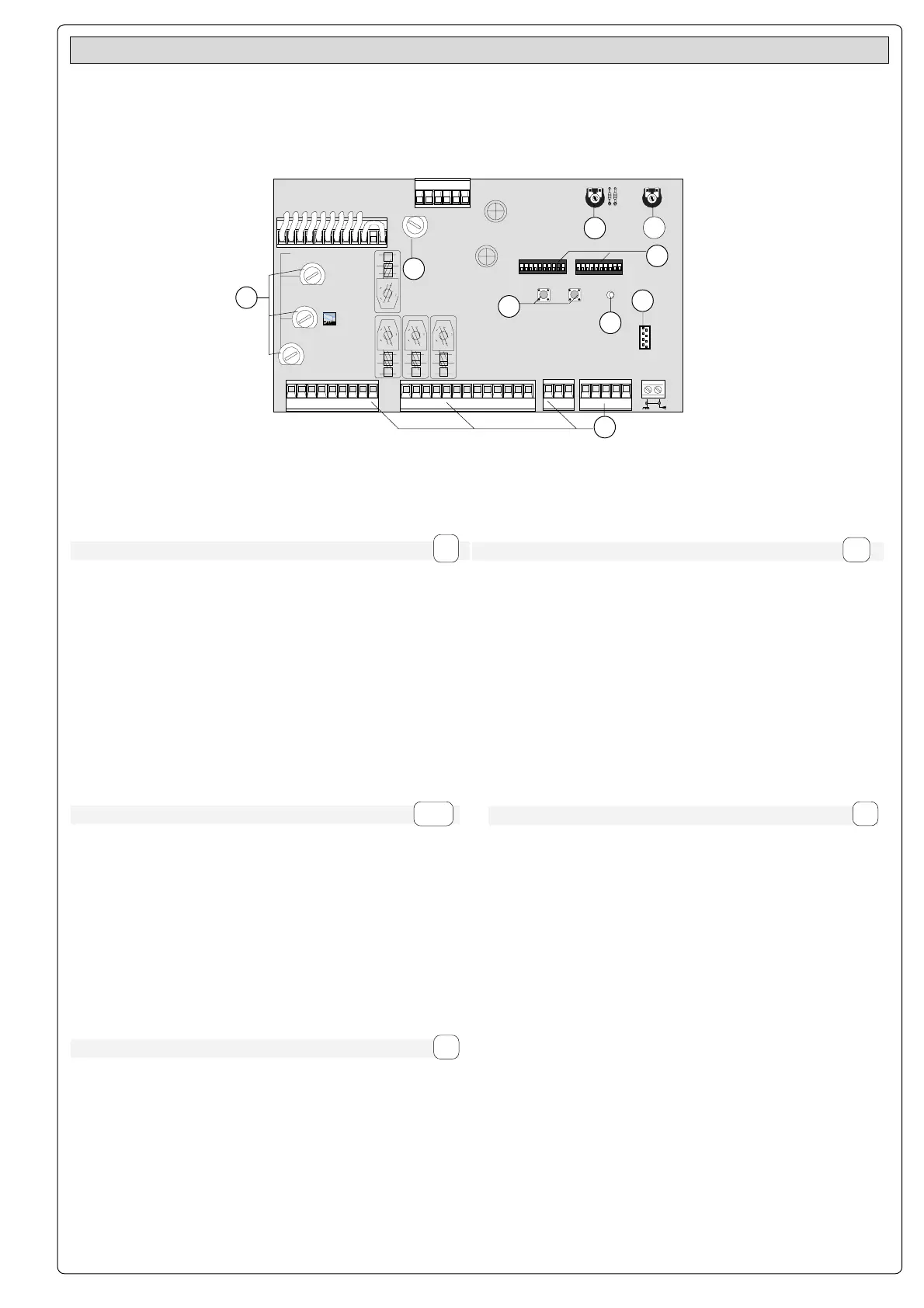

SCHEDA BASE - MOTHERBOARD - CARTE BASE - GRUNDPLATINE - TARJETA BASE
CH1
T.C.A.
AP.PARZ.
AF
ZT4
2
1
34
5
67
8910
ON
1211 13 14 15 16 17 18 19 20
ON
CH2
FUS.LINEA 5A
FUSIBILE
ACCESSORI 2A
DIS. 25215
7
4
8
6
3
9
5
1
2
MAIN COMPONENTS
1 Terminal block for external connections
2 8A line fuse
3 2A accessories fuse
4 Socket AF radiofrequency board (see table)
5 Radio-code save buttons
6 "Function selection" Dip-switch
7 Trimmer AP.PARZ.: Partial opening adjustment
8 Trimmer TCA: automatic closing time adjustment
9 Radio-code LED
GB
HAUPTKOMPONENTEN
1 Anschluss-Klemmenleiste
2 8A-Sicherung Leitungs
3 2A-Sicherung Zubehörs
4 Steckanschluß Funkfrequenze-Platine AF (sehen Tabelle)
5Knöpfe zum Abspeichern der Radiocodes
6 "Funktionswahl" Dip-switch
7 Trimmer AP.PARZ.: Einstellung Teilöffnung
8 Trimmer TCA: Einstellung Zeiteinstellung Schließautomatik
9 LED Kontrolleuchte zur Anzeige von Radiocode
D
COMPONENTES PRINCIPALES
1 Caja de bornes para las conexiónes
2 Fusibles de línea 8A
3 Fusible accesorios 2A
4 Conexión tarjeta radiofrecuencia AF (vedas tabla)
5 Botones de memorización del código radio
6 Dip-switch "seleción función"
7 Trimmer AP.PARZ.: regulación apertura parcial
8 Trimmer TCA: regulación cierre automático
9 Indicador luminoso código radio
E
COMPOSANTS PRINCIPAUX
1 Plaque à bornes pour les branchements
2 Fusibles de ligne 8A
3 Fusible accessoires 2A
4 Branchement carte radiofréquence AF (voir tableau)
5 Boutons mise en mémoire code radio et
programmation
6 Dip-switch "sélection fonction"
7 Trimmer AP.PARZ.: réglage ouverture partielle
8 Trimmer TCA: réglage temps de fermeture
automatique
9 LED de segnalisation code radio
F
COMPONENTI PRINCIPALI
1 Morsettiere di collegamento
2 Fusibili di linea 8A
3 Fusibile accessori 2A
4 Innesto scheda radiofrequenza AF (vedi tabella)
5 Pulsanti memorizzazione codice radio
6 Dip-switch "selezione funzioni"
7 Trimmer AP.PARZ.: regolazione apertura parziale
8 Trimmer TCA: regolazione tempo di chiusura auto-
matica
9 LED di segnalazione codice radio
I

CAME BY Series Specifications

General

Warranty	2 years
Max Thrust	600 N
Power Supply	230 V AC
Max Door Surface Area	12 m²
Safety Features	Obstacle detection
Motor Power	150 W
Voltage	230 V
Power	150 W
