CAME F7000 User Manual

8

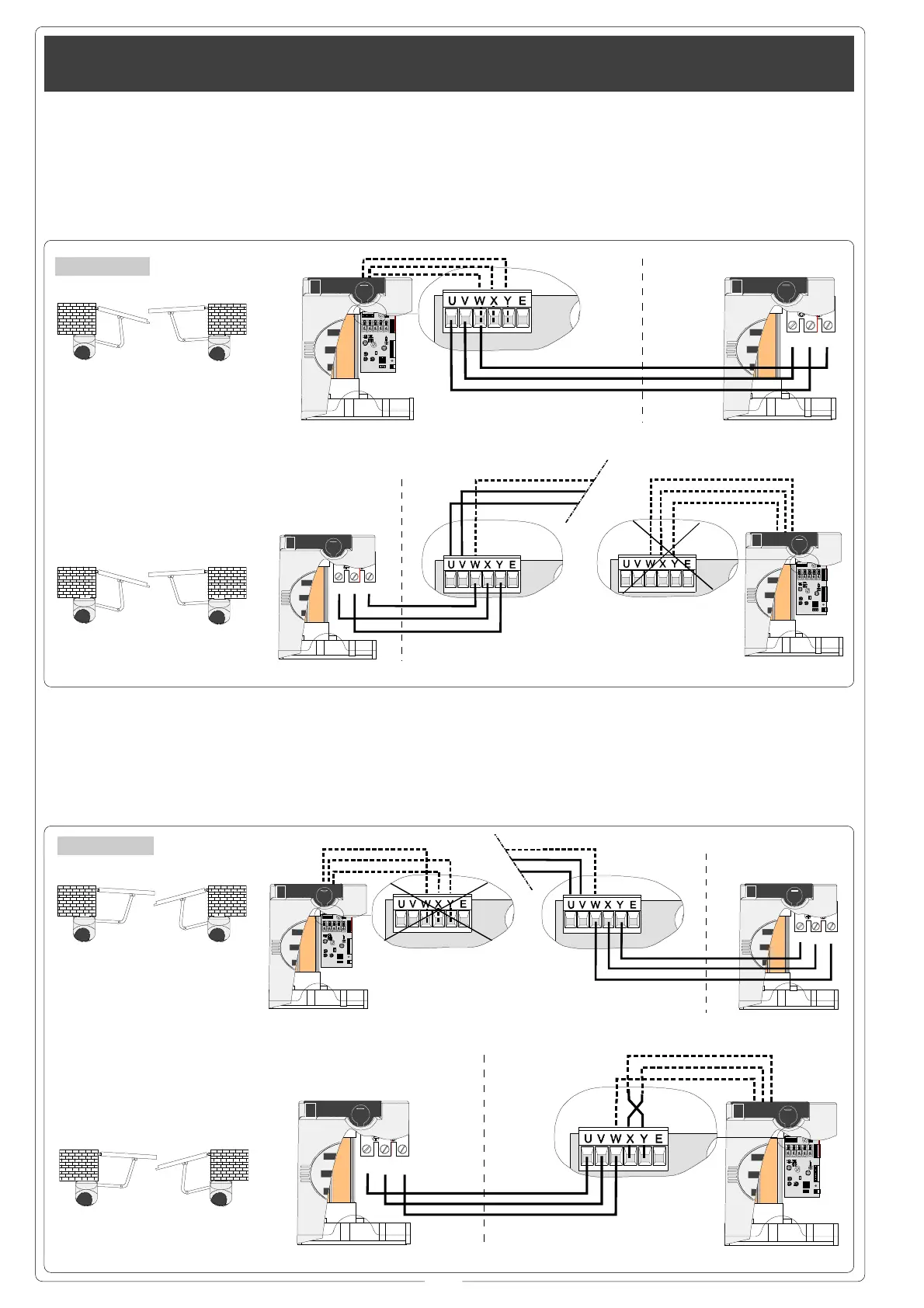

Collegamenti elettrici al quadro ZF1 con cancello a 2 ante // Electrical connections to the ZF1 board with two-door gate
Branchements électriques au tableau ZF1 avec grille à deux portails // Stromanschlüsse an die Schalttafel ZF1 bei einem Tor mit
zwei Torflügeln // Conexiones eléctricas al cuadro ZF1 con cancela de dos hojas
Per cancelli con anta
sinistra ritardata in
chiusura, predispor-
re il collegamento
come indicato in
figura 1.
Per cancelli con anta
destra ritardata in
chiusura, predispor-
re il collegamento
come indicato in
figura 2.
For gates with a de-
layed-closure right-
hand door, prepare
the connection as
shown in figure 2.
Prévoir le
branchement
comme indiqué sur
la figure 2 pour les
grilles avec portail
droit retardé en
fermeture.
Für Tore, bei denen
der rechte Torflügel
verzögert schließt, die
Anschlüsse wie auf
Abbildung 2
dargestellt
durchführen.
Para cancelas con
hoja derecha retar-
dada en el cierre,
realice la conexión
como muestra la fi-
gura 2.
For gates with a de-
layed-closure left-
hand door, prepare
the connection as
shown in figure 1.
Prévoir le
branchement comme
indiqué sur la figure
1 pour les grilles
avec portail gauche
retardé en fermeture.
Für Tore, bei denen
der linke Torflügel
verzögert schließt, die
Anschlüsse wie auf
Abbildung 1
dargestellt
durchführen.
Para cancelas con
hoja izquierda retar-
dada en el cierre,
realice la conexión
como muestra la fi-
gura 1.
Fig/Abb. 1
Fig/Abb. 2
F 7000
SX
F 7001
DX
F 7001
SX
F 7000
DX
U
VW
2143
PROG
F 7001F 7000
2143
PROG
U
VW
V=X
U=Y
W=W
F 7001
F 7000
F 7000
SX
F 7001
DX
F 7001
SX
F 7000
DX
U
VW
2143
PROG
F 7001
F 7000
F 7001F 7000
U
VW
2143
PROG
Y=V
X=U
W=W
