CAME F7001 User Manual

9

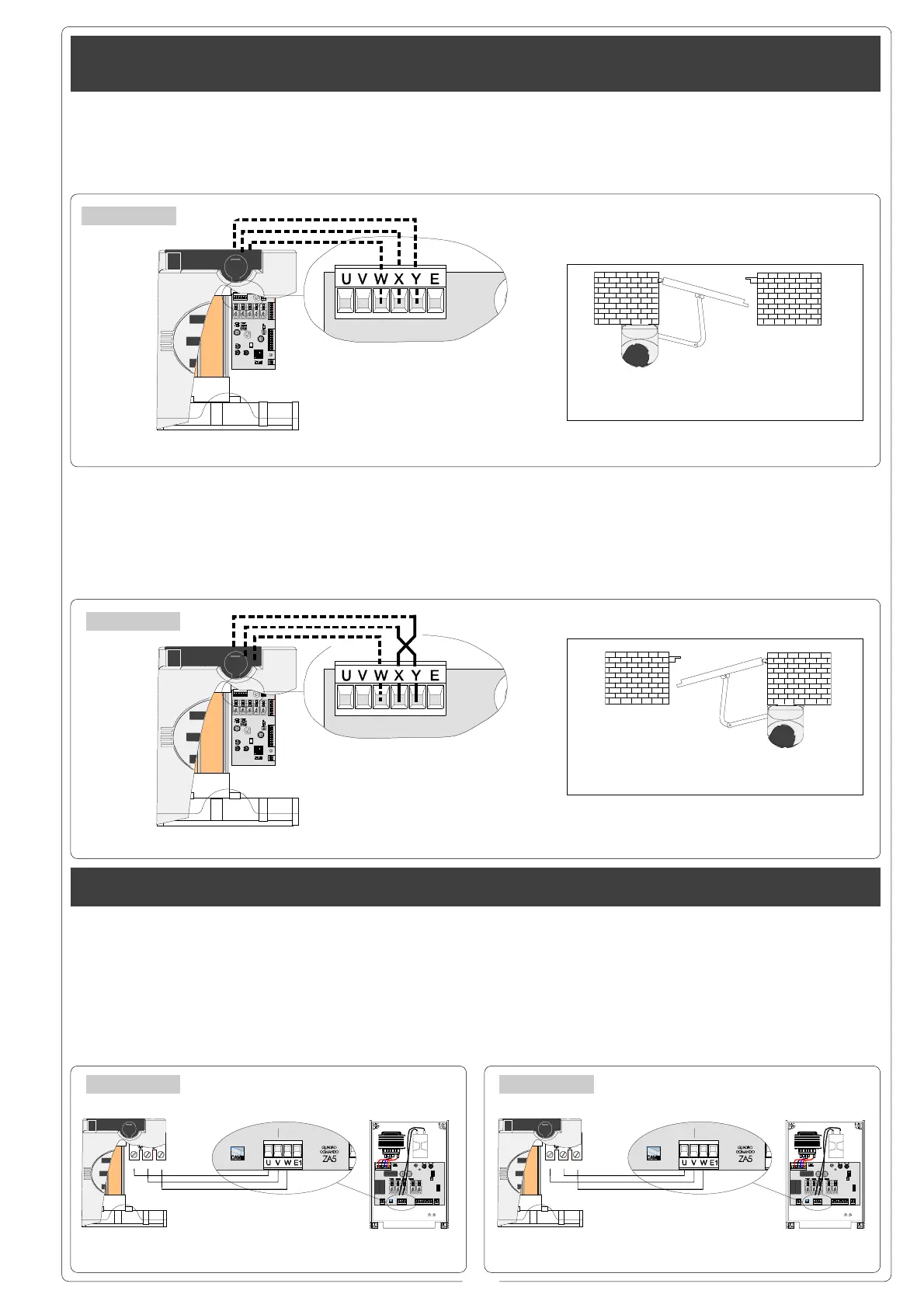

Collegamenti elettrici al quadro ZF1 con cancello a un'anta // Electrical connections to the ZF1 board with one-door gate
Branchements électriques au tableau ZF1 avec grille à un portail // Stromanschlüsse an die Schalttafel ZF1 bei einem Tor mit ein
Torflügeln // Conexiones eléctricas al cuadro ZF1 con cancela de uno hoja
Il motoriduttore è
predisposto per
cancelli con anta a
sinistra (figura 1).
Per cancelli con anta
a destra, predisporre
il collegamento
come indicato in
figura 2.
F 7000
SX
Fig/Abb. 1
F 7000
DX
Fig/Abb. 2
Collegamenti elettrici al quadro elettrico ZA5 // Electrical connections to the ZA5 board // Branchements électriques au tableau ZA5
Stromanschlüsse an die Schalttafel ZA5 // Conexiones eléctricas al cuadro ZA5
F 7000
F 7000
Collegamento
elettrico per cancello
con anta a sinistra
(vista interna) fig.1,
con anta a destra
fig.2.
Fig/Abb. 1 Fig/Abb. 2
F 7001
U
VW
FUSI BILI LINEA 5A
QUADRO
COMANDO
ZA5
FUSI BILE CENTRALINA 3.15A
T.L .
T.C.A.
1 2
1234
L1L2
U
VW
FUSI BILI LINEA 5A
QUADRO
COMANDO
ZA5
FUSI BILE CENTRALINA 3.15A
T.L .
T.C.A.
1 2
1234
L1L2
F 7001
Branchement
électrique pour grille
avec portail à
gauche (vue interne)
fig. 1, avec portail à
droite fig. 2.
Die Anschlüsse bei
Toren mit Torflügel auf
der linken Seite
(Innenansicht) wie auf
Abb. 1 durchführen,
für Tore mit Torflügel
auf der rechten Seite
wie auf Abb. 2.
Conexión eléctrica
para cancela con
hoja a izquierda (vis-
ta interior) fig.1, con
hoja a derecha fig.2.
The gearmotor is
prepared for gates
with a left-hand door
(figure 1).
For gates with a right-
hand door, prepare
the connection as
shown in figure 2.
Le motoréducteur
est prévu pour les
grilles avec portail à
gauche (figure 1).
Prévoir le
branchement comme
indiqué sur la figure
2 pour les grilles
avec le portail à
droite.
Der Getriebemotor ist
für Tore mit einem
Torflügel auf der
linken Seite ausgelegt
(Abb. 1).
Für Tore mit einem
rechten Torflügel die
Anschlüsse wie auf
Abbildung 2
dargestellt
durchführen.
El motorreductor
está preajustado
para cancelas con
hoja a la izquierda
(figura 1).
Para cancelas con
hoja a la derecha,
realice la conexión
como muestra la fi-
gura 2.
Electrical connection
for gates with left-
hand door (internal
view) fig.1, with right-
hand door fig.2.
2143
PROG
2143
PROG
