CAME V0670 Quick Start Guide

4
75 mm
180 mm
46 mm
CAME
115 mm
87 mm
225 mm
24
ZF2
AF
QUADRO COMANDO
FUSIBILE ACCES. 1,6A
12
0
L1T L2T
CT
-T.R.2.M.+
-T.C.A.+
-T.L.+
FUSIBILE
LINEA
5A
10 11 1 2 5 7 C1
UVW XYE
L
N
PROG.
24
ZF2
AF
QUADRO COMANDO
FUSIBILE ACCES. 1,6A
12
0
L1T L2T
CT
-T.R.2.M.+
-T.C.A.+
-T.L.+
FUSIBILE
LINEA
5A
10 11 1 2 5 7 C1
UVWXY E
L
N
PROG.
1
2
3
4
10
9
8
7
6
5
ITALIANO - ENGLISH - ESPAÑOL
COMPONENTI PRINCIPALI // MAIN COMPONENTES // PRINCIPALES COMPONENTES

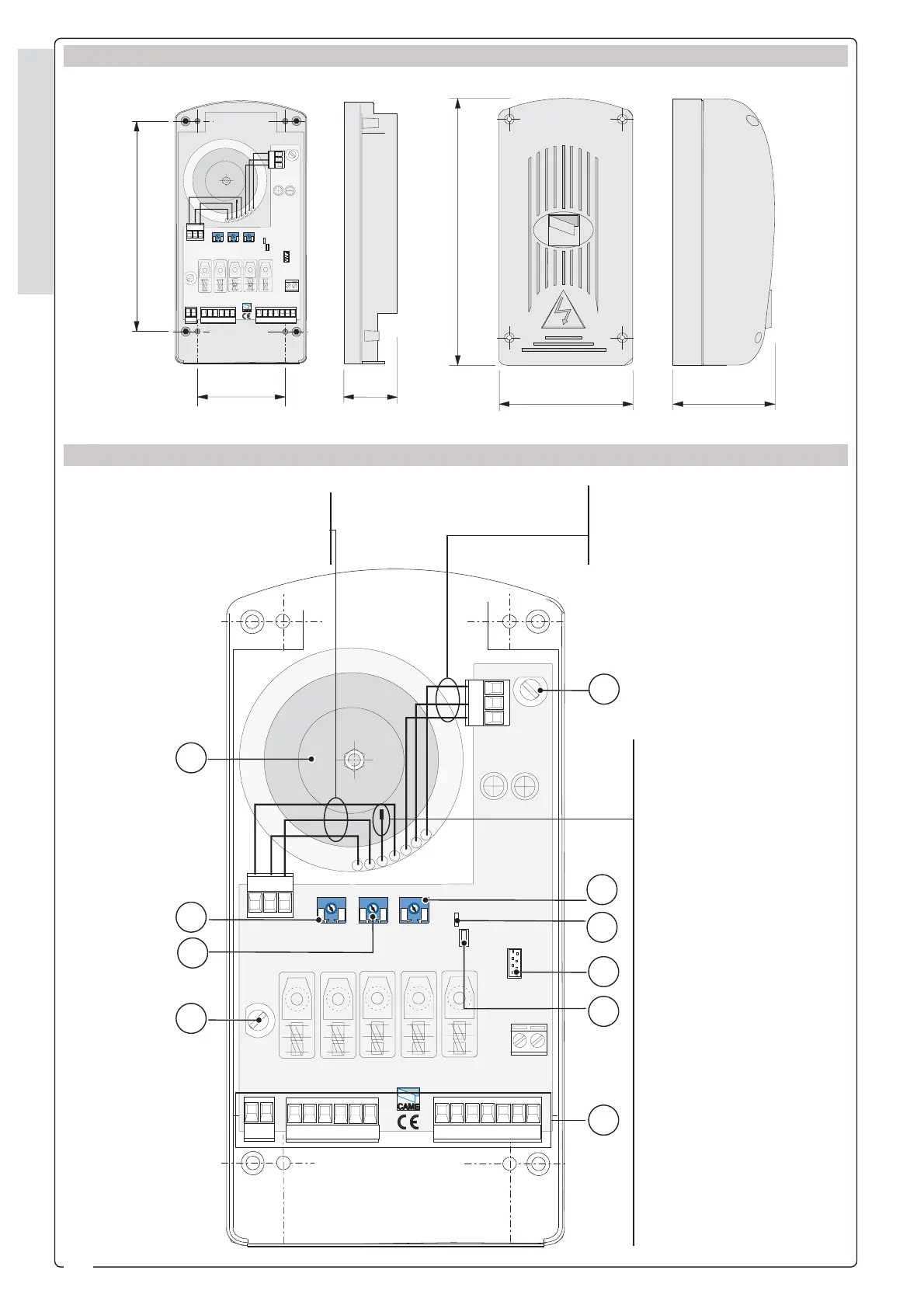

MISURE DI INGOMBRO // EXTERNAL DIMENSIONS // DIMENSIONES MÁXIMAS
LT1 = Blu - Blue - Azul
LT2 = Bianco - White - Blanco
CT = Nero - Black - Negro
24 = Rosa - Pink - Rosa
12 = Viola - Purple - Violeta
0 = Rosso - Red - Rojo
CT = Marrone - Brown
- Marrón
Cavo per aumentare
la coppia motore, per
utilizzarlo, scollegare
ed isolare il cavo nero
ed inserire il cavo
marrone nel morsetto
CT.
Cable for increasing
motor torque to use it,
disconnect and insulate
the black cable and
insert the brown cable
into the terminal board
CT.
Cable para aumentar
el par motor, para
utilizarlo, desconecte
y aísle el cable negro
y conecte el cable
marrón en el borne CT.
