CAME ZBX7 User Manual

-19-

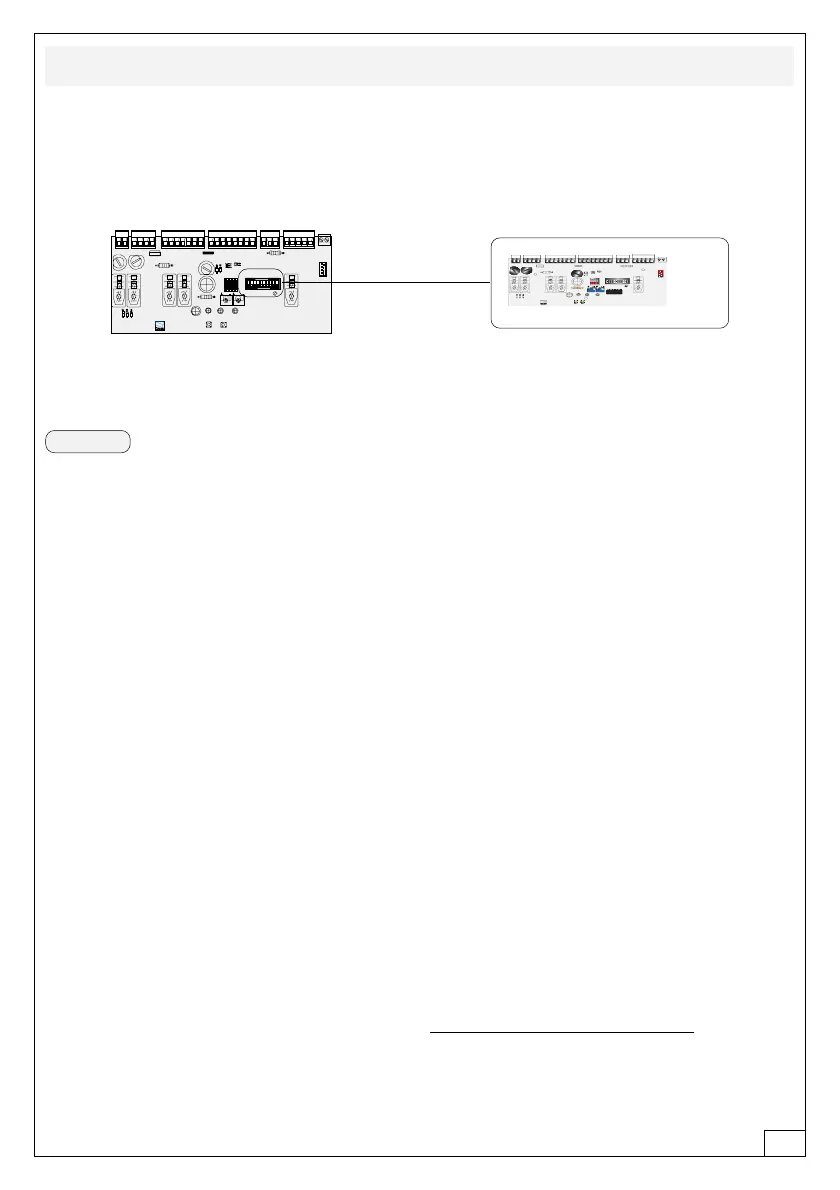

SELEZIONI FUNZIONI - SELECTION OF FUNCTIONS - SÉLECTION FONCTIONS
FUNKTIONSWAHL - SELECCIÓN DE LAS FUNCIONES
DIP-SWITCH 10 VIE / 10-WAY DIP-SWITCH / DIP-SWITCH 10 VOIES
ZEHNWEG-DIP-SWITCH / DIP-SWITCH 10 VÍAS
FUS. ACCESSORI 1A
21 345678910
ON
FUSIBILI
LI N EA 5 A
FUS. A CC ESSORI 1A
AF
ZBX7
QUADRO COMANDO
2143
2
1
3
4
5
6
7
8910
ON
AP.PARZ.
T.C.A.
ITALIANO
1 ON Chiusura automatica attivata; (1 OFF - disattivata)
2 ON "Apre-stop-chiude-stop" con pulsante (2-7) e radiocomando (scheda AF
inserita) attivata;
2 OFF "Apre-chiude" con pulsante (2-7) e radiocomando (scheda AF inserita)
attivata;
3 ON "Sola apertura" con radiocomando (scheda AF inserita) attivata;
(3 OFF - disattivata)
4 OFF "Uomo presente" (esclude il funzionamento del radiocomando) disattivata;
(4 ON - attivata)
5 ON Prelampeggio attivato; (5 OFF - disattivato)
6 ON Rilevazione di presenza ostacolo attivata; (6 OFF - disattivata)
7 OFF Riapertura in fase di chiusura attivata; con dispositivo di sicurezza collegato
ai morsetti 2-C1, (se non viene utilizzato il dispositivo, selezionare il dip in
ON)
8 OFF Stop parziale attivata; con dispositivo di sicurezza collegato ai morsetti 2-C3,
(se non viene utilizzato il dispositivo, selezionare il dip in ON)
9 OFF Stop totale attivata con dispositivo di sicurezza collegato ai morsetti 1-2, (se
non viene utilizzato il dispositivo, selezionare il dip in ON)
10 OFF Rallentamenti a finecorsa attivati (solo per cancelli fino a 300 Kg); con
lettore ottico installato (10 ON- disattivati)
NOTA: le selezioni vanno eseguite a motore fermo in posizione di chiusura.
ON
OFF
