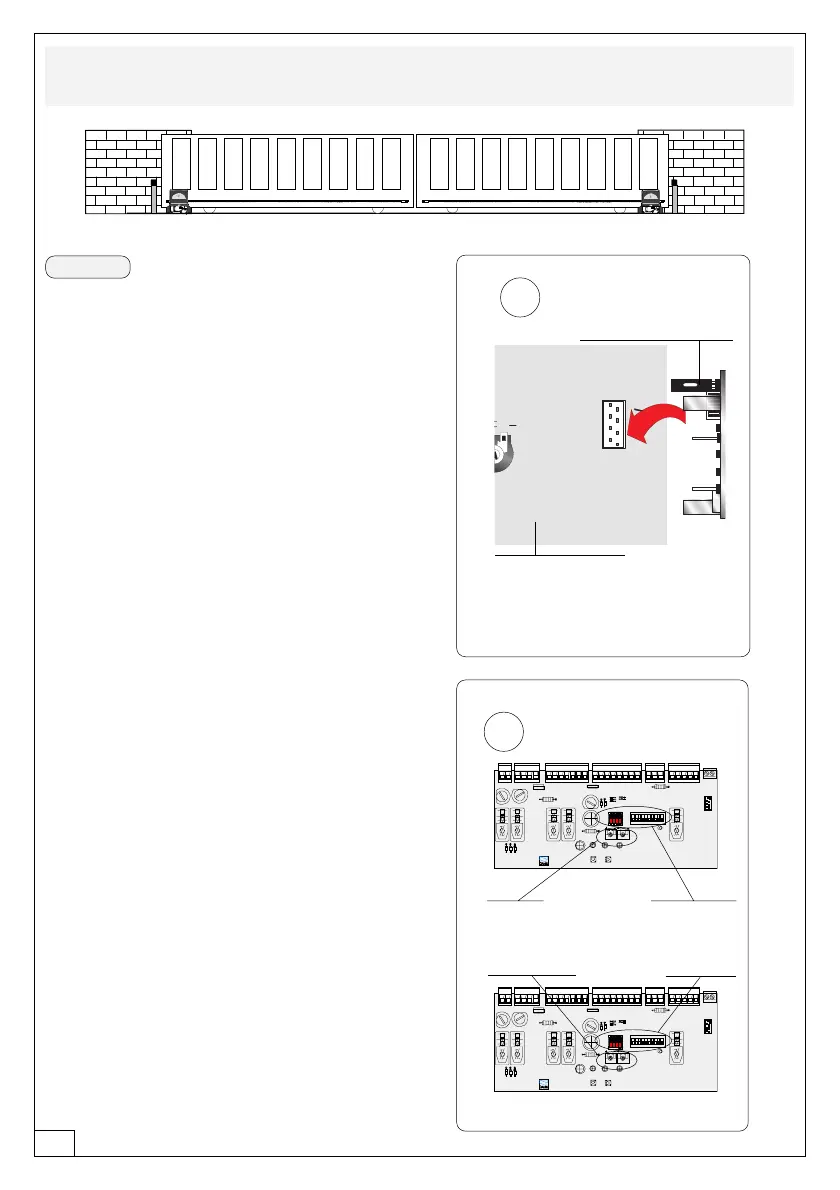

COLLEGAMENTO PER 2 MOTORI ABBINATI - CONNECTIONS FOR 2 COMBINED MOTORS
CONNEXIONS POUR 2 MOTEURS ACCOUPLÉS
ANSCHLUSSE FÜR 2 PARALLELGESCHALTETEN MOTOREN - CONEXIÓN PARA 2 MOTORES ACOPLADOS
ITALIANO
Nel caso d'installazione di due motori
abbinati, procedere nel seguente
modo:
- Coordinare il senso di marcia dei
motoriduttori "A" e "B", modificando
la rotazione del motore "B" (vedi
collegamento finecorsa);
- Assicurarsi che sia inserito il ricevi-
tore radio (AF) sul quadro del motore
"A" (1);
- Su entrambi i quadri devono essere
fatte le stesse regolazioni e funzioni
(2);
- Eseguire i collegamenti elettrici tra
le morsettiere del quadro "A" e "B"
come da «Fig. A»;
- Il pulsante di apertura parziale (2-3P)
va collegato sulla morsettiera del
quadro del motore interessato;
N.B. Per comandare le automazioni
con l'utilizzo del radiocomando
occorre, memorizzare il codice del
trasmettitore sul canale CH2 della
scheda base del motore "A" (vedi
programmazione radiocomando).
Dopo aver memorizzato il codice,
collegare i contatti B1-B2 con 2-7. Il
comando di apertura sarà di tipo
«apre-chiude», «apre-stop-chiude-
stop» o «solo apertura», secondo la
disposizione dei dip 2-3, selezionati
su entrambe le schede.
SCHEDA BASE MOTORE "A"
MOTOR "A" MOTHERBOARD
CARTE DE BASE MOTEUR "A"
BASISKARTE MOTOR "A"
TARJETA BASE MOTOR «A»
SCHEDA RADIOFREQUENZA "AF"
"AF" RADIO FREQUENCY BOARD
CARTE FREQUENCE RADIO "AF"
RADIOFREQUENZKARTE «AF»
TARJETA RADIOFRECUENCIA
1
C
.A .
A F43S /S M
FUNZIONI
FUNCTIONS
FONCTIONS
FUNKTIONEN
FUNCIONES
REGOLAZIONI
SETTING
RÉGLAGES
EINSTELLUNGEN
REGULACIONES
2
FUS. ACCESSORI 1A
2143
A
B
