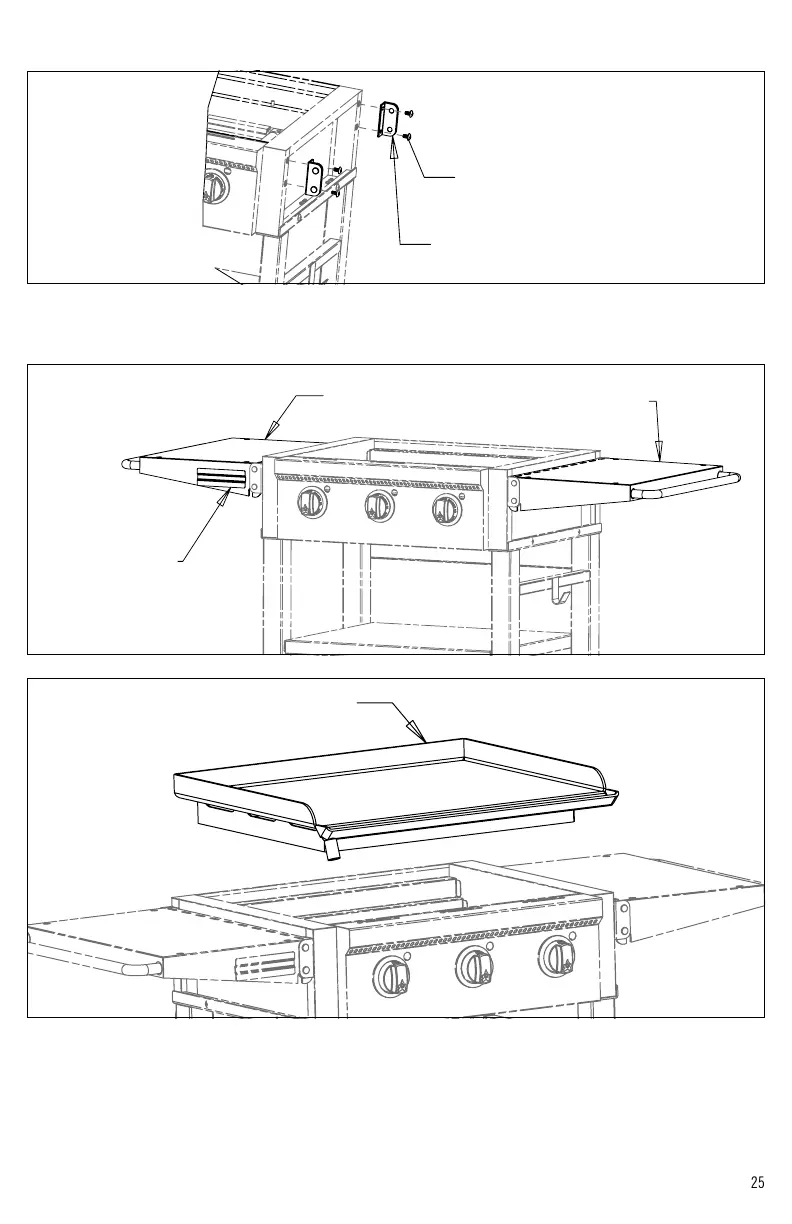

13. Monter les 4 supports pour étagères comme indiqué à la Figure 5. (Remarque : ne pas serrer les boulons à fond avant de
monter les étagères.)
SUPPORT DE L'ÉTAGÈRE (4)
CCH-6
BOULON M6 X 16 (8)
FIG 5
14. Installez les poignées de tablettes comme le montre
15. Monter les étagères latérales en insérant les crochets sur leur emplacement inférieur du support. Soulever l’étagère et l’insérer
dans son emplacement supérieur en la faisant pivoter. Abaisser l’étagère pour la fixer en place. Voir Figure 6. (Remarque :
l’étagère qui comporte le support pour le bac de récupération des graisses doit être monté du côté gauche du barbecue.)
ÉTAGÈRE DE GAUCHE (1)
FTG600-3
ÉTAGÈRE DE DROITE (1)
FTG600-4
BAC DE RÉCUPÉRATION
DES GRAISSES DE LA PLAQUE
FIG 6
16. Serrer les vis des supports des étagères montées au point 13.
PLAQUE
(1)
FTG475-5
FIG 7
17. Monter la plaque comme indiqué à la Figure 7.
