Connex ion de la t a ble de cuisson a u ré sea u
d’alim ent at ion
Cette t able de cuisson ne doit être connectée au réseau d’alim entation que par du
personnel qualifié.
Avant de connecter la t able de cuisson au réseau d’alim entation, vérifiez que :
1. le circuit dom estique est suffisant pour la puissance nécessaire à la table de
cuisson
2. la tension correspond à la valeur indiquée sur la plaque signalétique
3. les sect ions de câble d’alimentat ion peuvent supporter la charge indiquée sur la
plaque signalétique.
Pour raccorder la table de cuisson à l’alimentation du réseau, n’utilisez pas
d’adaptateurs, de réduct eurs ou de dispositifs
de dérivation, car ils peuvent provoquer une surchauffe et un incendie.
Le câble d’alim entation ne doit toucher aucune partie chaude et doit être placé de
façon à ce que sa
tem pérat ure ne dépasse jam ais 75° C en tout point.
Consultez un électricien pour savoir si le systèm e électrique dom est ique est adapté
ou s’il doit êt re m odifié. Tout e m odificat ion ne peut être réalisée que par un
La prise d’alimentation doit être raccordée, conform ém ent à la norm e en

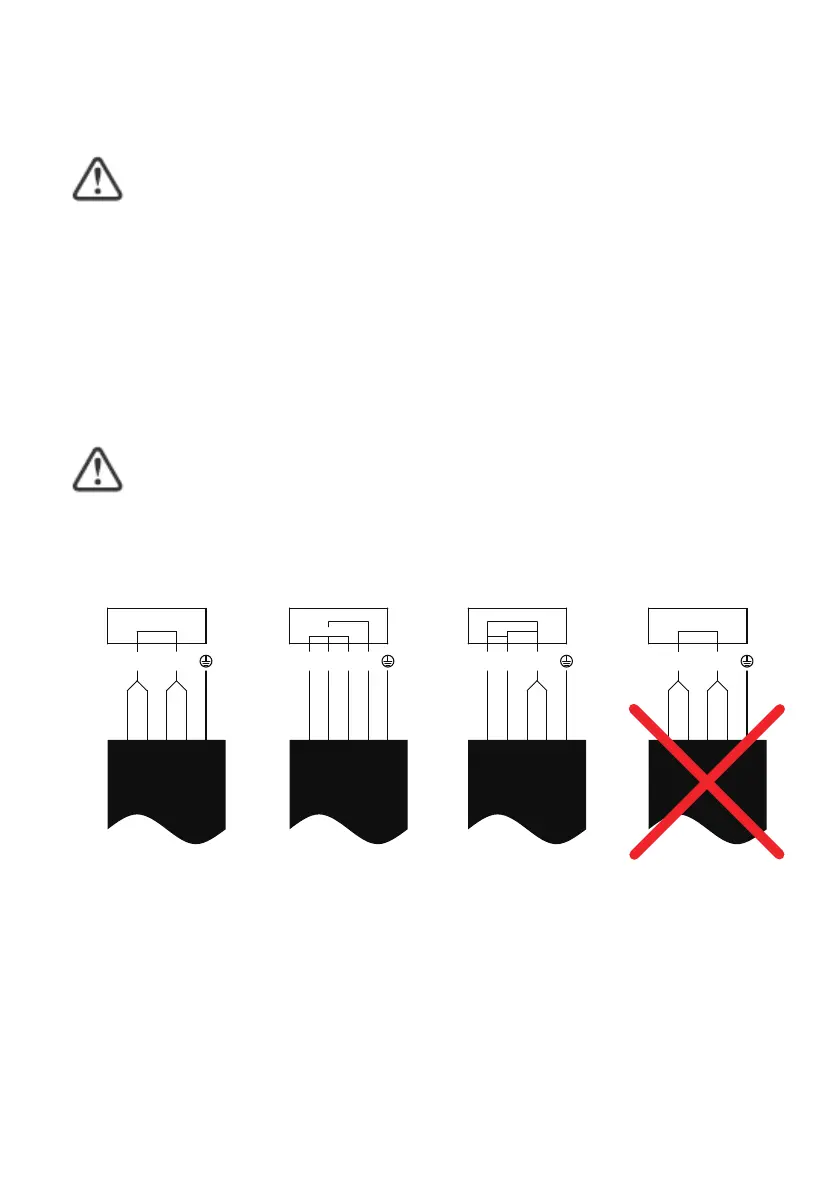

vigueur, à un disj oncteur unipolaire. La m éthode de connexion est illustrée ci-
dessous.
• Si le câble est endom m agé ou s’il doit être rem placé, l’intervention doit être
réalisée par un technicien après-vente munis des outils appropriés, pour éviter
tout accident.
• Si l’appareil est raccordé directem ent au réseau, un disjoncteur omnipolaire
doit être installé avec un espace m inimum de 3 m m entre les contacts.
• L’installateur doit s’assurer que le raccordem ent électrique a été effectué et
qu’il est conform e aux règles de sécurité.
• Le câble ne doit pas être plié ou comprim é.
• Le câble doit être régulièrem ent contrôlé et rem placé uniquem ent par une
personne qualifiée.
220-240V~
L
N
220-240V~
220-240V~
400V~
L1 L2 N
220-240V~
220-240V~
L1 L2 N1 N2
400V~
L1
L2
Marron
Gris
Bleu
Jaune / Vert
Noir
Noir
Noir
Noir
Marron
Marron
Marron
Gris
Gris
Gris
Bleu
Bleu
Bleu
Jaune / Vert
Jaune / Vert
Jaune / Vert
Entrée
Entrée Entrée Entrée
d’alimentatio
d’alimentatio
d’alimentatio
d’alimentatio
d’alimentatio
d’alimentatio
d’alimentatio
d’alimentatio
