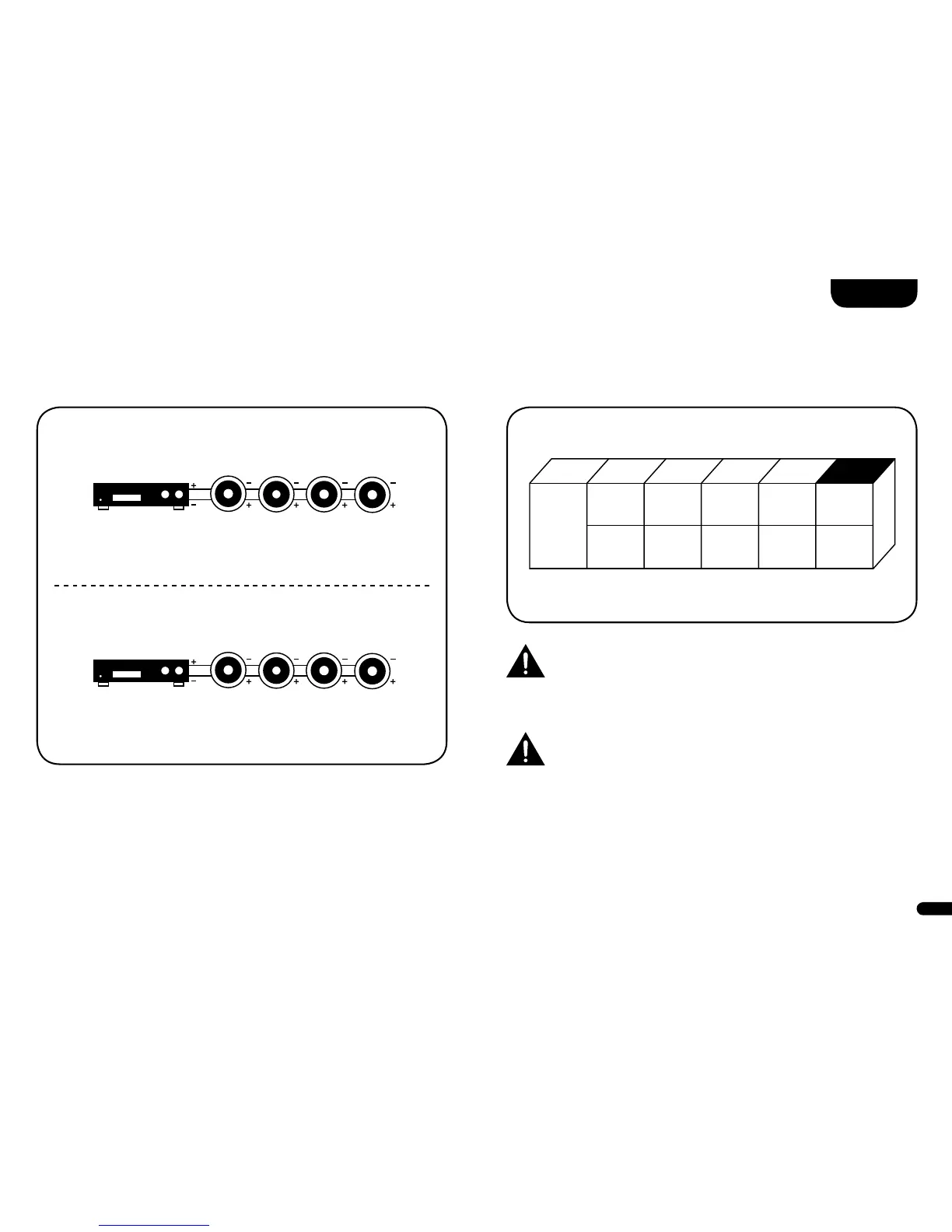

Anschlussbeispiel
100 V Lautsprecher
25 W25 W 25 W100 V / 100 W
Schalterstellung 5
25 W
50 W50 W 50 W100 V / 200 W
Schalterstellung 4
50 W
In der 100 V Übertragungstechnik kommen hauptsächlich Mono-
verstärker zum Einsatz. Wählen Sie die Schalterstellung so, dass
die Summe der Leistung aller angeschlossenen Lautsprecher die
Ausgangsleistung des verwendeten Verstärkers nicht überschreitet.
Achtung! Verwenden Sie die 8 Ω Schalterstellung niemals
an einem 100 V / 70 V Verstärker! Diese Einstellung dient
ausschließlich für den Anschluss eines klassischen HiFI-Stereo-
Verstärkers oder eines Verstärkers mit einem speziellen 8 Ω Ausgang.
Schalterstellung 2 dient lediglich zur Verwendung an
einem 70 V Verstärker und niemals bei einem 100 V
Verstärker! Bei Missachtung kann dies zur Zerstörung des
Lautsprechers und des Verstärkers führen!
Im Auslieferzustand ist die Schalterstellung „5“
8
Ω
X
100
100
50
50
25
25
12,5
100 V
70 V
1 2 3 4 5
