23

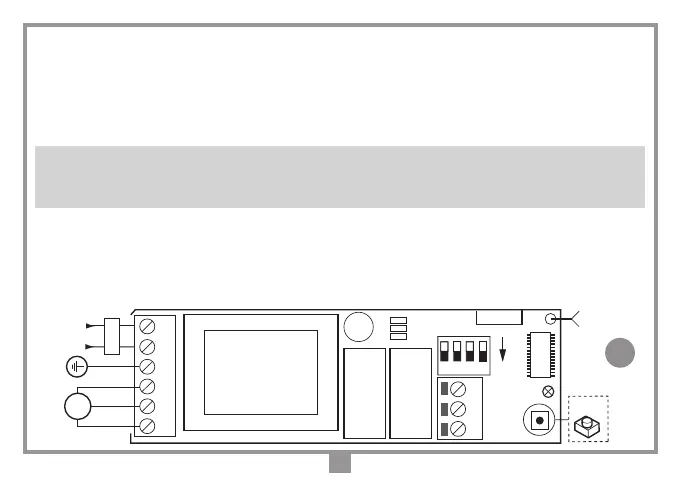

Connexion électrique (fig. 1)
Avant d’effectuer la connexion électrique, contrôler que:
- la tension et la fréquence de la plaquette signalétique correspondent aux données du réseau d’alimentation;
- un interrupteur bipolaire ayant une ouverture des contacts d’au moins 3 mm soit installé en amont de
l’appareil;
- les câbles de branchement soient protégés des contraintes mécaniques.
Attention
!
- un fusible 6,3A (hors fourniture) doit être inserée en série avec l'alimentation 230V.
- aux bornes 7…9 pour circuits externes ne doivent être branchés que des circuits à très basse tension.
2 3 4 5 6
DC0598
1
230V
4321
ON
P1
L
N
M
+
C
F1 F2
R1 R2
7 8 9
T1
T2
COM
ANT
D1
6,3A
Collegamento S504T10 per serrande
S504T10
11-12-2019
DC0598
Description:
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
L1
1
1-2
Alimentation
230Vac 50-60Hz
3
Entrée terre alimentation
4
Sortie moteur
(l phase 1)
5
Sortie moteur
(
commun
)
6
Sortie moteur
(l phase 2)
7
Entrée
T1 (N.O.)
8
Commun
9
Entrée
T2 (N.O.)
L1 Led de signalisation
P1
Bouton de programmation
