Conexión del motor
• Conectar una fase del motor al borne 3 - F1; el común al borne 4 - C; la segunda fase del
motor al borne 5 - F2.
• Conectar la alimentación de 230V a los bornes 1 y 2.
• En caso de rotación contraria del motor, invertir las fases F1 y F2.
Conexión del selector
• Conectar un selector de llave o de botón abre/cierra entre los bornes 7 - 8 - 9
y seleccionar el funcionamiento deseado congurando el interruptor DIP D1
de la siguiente manera:

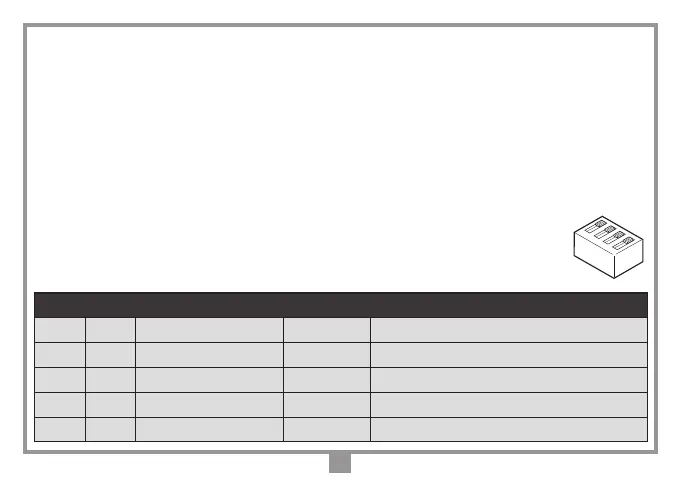

Dip de selección funcionamiento bornes 7, 8, 9
dip 1 dip 2 T1 T2 Note
OFF OFF Apertura Cierre Conguración predeterminada
ON OFF Tecla de control secuencial Temporizado Tecla secuencial = apertura - stop - cierre - stop
OFF ON Apertura Cierre Hombre presente solo durante el cierre
ON ON
Apertura Cierre Hombre presente en apertura y cierre
1
2
3
4
ON
Dip D1
