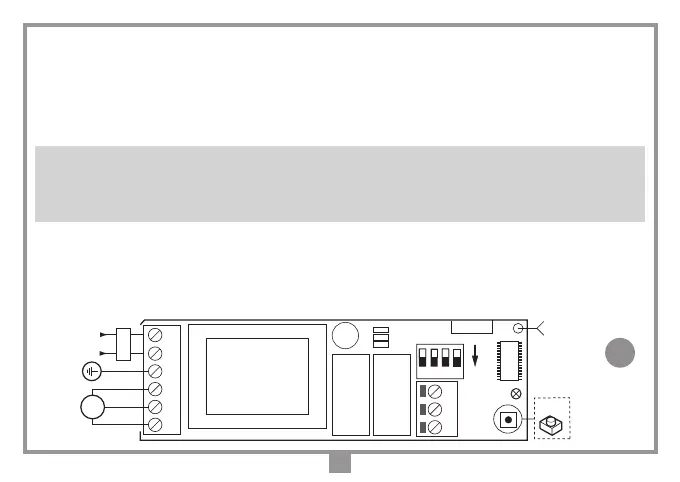

Conexión eléctrica (fig. 1)
Antes de realizar la conexión eléctrica, comprobar que:
- la tensión y la frecuencia indicadas en la placa de características coincidan con las de la instalación de
alimentación;
- está incorporado antes del aparato un interruptor bipolar con apertura de los contactos de 3 mm como mín.;
- los cables de conexión están protegidos contra los esfuerzos mecánicos;
Atención !
- un fusible 6,3A (no se entregan con el equipo) debe conectarse en serie con la alimentación 230V.
- con los bornes (7…9) para circuitos exteriores se deben conectar únicamente circuitos de bajísima tensión
de seguridad .
2 3 4 5 6
DC0598
1
230V
4321
ON
P1
L
N
M
+
C
F1 F2
R1 R2
7 8 9
T1
T2
COM
ANT
D1
6,3A
Collegamento S504T10 per serrande
S504T10
11-12-2019
DC0598
Description:
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
L1
1
1-2 Alimentación 230Vac 50-60Hz
3 Entrada tierra alimentación
4 Salida motor (fase 1)
5 Salida motor (común)
6 Salida motor (fase 2)
7 Entrada T1 (N.A.)
8 Común
9 Entrada T2 (N.A.)
L1 Led de señalación
P1 Tecla de programación
