• Mémorisation rapide
Ce procédé consiste en la mémorisation à distance d’un nouvel émetteur au moyen d’un autre émetteur déjà mémorisé dans
l’installation. Vu qu'il n'est pas nécessaire de se placer à proximité du récepteur, ce procédé peut être effectué n’importe où (par
exemple auprès d’un quelconque point de vente).
L’activation ou la désactivation du procédé de "mémorisation rapide" s’effectue au moyen du cavalier la dip 4
de la dip-switch D1.
• Dip 4 ON R.MEMO connecté: mémorisation rapide validée.
• Dip 4 OFF R.MEMO déconnecté: mémorisation rapide invalidée.

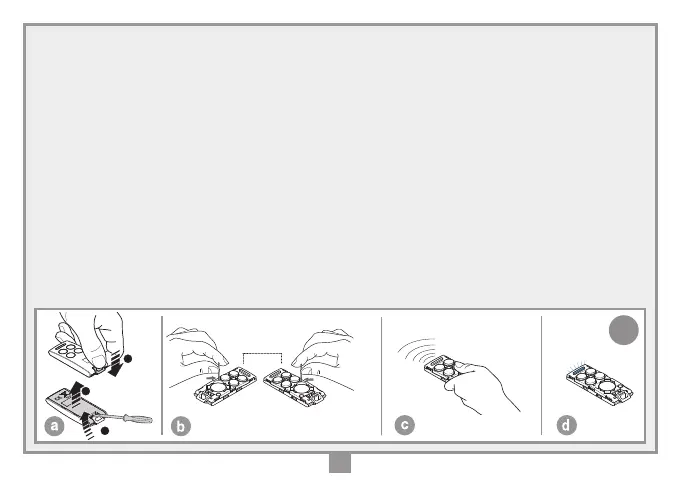

- Enlever la partie supérieure des émetteurs à mémoriser et de celui qui est déjà mémorisé en faisant levier avec un tournevis,
comme le montre la gure (dét. a).
- Placer l'émetteur déja mémorisé A à côté du nouvel émetteur B (dét. b).
- Avec un objet pointu, appuyer et relâcher le bouton MR qui se trouve sur les deux émetteurs (un après l’autre ou simultanément).
- Les leds oranges sur les deux émetteurs se mettent à clignoter lentement .
- Sur l'émetteur A , appuyer sur une touche de canal qui est déjà activée sur le récepteur et la relâcher (dét. c).
- La led du nouvel émetteur B reste allumée pour 3 secondes pour conrmer la mémorisation (dét . d). À ce stade, l'émetteur B
est validé pour la commande du récepteur exactement comme l'émetteur A .
