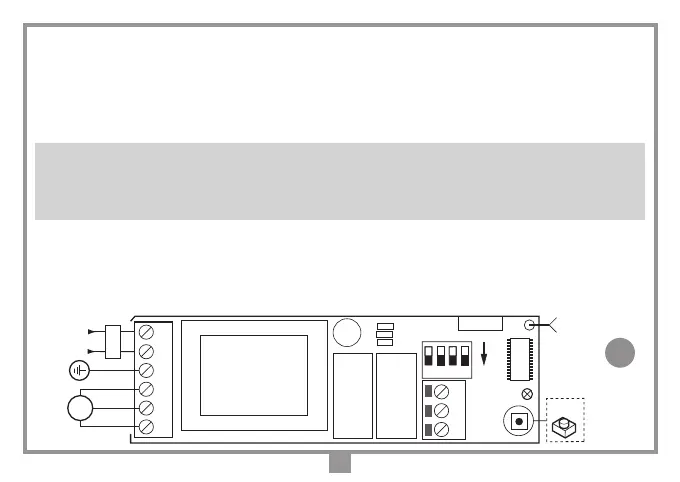

Elektrischer Anschluss (Abb. 1)
Vor dem Ausführen des elektrischen Anschlusses kontrollieren ob die auf dem Geräteschild angegebene
Stromspannung und-frequenz mit der der Stromversorgung übereinstimmt und ob;
- ein zweipoliger Schalter dem Gerät vorgeschaltet ist, der in offener Stellung mindestens 3 mm Abstand
zwischen den Kontakten ermöglicht und ob;
- die Anschlusskabel vor mechanischen Schäden geschützt wurden.
Achtung
!
- eine Sicherung von 6,3A (nicht im Lieferumfang enthalten) muss mit dem 230V Netzteil in Reihe geschaltet werden.
- an die Klemmen (7…9) für die externen Schaltungen dürfen nur Schaltungen mit niedrigster Spannung angeschlossen
werden.
2 3 4 5 6
DC0598
1
230V
4321
ON
P1
L
N
M
+
C
F1 F2
R1 R2
7 8 9
T1
T2
COM
ANT
D1
6,3A
Collegamento S504T10 per serrande
S504T10
11-12-2019
DC0598
Description:
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
L1
1
1-2 Stromversorgung 230Vac 50-60Hz
3 Eingang Erdung Stromversorgung
4 Ausgang Motor (Phase 1)
5 Ausgang Motor (Gemeinsam)
6 Ausgang Motor (Phase 2)
7 Eingang T1 (N.O-Kontakt)
8 Gemeinsam
9 Eingang T2 (N.O-Kontakt)
L1 LED-Anzeige
P1 Programmierungstaste
