• Memorización rápida
Este procedimiento consiste en la habilitación de un nuevo transmisor desde la estación remota mediante la ayuda de otro trans-
misor ya memorizado en la instalación. Visto que no se requiere la presencia del receptor, este procedimiento puede vericarse
en cualquier lugar lejos de la instalación (por ejemplo en su punto de venta de conanza).
La habilitación al procedimiento de "memorización rápida” se activa o desactiva en el receptor moviendo dip 4 del
dip-switch D1.
• Dip 4 ON R.MEMO conectado: memorización rápida habilitada
• Dip 4 OFF R.MEMO desconectado: memorización rápida deshabilitada .

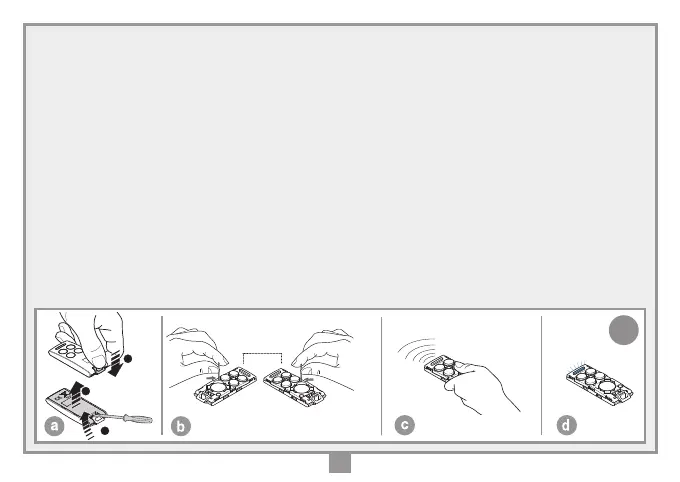

- Quitar la carcasa superior de los transmisores que se han de memorizar y del ya memorizado haciendo palanca como se
ilustra en la gura (det. a).
- Acercar el transmisor A, ya memorizado en el receptor, al transmisor B (det. b).
- Con un objeto puntiagudo apropiado, pulsar y soltar la tecla MR en los dos transmisores (en secuencia o simultáneamente).
- Los led anarannjados de los transmisores relampaguean lentamente.
- Pulsar y soltar en el transmisor A una tecla de canal ya activa en el receptor (det. c).
- El led del nuevo transmisor B permanece encendido por tres segundos para conrmar la memorización (detalle d).
El transmisor B está habilitado para el mando del receptor exactamente como el transmisor A.
