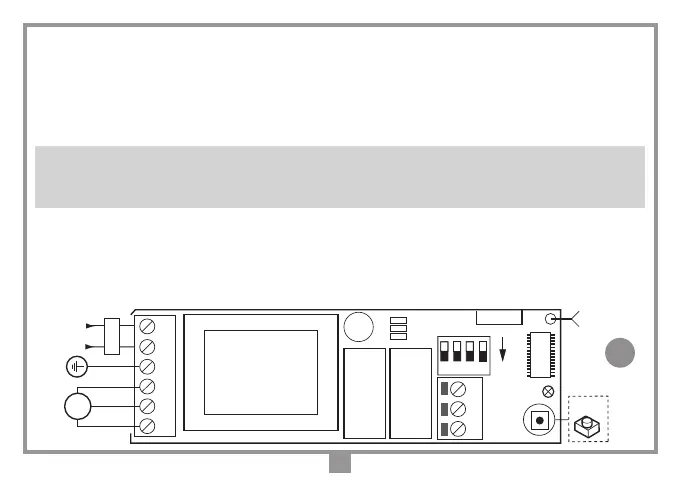

Collegamento elettrico (fig. 1)
Prima di eseguire il collegamento elettrico accertarsi che:
- la tensione e la frequenza riportate sulla targhetta caratteristiche corrispondano a quelle dell’impianto di
alimentazione;
- un interruttore bipolare con apertura tra i contatti di almeno 3 mm sia inserito a monte dell’apparecchiatura;
- i cavi di collegamento siano protetti da sollecitazioni meccaniche;
Attentione!
- un fusibile di 6,3A (non di nostra fornitura) deve essere inserito in serie con l'alimentazione 230V.
- ai morsetti (7…9) per circuiti esterni devono essere collegati solo circuiti a bassissima tensione di sicurezza.
2 3 4 5 6
DC0598
1
230V
4321
ON
P1
L
N
M
+
C
F1 F2
R1 R2
7 8 9
T1
T2
COM
ANT
D1
6,3A
Collegamento S504T10 per serrande
S504T10
11-12-2019
DC0598
Description:
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
L1
1
1-2 Alimentazione 230Vac 50-60Hz
3 Ingresso terra alimentazione
4 Uscita motore (fase 1)
5 Uscita motore (comune)
6 Uscita motore (fase 2)
7 Ingresso T1 (N.A.)
8 Comune
9 Ingresso T2 (N.A.)
L1 Led di segnalazione
P1 Pulsante di programmazione
