• Memorizzazione rapida
Questa procedura consiste nell'abilitazione di un nuovo trasmettitore da postazione remota mediante l'ausilio di un
altro trasmettitore già memorizzato nell'impianto. Non essendo richiesta la presenza di ricevitori questa procedura può
avvenire in qualsiasi luogo lontano dall'impianto (per esempio nel vostro punto vendita di ducia).
L'abilitazione alla procedura di "memorizzazione rapida" viene abilitata o disabilitata sul ricevitore muovendo il
dip 4 del dip-switch D1.
• Dip 4 ON R.MEMO inserito: memorizzazione rapida abilitata
• Dip 4 OFF R.MEMO disinserito: memorizzazione rapida disabilitata.

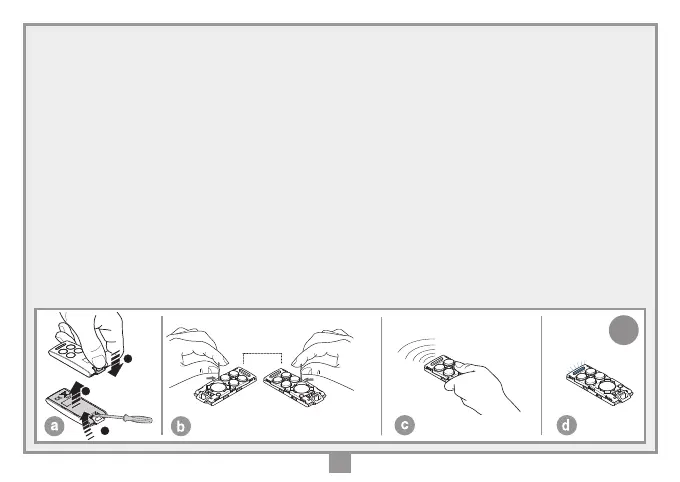

- Togliere il guscio superiore dei trasmettitori da memorizzare e di quello già memorizzato facendo leva come indicato in
gura (dett. a).
- Afancare il trasmettitore A, già memorizzato sul ricevitore, al trasmettitore nuovo B (dett. b).
- Con un adeguato oggetto appuntito premere e rilasciare il tasto MR sui due trasmettitori (in sequenza o simultaneamente).
- I led arancione dei due trasmettitori lampeggiano lentamente.
- Premere e rilasciare sul trasmettitore A un tasto di canale già attivo sul ricevitore (dett. c).
- Il led del nuovo trasmettitore B rimane acceso per 3 secondi per confermare la memorizzazione (dett. d).
Il trasmettitore B è abilitato al comando del ricevitore esattamente come il trasmettitore A.
