Carel CR72 Series User Manual

22
C01 = r.r Termometro, manometro, igrometro, ...
Poiché la descrizione di tale funzione ed anche la programmazione del
dispositivo è uguale alla versione ad una uscita, fare riferimento al
capitolo ”Configurazione modelli ad 1 uscita - parametro C01=r.r”.
C 01 = n.n. Termostato, pressostato, umidostato ..., a zona neutra
Le due uscite fanno entrambe riferimento a SET1. OUT1 gestisce una
azione di tipo reverse (comando di riscaldamento, umidificazione...) ed
interviene qualora la grandezza scenda sotto SET1; OUT2 interviene
con logica direct (raffreddamento, deumidificazione...) quando la gran-
dezza supera SET1.
C'è la possibilità di separare l'azione delle due uscite in un intorno del
Set-Point tramite il differenziale di zona neutra P03, che definisce in
pratica una area di non intervento in prossimità di SET1.
Parametri fondamentali
Parametri interessanti
(*) compaiono solo se è presente la scheda opzionale CR72SER
C01=r.r Thermometer, manometer, hygrometer
Since the description of this function and the programming of the unit
are the same as for the unit with one output, please refer to chapter
5.0, paragraph 5.1.

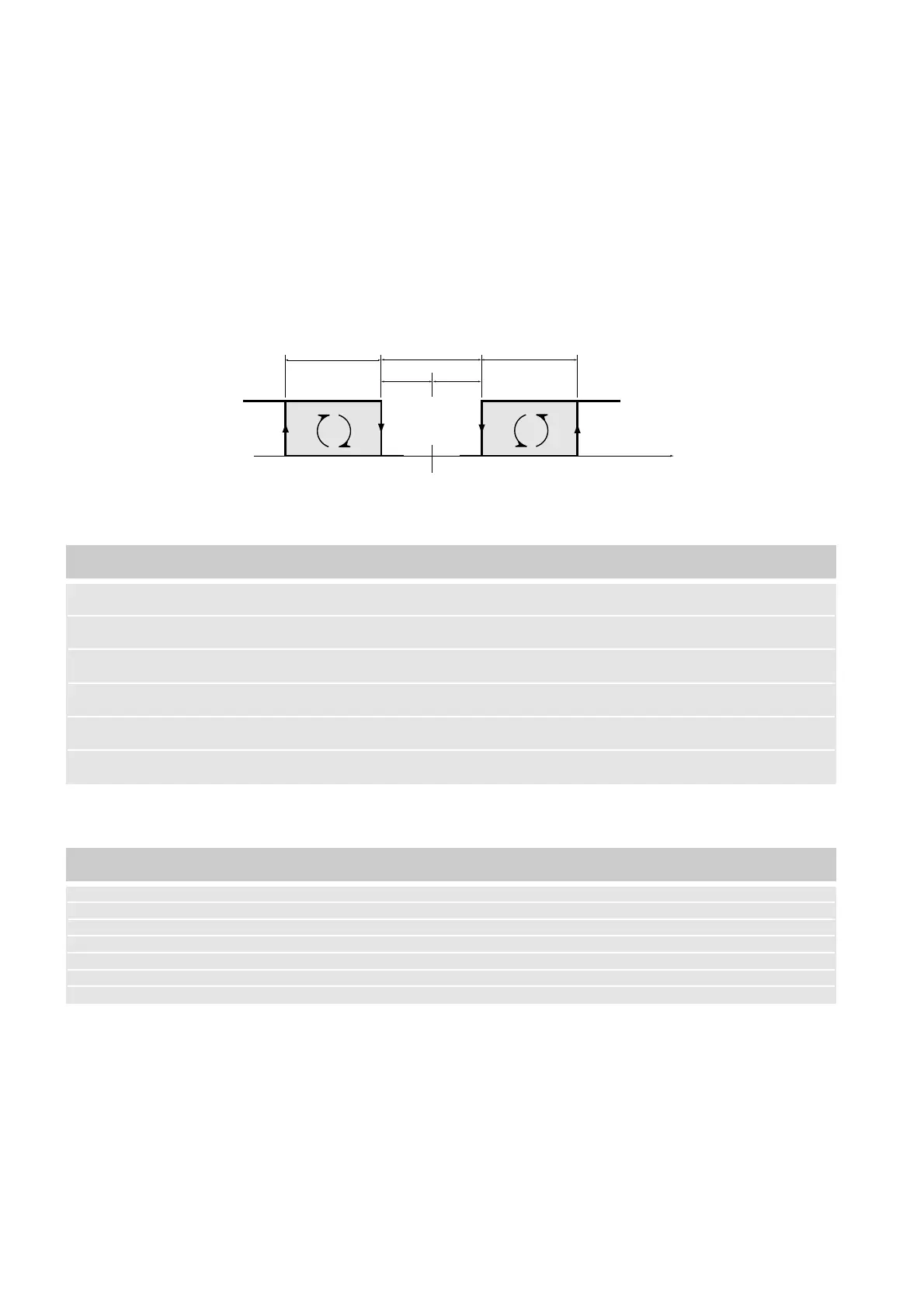

C01=n.n Thermostat, pressure-stat, humidistat with neutral zone
Both outputs refer to SET1. OUT1 manages a reverse type action
(command to heat, humidify etc.) and intervenes whenever the measu-
rement falls below SET1; OUT2 intervenes in direct logical mode (coo-
ling, de-humidifying etc.) when the measurement exceeds SET1.
It is possible to separate the fields of action of the two outputs around
the Set-Point by using the neutral zone differential P03, which in effect
defines a non-intervention zone each side of SET1.
Main parameters
Supplementary parameters
(*) only when optional CR72SER is present
D
ON OUT2
R
P01
ON OUT1
SET1
Zona di
non intervento
Non-intervention
zone
REVERSE
DIRECT
P02 P03
=
=
Grandezza controllata
Controlled measurement
Parametro Descrizione Valore di default Valore da impostare Valore impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 n.n
system configuration
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
P01 differenziale per OUT1 in valore assoluto 2 dipende dal sistema
differential band OUT1 (absolute value) depends on system
P02 differenziale per OUT2 in valore assoluto 2 dipende dal sistema
differential band OUT2 (absolute value) depends on system
P03 valore della zona neutra 4 dipende dal sistema
neutral zone value depends on system
SET 1 valore del Set-Point 10 in base alle proprie esigenze
Set-Point value according to individual requirements
Regolazione Allarme Tempistiche protezione Sicurezza Lettura (*) Uscita analogica (*) Indirizzo seriale
Control Alarm Time protection Safety Reading (*) Analog output (*) Serial address
C21 C26 P08 C16 C06 C22 C29
C22 P14 P09 C17 C15 C23
C23 P15 P10 C18 P00 P07
P24 P11 C19 C04
P25 C27 (*)
P26 P12
P13
Fig. 31
