Carel CR72 Series User Manual

21
b. Funzionamento “reverse”:
Contatto esterno On (chiuso): il dispositivo fa riferimento a SET1 e
P01; attiva l'uscita OUT1 se la grandezza controllata scende sotto il
valore SET1-1/2P01 e attiva anche l'uscita OUT2 se la grandezza
scende sotto il valore SET1-P01. Contatto esterno Off (aperto): il
dispositivo fa riferimento a SET2 e P02; attiva l'uscita OUT1 se la
grandezza controllata scende sotto il valore SET2-1/2P02 e attiva
anche l'uscita OUT2 se la grandezza scende sotto il valore SET2-
P02.(*)Le uscite si disattivano quando la grandezza controllata risale ai
valori SET1,2+1/2P01,2 (OUT2) e SET1,2 (OUT1).**
(*)I differenziali P01 e P02 sono globali per entrambe le uscite e auto-
maticamente sono divisi in due zone equivalenti.
(**)Con la rotazione abilitata (vedere parametro C04), l'ordine di attiva-
zione e di spegnimento fra le due uscite può essere invertito.
Parametri fondamentali
Parametri interessanti
(*) compaiono solo se è presente la scheda opzionale CR72SER
Nota: per la configurazione con commutazione ciclica, vedi nota par.
“configurazione dei modelli ad 1 uscita” - parametro C01=2.D

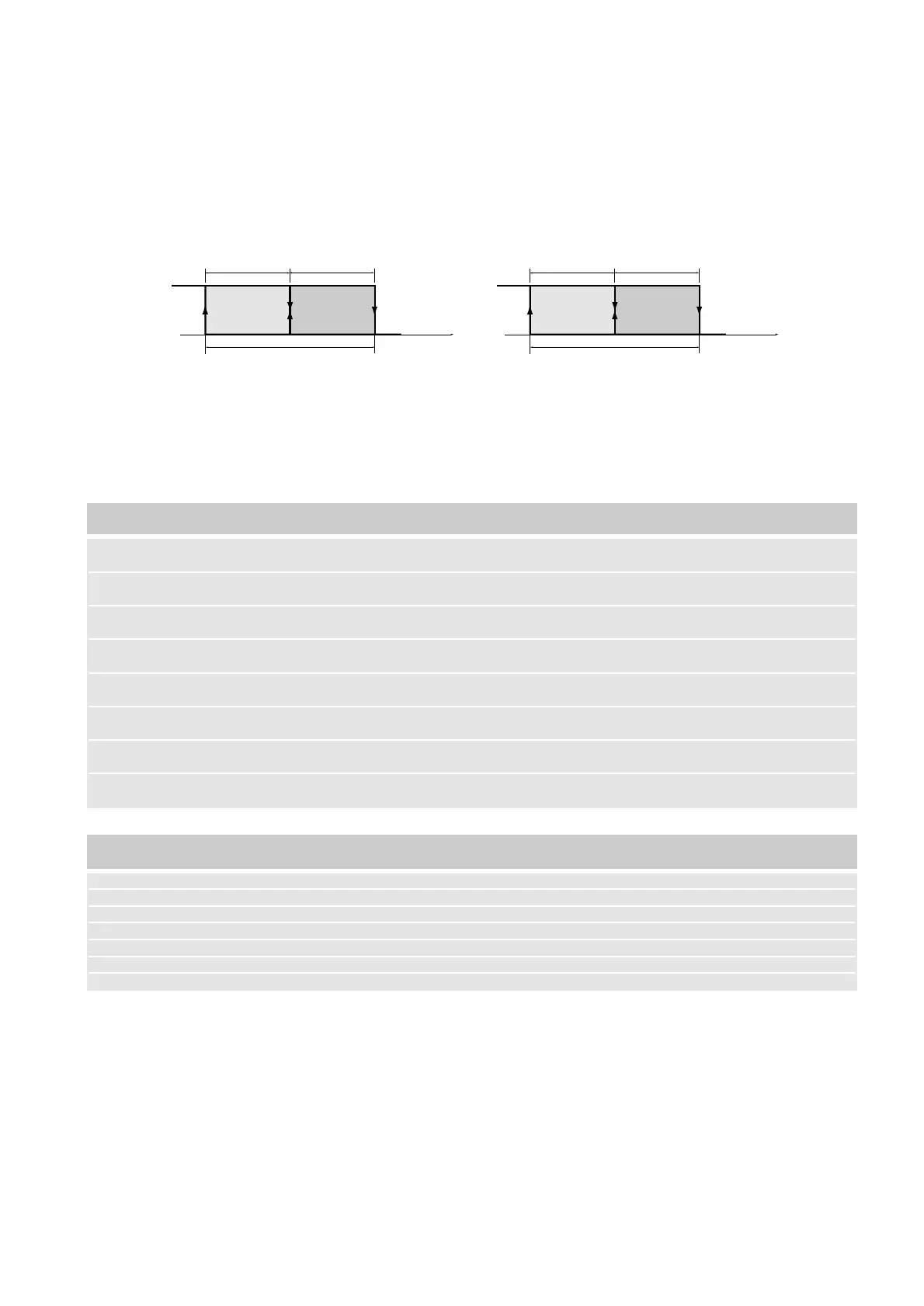

b.“Reverse” operation:
External contact ON (closed): the unit refers to SET1 and P01. It acti-
vates output OUT1 if the measurement being controlled falls below the
value SET1-1/2P01 and also activates OUT2 if the measurement falls
below SET1-P01. External contact OFF (open):The unit refers to SET2
and P02; it activates OUT1 if the measurement being controlled falls
below the value SET2-1/2P02 and activates OUT2 as well if the mea-
surement falls below SET2-P02 (*). The outputs are de-activated when
the measurement being controlled rises to the values
SET1,2+1/2P01,2 (OUT2) and SET1,2 (OUT1) (**).
(*)The differentials P01 and P02 cover both outputs and are automati-
cally divided into two equal areas.
(**)With rotation set up (see parameter C04), the order of activation
and de-activation between the two outputs can be reversed.
Main parameters
Supplementary parameters
(*)only when optional CR72SER is present
Note: for the configuration with cyclical operation, see note par. 5.1
ON OUT1
OFF
ON
SET1
ON OUT2
= =
ON OUT1
OFF
ON
SET2
ON OUT2
= =
Grandezza controllata
Controlled measurement
Grandezza controllata
Controlled measurement
Differenziale / Differential (P01) Differenziale / Differential (P02)
Parametro Descrizione Valore di default Valore da impostare Valore impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 2.d
system configuration
C02 modo di funzionamento d dipende dal sistema
operation mode depends on system
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
C28 modo di funzionamento ingresso digitale 0 dipende dal sistema
operating mode of digital input depends on system
P01 differenziale in valore assoluto SET1 2 dipende dal sistema
differential band of SET1 (absolute) depends on system
P02 differenziale in valore assoluto SET2 2 dipende dal sistema
differential band of SET2 (absolute) depends on system
SET 1 valore del Set-Point 10 in base alle proprie esigenze
Set-Point value according to individual requirements
SET 2 valore del Set-Point 14 in base alle proprie esigenze
Set-Point value according to individual requirements
Regolazione Allarme Tempistiche protezione Sicurezza Lettura (*) Uscita analogica (*) Indirizzo seriale
Control Alarm Time protection Safety Reading (*) Analog output (*) Serial address
C04 P14 P08 C16 C06 C22 C29
C15 P15 P09 C17 C15 C23
C21 P10 C18 P00 P07
P22 P11 C19 C04
P23 P25 C27 (*)
P24 P26 P12
P27 P13
Fig. 30
