20
Nota: è possibile impostare la logica di regolazione sia per OUT1, che
per OUT2 e quindi ottenere tutte le combinazioni possibili.
Parametri fondamentali
Parametri interessanti
(*) compaiono solo se è presente la scheda opzionale CR72SER

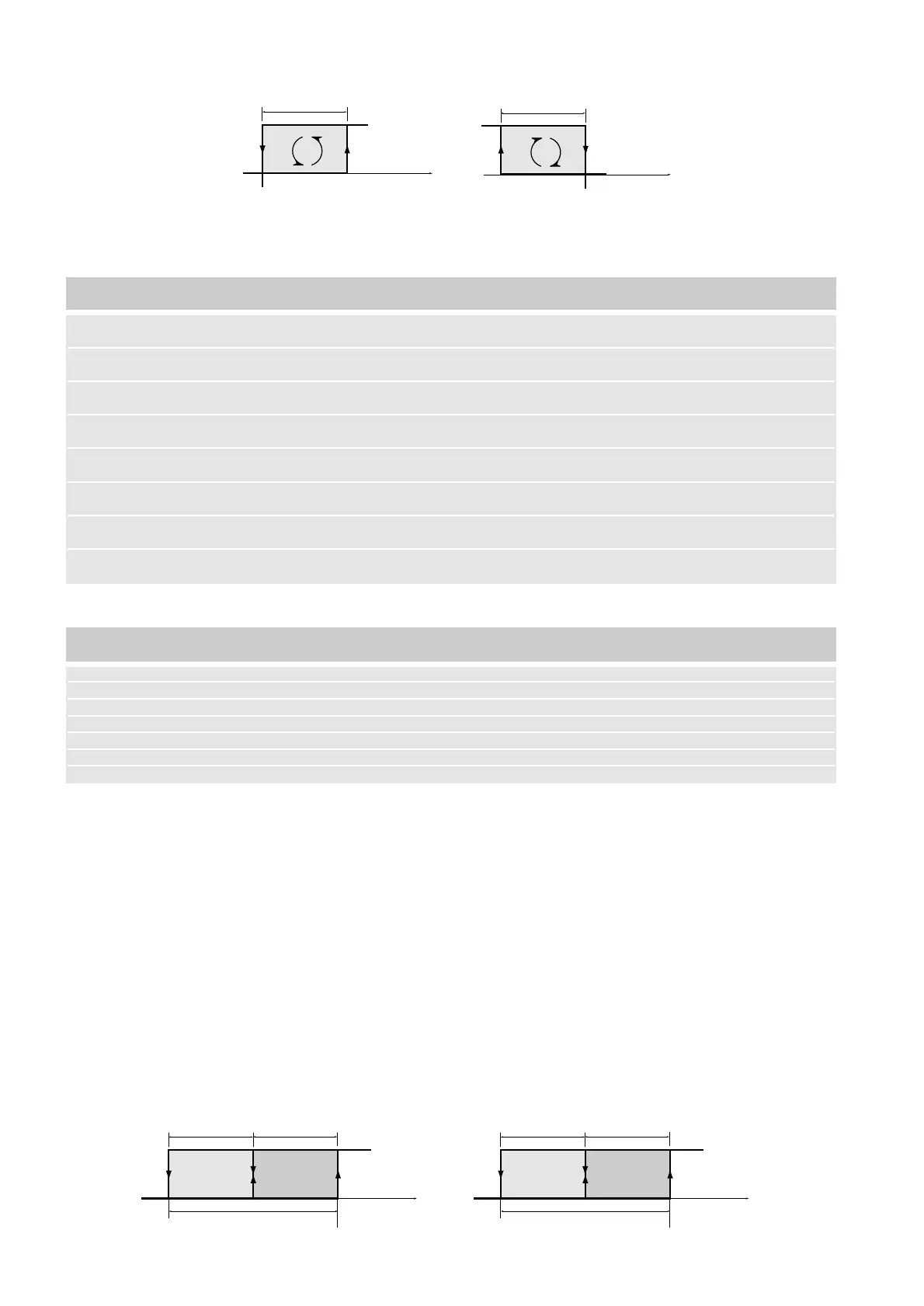

C01 = 2.d Termostato, umidostato, pressostato ..., con due Set-
Point commutabili
Questa configurazione viene impiegata per controllare due dispositivi
analoghi che fanno riferimento allo stesso Set-Point. Il set può commu-
tare su due valori agendo con un contatto pulito esterno sull'ingresso
digitale D.In,Ref.
a. Funzionamento “direct”:
Contatto esterno On (chiuso): il dispositivo fa riferimento SET1 e P01;
attiva l'uscita OUT1 se la grandezza controllata supera il valore
SET1+1/2PO1 e attiva anche l'uscita OUT2 se la grandezza supera il
valore SET1+P01. Contatto esterno Off (aperto): il dispositivo fa riferimen-
to SET2 e P02 attiva l'uscita OUT1 se la grandezza controllata supera il
valore SET2+1/2P02; attiva anche l'uscita OUT2 se la grandezza supera
il valore SET2+P02.(*)Le uscite si disattivano quando la grandezza ritorna
ai valori SET1,2+1/2P01,2 (OUT2) e a SET1,2 (OUT1).(**)
Note: It is possible to set the control mode independently for OUT1
and for OUT2, and thus to obtain all possible combinations.
Main parameters
Supplementary parameters
(*) only when optional CR72SER is present
C01=2.d Thermostat, humidistat, pressure-stat with two alternati-
ve Set-Points
This configuration is used to control two similar devices which refer to
the same Set-Point. The setting can be altered between two values by
means of an external contact connected to the digital input D.In and Ref.
a.“Direct” operation:
External contact ON (closed): the unit refers to SET1 and P01; it activa-
tes output OUT1 when the measurement being controlled exceeds the
value SET1+1/2P01, and OUT2 as well if the measurement rises
above SET1+P01. External contact OFF (open): the unit refers to SET2
and P02; it activates OUT1 if the measurement being controlled rises
above the value SET2+1/2P02; it activates OUT2 as well if the measu-
rement rises above the value SET2+P02.(*)The outputs are de-activa-
ted when the measurement returns to the values SET1,2+1/2P01,2
(OUT2) and to SET1,2 (OUT1).(**)
Parametro Descrizione Valore di default Valore da impostare Valore impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 2
system configuration
C02 modo di funzionamento OUT1 d d (direct) o r (reverse)
operating mode OUT1 d (direct) or r (reverse)
C03 modo di funzionamento OUT2 d d (direct) o r (reverse)
operating mode OUT2 d (direct) or r (reverse)
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
P01 differenziale in valore assoluto SET1 2 dipende dal sistema
differential SET1 in absolute value depends on system
P02 differenziale in valore assoluto SET2 2 dipende dal sistema
differential SET2 in absolute value depends on system
SET 1 valore del Set-Point 10 in base alle proprie esigenze
Set-Point value according to individual requirements
SET 2 valore del Set-Point 14 in base alle proprie esigenze
Set-Point value according to individual requirements
Regolazione Allarme Tempistiche protezione Sicurezza Lettura (*) Uscita analogica (*) Indirizzo seriale
Control Alarm Time protection Safety Reading (*) Analog output (*) Serial address
C04 C26 P08 C16 C06 C22 C29
C23 P14 P09 C17 C15 C23
P24 P15 P10 C18 P00 P07
P11 C19 P04
P25 C27
P26 P12
P13
