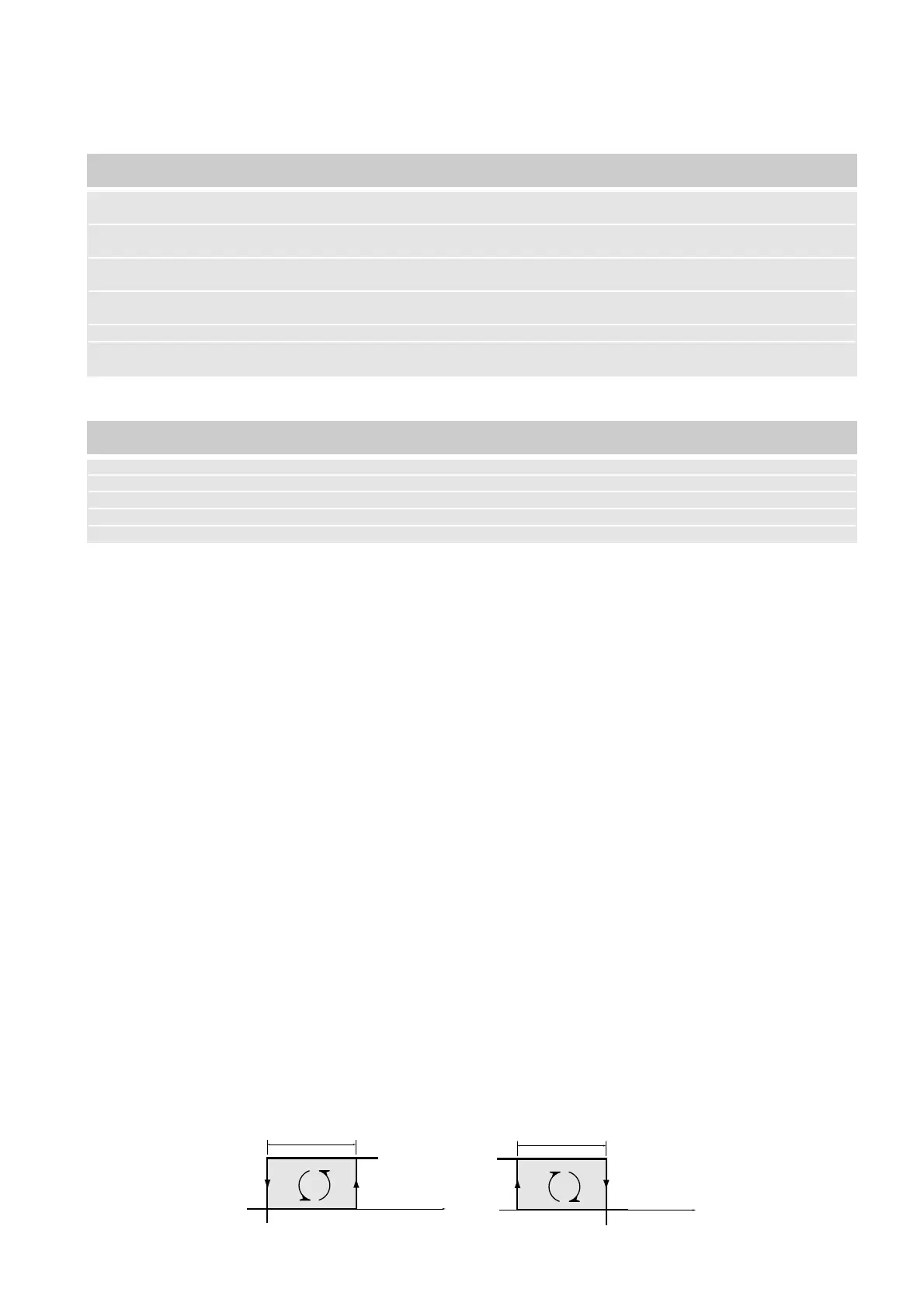

19
(*) C30 dipende dai tempi di inerzia del sistema e dagli attuatori dell'u-
nità controllata: è bene ricordare che fissare un tempo di ciclo troppo
basso, significa ridurre la vita degli attuatori che dipendono dal controllo.
Parametri fondamentali
Parametri interessanti
Nota: Il parametro C02 per la configurazione del modo di funziona-
mento è accessibile ma è attivo solo per i CR72 con revisione 1.0 o
superiore. La revisione è indicata nell’etichetta di identificazione di
seguito al N.S. (Es.: rev. 0.0, rev. 1.0). Per le versioni precedenti (rev.
0.0) si può ottenere una logica di tipo “reverse”, per comandare attua-
tori come le resistenze elettriche utilizzando sulla morsettiera l’uscita
NC1-C1 anziché la NO1-C1; la logica che ne risulta è una “post-reverse”.
C01 = 2 Termostato, pressostato, umidostato ..., a due Set-Point
Questa configurazione si utilizza per controllare due dispositivi il cui
intervento avvenga separatamente; OUT1 fa riferimento al SET1,
OUT2 fa riferimento al SET2. Anche i tipi di azione sono distinte e
dipendono dai parametri C02 (OUT1) e C03 (OUT2).
a. OUT1: funzionamento "direct": il dispositivo attiva l'uscita OUT1
quando la grandezza controllata supera il valore impostato SET1+P01;
l'uscita rimane On fino a che la grandezza controllata diminuisce al
valore SET1.
b. OUT1: funzionamento "reverse": il dispositivo attiva l'uscita OUT1
quando la grandezza controllata scende sotto il valore SET1-P01; l'u-
scita rimane On fino a che la grandezza controllata risale al valore
SET1.
c. OUT2: funzionamento "direct": il dispositivo attiva l'uscita OUT2
quando la grandezza controllata supera il valore impostato SET2+P02;
l'uscita rimane On fino a che la grandezza controllata diminuisce al
valore SET2.
d. OUT2: funzionamento "reverse": il dispositivo attiva l'uscita OUT2
quando la grandezza controllata scende sotto il valore SET2-P02; l'u-
scita rimane On fino a che la grandezza controllata risale al valore
SET2.
(*) C30 will depend on the inertia in the system and the actuators of
the device controlled; it should be remembered that too low a cycle
time will shorten the life of the actuators.
Main parameters
Supplementary parameters
Note: Parameter C02 for the operating mode is accessible, but it is
active; for CR72 only with version 1.0 or later.The revision is indicated
on the identification label after the serial no. (Ex.: rev. 0.0, rev. 1.0). For
the previous versions (rel. 0.0) a reverse type of operation can be optai-
ned in order to manage actuators such us electrical resistance using
output NC1-C1 instead of NO1-C1 on the terminal panel; the resulting
logic is “post-reverse”.
C01=2 Thermostat, pressure-stat, humidistat with two Set-Points
This configuration is used to control two devices which intervene sepa-
rately; OUT1 refers to SET1 and OUT2 refers to SET2.
The types of activity also differ and depend on parameters C02 (OUT1)
and C03 (OUT2).
a. OUT1: Direct operation: the unit activates output OUT1 when the
measurement being controlled exceeds the value SET1+P01. The out-
put remains ON until the measurement being controlled falls to the
value of SET1.
b. OUT1: Reverse operation: the unit activates output OUT1 when the
measurement being controlled falls below the value SET1-P01. The
output remains ON until the measurement being controlled rises to the
value of SET1.
c. OUT2: Direct operation: the unit activates output OUT2 when the
measurement being controlled exceeds the value SET2+P02. The out-
put remains ON until the measurement being controlled falls to the
value of SET2.
d. OUT2: Reverse operation: the unit activates output OUT2 when the
measurement being controlled falls below the value SET2-P02. The
output remains ON until the measurement being controlled rises to the
value of SET2.
Parametro Descrizione Valore di default Valore da impostare Valore impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 P.A.
system configuration
C02 modo di funzionamento d d (direct) o r (reverse)
operating mode d (direct) or r (reverse)
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
C30 tempo di ciclo (secondi) 20 dipende dal sistema controllato
cycle time (seconds) depends on system being used
P01 differenziale /
differential
2 dipende dal sistema /
depends on system
SET 1 Set-Point estivo 10 in base alle proprie esigenze
summer Set-Point according to individual requirements
Regolazione Allarme Sicurezza Lettura (*) Uscita analogica (*) Indirizzo seriale
Control Alarm Safety Reading (*) Analog output (*) Serial address
C04 C26 C16 C02 C22 C29
C21 P14 C17 C06 C23
P22 P15 C27 C15 P07
P23 P12 P00
P24 P13 P04
