18
* i differenziali P01 e P02 sono globali per entrambe le uscite e
automaticamente sono divisi in due zone equivalenti.
** con la rotazione abilitata, l'ordine di attivazione e di spegnimento
fra le due uscite può essere scambiato.
Parametri fondamentali
Parametri interessanti
(*) compaiono solo se è presente la scheda opzionale CR72SER
C01 = P.A Proporzionale a tempo
Questo tipo di configurazione si utilizza per ottenere una regolazione di
tipo proporzionale (detta anche PWM) tramite l'attivazione ciclica dell'u-
scita OUT1 in logica direct. Per valori della grandezza controllata
inferiori a SET1 l'uscita OUT1 è costantemente disattivata, per valori
superiori a SET1+P01 è costantemente attiva. All'interno del differen-
ziale P01 il di- spositivo attiva e disattiva l'uscita per tempi compresi in
un tempo di ciclo (C30) *; più la grandezza si discosta dal valore di
Set-Point maggiore sarà il tempo di attivazione dell'uscita, minore quel-
lo di disattivazione. Se indichiamo con Ta il tempo in cui l'uscita rimane
attiva e con Ts il tempo in cui l'uscita rimane inattiva, il valore Ta + Ts
rimarrà costante e pari a C30; a metà del differenziale si avrà che Ta =

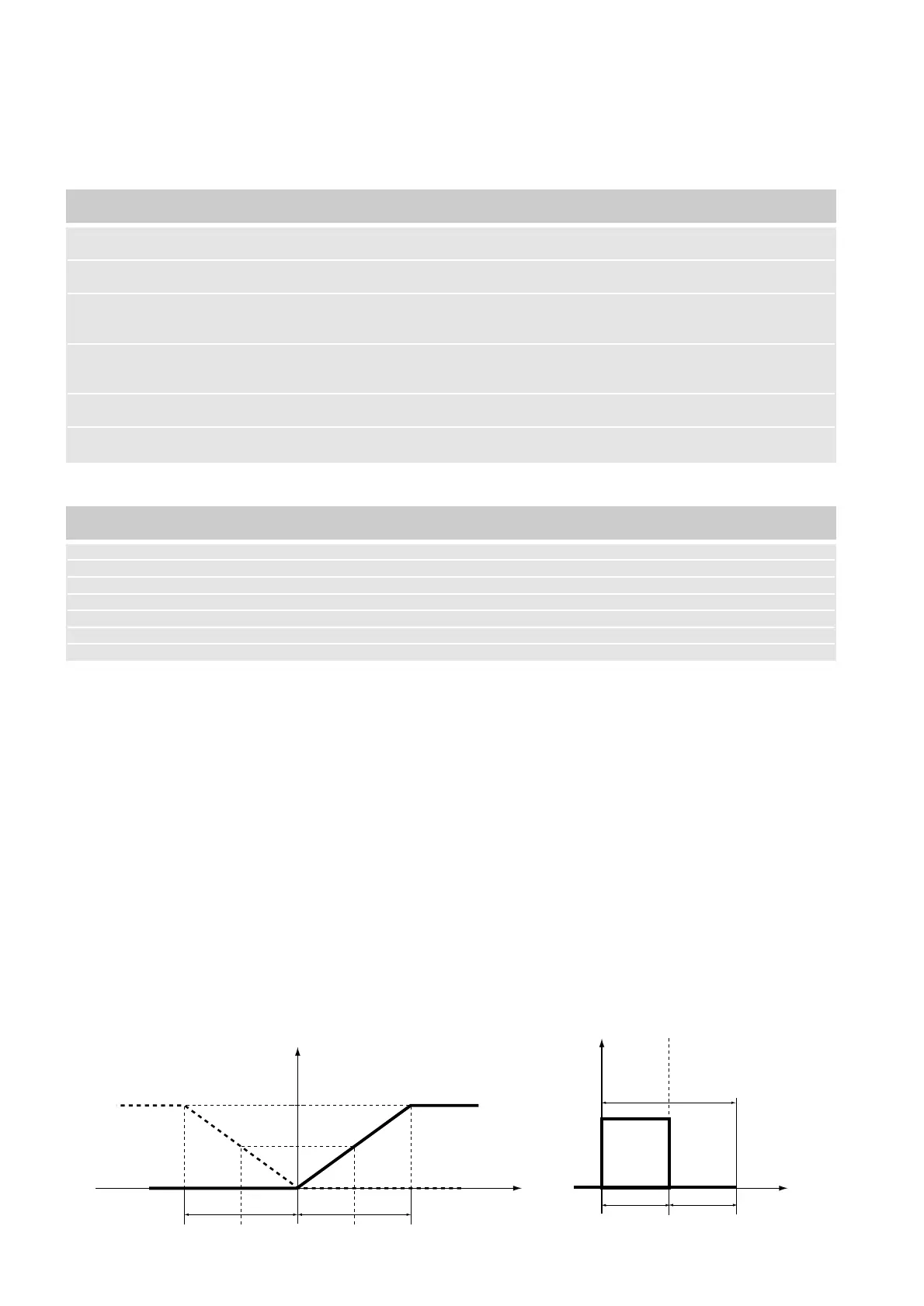

Ts e quindi sarà 50% On e 50% Off (fig. 27). La seconda uscita
(OUT2) è utilizzata come uscita di allarme (ved. cap. “Allarmi” ) in logi-
ca reverse (riscaldamento). Il diagramma di regolazione è simmetrico
per temp. > set = uscita Off, per temp. < set = uscita On. On è propor-
zionale nella fascia intermedia. Una delle applicazioni possibili con que-
sto tipo di configurazione, può essere la gestione modulante di resi-
stenze elettriche nei forni, nelle batterie di pre e post-riscaldamento,...
1/2P02 (OUT2) and SET2 (OUT1)**.
* The differentials P01 and P02 are the total for both outputs and are
automatically divided into two equal parts.
** When rotation has been set up the order of activation and
de-activation between the two outputs can be varied.
Main parameters
Supplementary parameters
(*) only when optional CR72SER is present
C01=P.A Cyclical operation over a period of time
This type of configuration is used to obtain control of a proportional
type by means of cyclical activation of OUT1 in direct functioning.
For values of the measurement being controlled lower than SET1,
OUT1 is continuously de-activated. For values greater than SET1+P01,
it is continuously activated. Within the differential P01 the unit activates
and de-activates the output for periods set as the cycle time C30*; the
greater the measurement deviates from the Set-Point, the greater will
be the time for which the output is activated, and vice versa. If Ta is the
time for which the output is active and Ts the time for which it is inacti-
ve, the value Ta+Ts will remain constant and equal to C30; at the mid-
point of the differential Ta will equal Ts, time-on being equal to time-off
at 50% (fig. 27). The second output (OUT2) serves as an alarm output
in reverse functioning (see chapter 12).The regulation diagram is sym-
metric if temp. > set = OFF output, if temp. < set = ON output. ON is
proportional on the intermediate band.One of the possible applications
of this configuration is the modular control of electrical resistance hea-
ters in ovens in pre- and post-heating batteries.
Parametro Descrizione Valore di default Valore da impostare Valore impostato
Parameter Description Default value Value to be set Value selected
C01 configurazione sistema 1 H.P.
system configuration
C05 unità di misura °C dipende dalla sonda utilizzata
unit of measurement depends on probe used
P01 differenziale totale in valore assoluto per 2 dipende dal sistema
il funzionamento estivo
depends on system
total differential in absolute value (summer)
P02 differenziale totale in valore assoluto per 2 dipende dal sistema
il funzionamento invernale
depends on system
total differential in absolute value (winner)
SET 1 Set-Point estivo 10 in base alle proprie esigenze
summer Set-Point according to individual requirements
SET 2 Set-Point inverno 14 in base alle proprie esigenze
winner Set-Point according to individual requirements
Regolazione Allarme Tempistiche protezione Sicurezza Lettura (*) Uscita analogica (*) Indirizzo seriale
Control Alarm Time protection Safety Reading (*) Analog output (*) Serial address
C04 P14 P08 C16 C06 C22 C29
C21 P15 P09 C17 C15 C23
P22 P10 C18 P00 P07
P23 P11 C19 P04
P25 P27 (*) P12
P26 P13
P27
