25
Funzionamenti particolari
a. Funzionamento C01=H.P: in questa configurazione l'uscita analogica
dipende, come SET e logica, dallo stato dell'ingresso digitale,
e precisamente:
• quando il contatto esterno è chiuso la logica di funzionamento è
quella direttamente selezionata con i parametri C22 e C23, e fa
riferimento a SET1;
• quando il contatto esterno è aperto la logica di funzionamento
fa riferimento a SET2 ed è speculare a quella selezionata con i
parametri C22 e C23; in pratica C22 e C23 cambiano
automaticamente di segno.
b. Funzionamento C01=2.d: in questo caso lo stato dell'ingresso
digitale determina il riferimento a SET1 o a SET2, e precisamente:
• quando il contatto esterno è chiuso la logica di funzionamento fa
riferimento a SET1;
• quando il contatto esterno è aperto la logica di funzionamento fa
riferimento a SET2;
Il tipo di azione e il differenziale di lavoro rimangono invariati
e corrispondenti a quanto impostato dai parametri P07, C22 e C23.
c. Funzionamento come convertitore. Il CR72 può essere impiegato
per rimandare un segnale analogico dei quattro previsti dal
CR72SER, riferito a quanto misurato dalla sonda ad esso collegata.
La conversione può essere focalizzata su un ben definito range
della grandezza misurata. Quest'ultima può essere scelta a piacere
nei limiti del tipo di ingresso del CR72 e dalla sonda impiegata.
Il range della grandezza da modulante.
Esempio: si voglia avere un segnale 4÷20 mA disponendo di una
termocoppia "K" già installata. Il range interessato è di 0÷100 °C.
Il CR72 che permette la connessione diretta con la termocoppia "K" è il
CR7212 (o il CR7222) che visualizza direttamente il valore di tempera-
tura registrata. Disponendo dell'opzione CR72SER configurata per il
segnale 4÷20 mA, si imposteranno SET1, P07, C22 e C23 in modo da
far corrispondere la banda proporzionale di modulazione dell'uscita
analogica al range prefissato 0÷100 °C; Es. C01=1, SET1=50,

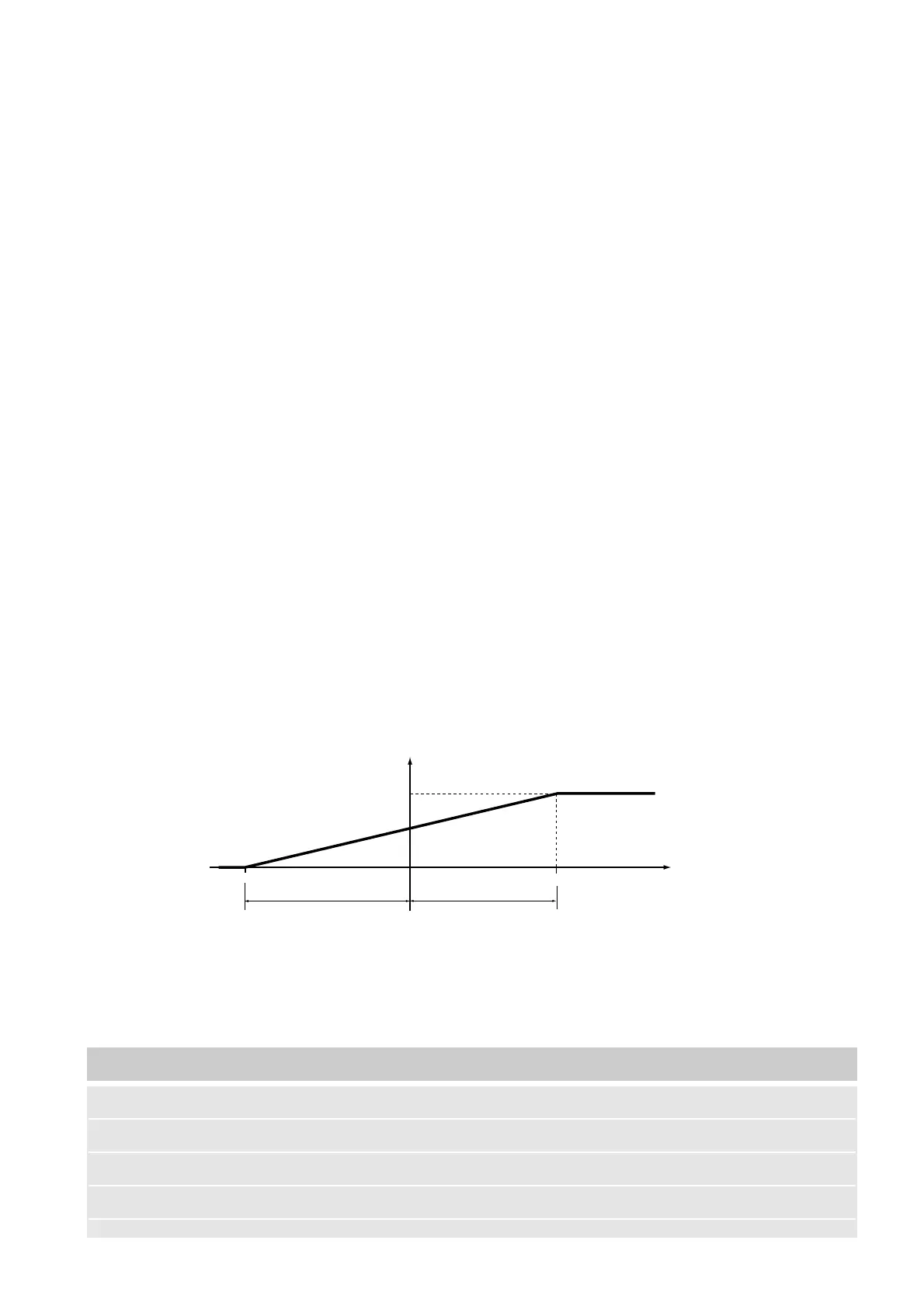

P07=50, C22=-100%, C23=+100%; l'andamento dell'uscita analogica e
quindi della conversione corrisponderà a quanto raffigurato nel sotto-
stante diagramma.
SET1 non ha più funzioni sulla regolazione, pertanto si consiglia di
tenerlo bloccato (vedi parametri P12 e P13) al fine di non falsare la
conversione.
Si otteneva lo stesso risultato fissando ad esempio SET1=0, P07=100,
C22=0 e C23=+100%.
Nota: utilizzando così un CR72 con l'uscita analogica in tensione, si
possono pilotare più CR72 (ingresso in tensione) in parallelo tra loro,
ottenendo così un funzionamento di tipo Master-Slave.
Parametri fondamentali
Particular functions
a. Function C01=H.P: in this configuration the analog output, like the
SET and the mode, depends on the state of the digital input:
• when the external contact is closed the operating logical mode is
the one directly selected with parameters C22 and C23, and refers
to SET1;
• when the external contact is open the operating logic refers to
SET2 and is the mirror-image of what was chosen with parameters
C22 and C23; in effect C22 and C23 automatically change their signs.
b. Function C01=2.d: In this case the state of the input determines
whether reference is to SET1 or SET2:
• when the external contact is closed, the operating logic refers to
SET1;
• when the external contact is open, the operating logic refers to
SET2.
The type of action and the working differential remain unchanged
and are those set by the parameters P07, C22 and C23.
c. Function as converter. The CR72 can be used to forward an analog
signal from among the four provided for on the CR72SER, referring
to whatever is being measured by the connected probes.
Conversion can be focussed on a well-defined range of the
measurement being measured.This may be chosen at will within
the limits of the types of input accepted by the CR72 and by the
probe connected to it.The range of the measurement to be
converted will correspond to the modulation band previously set for
the modulating control.
Example: A signal of 4/20mA from an already installed "K" thermo
couple is required.The relevant range will be from 0 to 100°C.
The CR72 model which allows direct connection to a "K" thermocouple
is the CR7212 (or the CR7222), which displays directly the value of the
temperature registered. Using the CR72SER option configured for a
4/20mA signal, SET1, P07, C22 and C23 are set so as to correspond
to the proportional modulation band of the analog output in the previou-
sly set range of 0 to 100°C. E.g. C01=1, SET1=50, P07=50, C22=-
100%, C23=+100%; the behaviour of the analog output, and therefore
of the conversion, will be as in the diagram below:
SET1 no longer has any control function, but it is nevertheless advisa-
ble to keep it blocked (see parameters P12 and P13) so as not to
distort the conversion.
The same result would be achieved by setting, for example, SET=0,
P07=100 and C23=+100%.
Note: Using the CR72 in this way with the analog output in tension,
more than one CR72 (input in tension) can be piloted in parallel, thus
achieving a master-slave type of function.
Main parameters
